Komplet 2-DIN Kit m. rum Seat/Skoda/VW CAN

Komplet 2-DIN Kit m. rum Seat/Skoda/VW CAN – radioramme og CAN-bus adapter til eftermontering

Dette komplette 2-DIN monteringssæt gør det nemt og pænt at udskifte bilens originale OEM headunit (radio/navigation) med en eftermarkeds 2-DIN enhed i Seat, Skoda og VW. Sættet er tilpasset instrumentbordets design og leveres med både facia plate (radioramme) med rum samt CAN-bus tilslutningskit, så du får de nødvendige analoge styresignaler til drift af den nye radio.

Formål og funktion
Mange bilproducenter bruger bilspecifikke OEM radioer, der passer visuelt og elektrisk til bilen. Dette 2-DIN kit indeholder de centrale komponenter til udskiftning af OEM headunit, så du får korrekt montering i midterkonsollen samt adaptere til strøm/højttalere og antenne (afhængigt af bilens udstyr).

Vigtigt om CAN-bus
CAN-bus connector kit leverer de nødvendige analoge signaler til eftermonteret headunit, men understøtter ikke bilens funktioner eller indstillinger via OEM-menuer.
Kontrollér derfor OEM headunit og bilens indstillinger inden installation, og sammenlign stiktyper visuelt og teknisk, før endelig montering. Funktionstest altid før du færdiggør installationen.

Tekniske noter (stik og ramme)
CAN Bus
Hovedstik: 40-pin Quadlock (VW) til ISO
Antennestik: OEM antenne Fakra (han) til DIN (han) / ISO (han)
Fasciaramme: 2-DIN udskæring, universal ISO (ca. 113 mm x 183 mm)
Farve: sort

Signaler leveret via interfacet
Pink: +12V tænding (klemme 15) maks. 1,5A
Orange: +12V belysning (klemme 58) maks. 0,1A
Hvid: +12V bak-signal maks. 1,5A
Gul/grøn og gul/rød: hastighedspuls (VSS)
CAN-bus aktivering af OEM forstærket system (hvor understøttet)
Bemærk: Reimporterede biler eller køretøjer med anden software kan give funktionsmæssig inkompatibilitet.

Kompatibilitet – vigtige køretøjs-/OEM-bemærkninger
Seat Leon/Toledo: Til biler med Golf V/IV-stil OEM headunit med CD-slot i selve headunit. Ikke til OEM-enheder med CD-slot i frontpanelet.
Skoda: På flere modeller kræves OEM radio-/navigation-cover (afhænger af udstyr).
VW: Til mange modeller med RCD/RNS OEM-enheder (se liste). Ikke til RCD320 med ISO-stik.
VW T5 (Caravelle/Multivan/Transporter): Ved OEM forstærket system kan ekstra aktiv-system adapter være nødvendig: VW T5/Touareg Quadlock MQS-housing (item: 13-1324-26).
Der kan i enkelte tilfælde være behov for mindre tilpasning af faciarammen med værkstedsværktøj.

Passer til følgende køretøjer
Seat
Seat Alhambra (7N) 10/2010 – 04/2015
Seat Leon (1P) 04/2009 – 11/2012
Seat Toledo (NH) 03/2013 – 05/2015

Skoda
Skoda Fabia (5J) 03/2007 – 04/2010
Skoda Fabia (5J) 06/2010 – 06/2014
Skoda Octavia (1Z) 06/2004 – 05/2009
Skoda Octavia (1Z) 01/2009 – 03/2013
Skoda Rapid (NH) 10/2012 – 04/2015
Skoda Roomster (5J) 09/2006 – 04/2010
Skoda Roomster (5J) 06/2010 – 02/2015
Skoda Praktik (5J) 09/2006 – 04/2010
Skoda Praktik (5J) 06/2010 – 02/2015
Skoda Superb (3T) 07/2008 – 05/2013
Skoda Superb (3T) 06/2013 – 05/2015
Skoda Yeti (5L) 08/2009 – 10/2013

VW
VW Amarok (2H) 07/2010 – 08/2016
VW Beetle (16) 11/2011 – 06/2016
VW Caddy III (2K) 10/2003 – 08/2010
VW Caddy III (2K) 09/2010 – 04/2015
VW Caravelle (7H) 09/2009 – 05/2015
VW CC (3C/35) 06/2008 – 11/2011
VW CC (3C/35) 02/2012 – 08/2016
VW EOS (1F) 05/2006 – 10/2010
VW EOS (1F) 10/2010 – 04/2015
VW Golf V (1K) 11/2003 – 09/2008
VW Golf V (1KM) 06/2007 – 10/2009
VW Golf V Plus (1KP) 01/2005 – 02/2009
VW Golf VI (1K) 11/2008 – 09/2012
VW Golf VI (1KM) 11/2009 – 04/2013
VW Golf VI Plus (1KP) 03/2009 – 01/2014
VW Jetta V (1KM) 09/2005 – 10/2010
VW Jetta IV (162) 01/2011 – 08/2014
VW Multivan (7H) 09/2009 – 05/2015
VW Passat B6 (3C2) 11/2005 – 07/2010
VW Passat B6 (3C5) 08/2005 – 07/2010
VW Passat B7 (3C/362) 11/2010 – 10/2014
VW Polo V (6R) 06/2009 – 01/2014
VW Scirocco III (13) 08/2008 – 04/2014
VW Sharan II (7N) 08/2010 – 04/2015
VW T5 Transporter (7H) 09/2009 – 05/2015
VW Tiguan I (5N) 10/2007 – 02/2011
VW Tiguan I (5N) 06/2011 – 04/2016
VW Touran I (1T) 01/2003 – 09/2006
VW Touran I (1T) 11/2006 – 04/2010
VW Touran I (1T) 08/2010 – 04/2015

OEM headunit-typer (vejledende)
VW: RCD200 / RCD210 / RCD300 / RCD310 / RCD500 / RCD510 samt RNS315 / RNS510
Skoda: Bolero / Stream, Amundsen / Columbus (OEM sat nav). Ikke til Technisat OEM headunit.
Kontrollér altid stik i bilen (Quadlock/Fakra) mod billeder/tilslutninger før montering.

Indhold (scope of delivery)

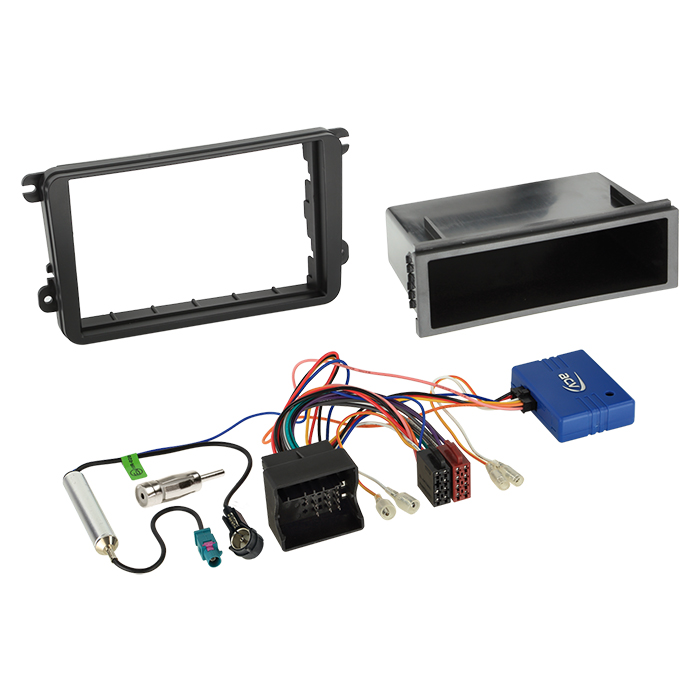

2-DIN facia plate Seat/Skoda/VW, sort (item: 281320-15)
Fascia-lomme/rum til 2-DIN facia plates / 1-DIN facia plate (item: 271000-05)
CAN-bus kit VAG 40-pin Quadlock til ISO + antenne Fakra til ISO (item: 12-1324-45-15)
Antenneadapter ISO (hun) til DIN (han) (item: 1500-00)

Generelle installationsanbefalinger
1) Kontrollér funktioner og køretøjsindstillinger på OEM headunit før afmontering.
2) Afbryd OEM headunit spændingsfrit.
3) Kontrollér alle interface-forbindelser spændingsfrit, før der tilsluttes strøm.
4) Tilslut øvrige forbindelser iht. den nye headunits manual, og tilslut køretøjets hovedstik til sidst.
5) Konfigurér eftermarkeds headunit (fx kamera, ratbetjening, håndfri, antenne phantom power) og udfør fuld funktionstest, før endelig montering.
