Komplet 2-DIN Kit m. rum Skoda Octavia/Yeti i-dapter

Komplet 2-DIN Kit m. rum Skoda Octavia/Yeti i-dapter

Mange bilproducenter installerer bilspecifikke head units (HU) for at matche instrumentbrættets udseende.

Installationskits inkluderer alle nødvendige komponenter til udskiftning af en OEM HU. Afhængigt af bilens udstyr er alle adaptere og interfaces, som er nødvendige for at drive retrofit-enheden og gendanne bilfunktioner, inkluderet i leveringsomfanget.

Kontroller installationsanbefalingerne for de enkelte komponenter. I nogle tilfælde understøttes ikke alle bilfunktioner, fx Trailer Assist, E-Call eller andre førerassistancesystemer. Kontroller OEM HU og køretøjets indstillinger for tilgængelige funktioner før installation.

Afhængigt af bilens udstyr samt funktioner og software i retrofit HU kan enkelte betjeningsfunktioner udelades eller erstattes af andre funktioner. Sammenlign de viste stik med bilens stik, og sørg for, at de passer både visuelt og teknisk. Kontroller også, om en af de listede OEM head units var installeret oprindeligt. Endelig kontroller bilfunktionalitet, bilindstillinger og SWC-funktionalitet før endelig montering.

• Farve: Sort

CAN Bus-forbindelser:

• Connector: 40 Pin Quadlock VW
• Connector: OEM SWC → 3,5 mm Jack / løs ledning
• Connector: OEM antenne Fakra(m)(Set) → DIN(m)
• Blå: +12V antenne remote

Bakkamera

Aktiver og konfigurer bakkameraindgangen i retrofit HU:

• i-dapter: lilla/hvid → +12V bakgear signal
• RCA (m) okker → bakkamera input retrofit HU
• Visualisering: i-adapter indstillinger, OPS, Klinatronik → retrofit HU bakkamera input
• Hvis kamera-billede eller i-dapter-indstillinger og visualisering ikke er tilgængelige, skal et ekstra GND-signal tilsluttes til RCA ydre leder på kamera- og HU-forbindelsen.

SWC (steering wheel control)

• Køretøjer med SWC i-dapter: Hold "track up"-knappen indtil indstilling aktiveres. Alternativt med vare: 43x-remote
• Køretøjer uden SWC: Nødvendige i-dapter tilbehør: fjernbetjening → interface-indstillinger (vare: 43x-remote)

Instrumentklynge og HU

• Køretøjer med hvid OEM MFD instrumentklynge
• Køretøjer med/uden OEM forstærkersystem
• Køretøjer uden Amundsen/Columbus OEM Sat Nav

HU installation:

• HU med 2-DIN body → uden pocket
• HU med 1-DIN body modulær og monitor → med pocket

PDC / Parkering

• Køretøjer med front PDC: vises på display efter tænding
• Afslut display via PDC-knap
• +12V bakgear signal slukkes fra 3 km/t

Dip-switch

• Se retrofit-enhedens manual

Signaler

• Rød: +12V tænding (15)
• Orange: +12V belysning (58)
• Lilla/hvid: +12V bakgear
• Pink: hastighedspuls
• Grøn: GND håndbremse
• Maks belastning: 250 mA
• 250 mA: 1 relæ: 75 Ω, 2 relæer: 150 Ω

SWC visualisering

• Klimaanlæg
• OPS
• OEM forstærkersystemindstillinger

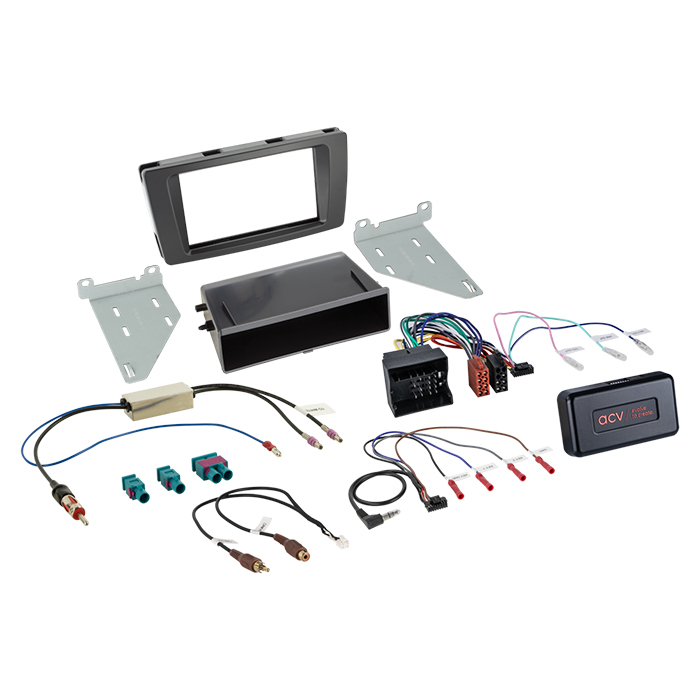

Leveringsomfang

• 2-DIN facia plate med pocket Skoda Octavia(1Z)/Yeti(5L) → vare: 281340-08-1
• i-dapter Skoda/VW 40Pin Quadlock Multilead → vare: 43xvw01
• Antenneadapter Fakra(m)(set) → DIN(m) 12V phantom LEONI bulk → vare: 1524-70-1-0

Generelle installationsinstruktioner

Verifikation:

1. Kontroller alle funktioner og bilindstillinger på OEM HU
2. Frakobl OEM HU uden strøm
3. Kontroller alle interfaceforbindelser

Tilslutning:

1. Kontroller interface-indstillinger og hardware uden strøm
2. Kontroller HU-tilslutningskabel
3. Tilslut HU-kabel efter retrofit HU manual
4. Tilslut alle øvrige forbindelser
5. Tilslut hele installationen til bilen med hovedforbindelse som sidste skridt
6. Konfigurer software og interface efter manual
7. Konfigurer retrofit HU: SWC, kamera, handsfree, antenne phantom m.m.
8. Test funktioner

Ændringer eller fejl:

• Interface-konfiguration ændres uden strøm og tilsluttes igen
• Ved fejl: geninstaller OEM HU, operer HU, luk CAN Bus, kontroller hardware, tilslut igen
• Yderligere kabelforbindelser eller ændringer må kun udføres af faguddannede installatører
• Ændringer kan påvirke funktion, garantier og producentgodkendelse
• Modifikationer på pre-assembled kabler kan ugyldiggøre produktgaranti

Passer til:

• Skoda Octavia (1Z) 01/2009 - 03/2013
• Skoda Yeti (5L) 08/2009 - 10/2013
