Komplet 2-DIN Kit m. rum Skoda/VW piano 40Pin/52Pin

Komplet 2-DIN Kit m. rum Skoda/VW piano 40Pin/52Pin i-d

Mange bilproducenter installerer bilspecifikke head units (HU) for at matche instrumentbrættets udseende.

Installationskits inkluderer alle komponenter til udskiftning af en OEM HU. Afhængigt af bilens udstyr er alle nødvendige adaptere og interfaces til at drive retrofit-enheden og gendanne bilfunktioner inkluderet i leveringsomfanget.

Kontroller installationsanbefalingerne for de enkelte komponenter. I nogle tilfælde understøttes ikke alle bilfunktioner, for eksempel Trailer Assist, E-Call eller andre førerassistancesystemer. Kontroller OEM HU og køretøjets indstillinger for tilgængelige funktioner før installation.

Afhængigt af bilens udstyr samt funktioner og software i retrofit HU kan enkelte betjeningsfunktioner udelades eller erstattes af andre funktioner. Sammenlign de viste stik med bilens stik og sørg for, at de passer visuelt og teknisk. Kontroller også, om en af de listede OEM head units var installeret oprindeligt. Endelig kontroller bilfunktionalitet, bilindstillinger og SWC-funktionalitet før endelig montering.

Bemærk:

• CAN Bus
• Connector: 40 Pin Quadlock VAG
• Connector: 52 Pin Quadlock VAG → 40 Pin Quadlock VAG
• Connector: OEM SWC → 3,5 mm Jack / løs ledning
• Connector: OEM antenne Fakra(m)(Set) → DIN(m)
• Blå: +12V antenne remote

Bakkamera aktivering og tilslutning i retrofit HU:

• i-dapter: lilla/hvid → +12V bakgear signal
• RCA (m) okker → bakkamera input retrofit HU
• Visualisering: i-adapter indstillinger, OPS, Klinatronik → retrofit HU bakkamera input

Hvis kamera-billede eller i-dapter-indstillinger og visualisering ikke er tilgængelige:

• Tilslut ekstra GND-signal til RCA ydre leder på kamera- og HU-forbindelse

SWC i-dapter indstillinger:

• Kør “track up” SWC-knap indtil indstilling aktiveres
• Alternativt med vare: 43x-remote

Køretøjer uden SWC:

• Nødvendige i-dapter tilbehør: fjernbetjening → interface-indstillinger (vare: 43x-remote)

Parkering / PDC:

• Køretøjer med PDC for: vises på display efter tænding
• Afslut display via PDC-knap
• +12V bakgear signal slukkes fra 3 km/t

Dip-switch indstillinger:

• Se retrofit-enhedens manual

Køretøjer med 40 Pin Quadlock:

• Med hvid OEM MFD instrumentklynge
• Med eller uden OEM forstærkersystem
• VW Caravelle / Multivan / T5 med OEM forstærkersystem → aktiv systemadapter VW T5/Touareg Quadlock MQS-housing (vare: 13-1424-26)

Køretøjer med bakkamera:

• OEM HIGH → vare: 771324-1032
• OEM LOW → vare: 771324-1036

Skoda køretøjer:

• Audience / Stream OEM HU
• Amundsen / Columbus OEM Sat Nav
• Uden Technisat OEM HU

VW køretøjer:

• RCD310 / RCD500 / RCD510 OEM HU
• RNS315 / RNS510 OEM Sat Nav
• Uden RCD320 OEM HU med ISO connector

52 Pin Quadlock:

• Køretøjer med MIB-PQ system

OEM antenne spænding:

• +12V OEM antenne → standard
• 8,5V OEM antenne → antenneadapter Fakra(m) double → DIN(m) 8,5V (vare: 1524-29)

Bakkamera tilslutning:

• OEM bakkamera → RCA(m) okker

Forstærkersystemer:

• VW Beetle med Composition Media Dynaudio → understøttet
• VW Beetle med Fender → ikke understøttet

Begrænsninger:

• Ikke alle bilindstillinger eller funktioner understøttes
• Ikke alle bilinformationer visualiseres
• E-Call understøttes ikke
• E-Call retention: MAN/Seat/Skoda/VW 52 Pin Quadlock → vare: 1424-02

Ikke egnet til køretøjer:

• Med OEM MOST forstærkersystem
• Med åbent dashbord
• Uden OEM forberedelse → SWC / højttalere / HU

Facia Plate:

• Skoda OEM HU cover kræves ///****
• 1-DIN modulær monitor HU → installation med pocket
• 2-DIN HU → installation uden pocket
• 2-DIN monteringsudskæring: 172 mm x 98,5 mm
• Farve: Piano Black

Signaler:

• Rød: +12V tænding (15)
• Orange: +12V belysning (58)
• Lilla/hvid: +12V bakgear
• Pink: hastighedspuls
• Grøn: GND håndbremse
• Maks belastning: 250 mA
• Over 250 mA → 1 relæ: 75 Ω, 2 relæer: 150 Ω

SWC:

• Visualisering af klimaanlæg
• Visualisering af OPS
• OEM forstærkersystem indstillinger

Skoda OEM HU covers:

• Bolero / Swing → Skoda OEM Sat Nav HU cover, varenr. afhænger af udstyr
• 5JA858 415 9B9
• Amundsen / Columbus → 3TO8580691QB
• 5L0858069L1 QB
• Nogle covers skal tilpasses i midten

Medfølgende dele:

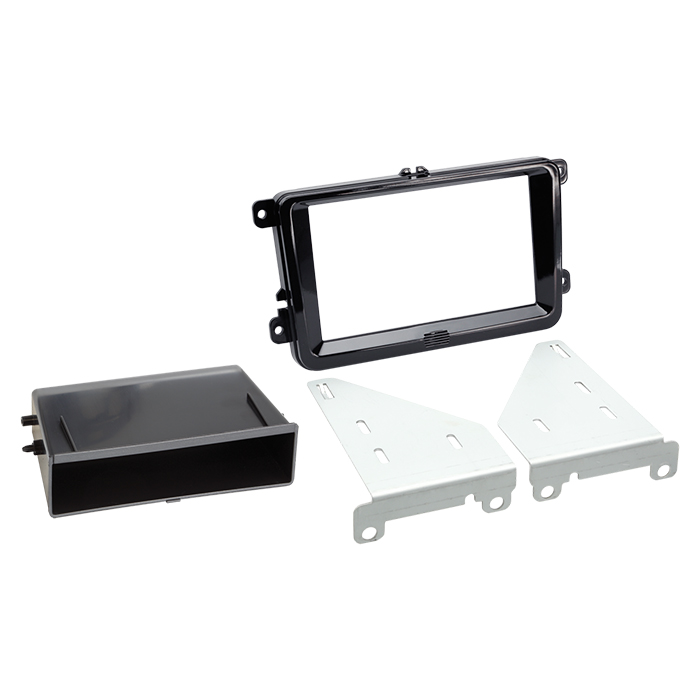

• 2-DIN facia plate med pocket Seat/Skoda/VW piano black → vare: 281320-30-2

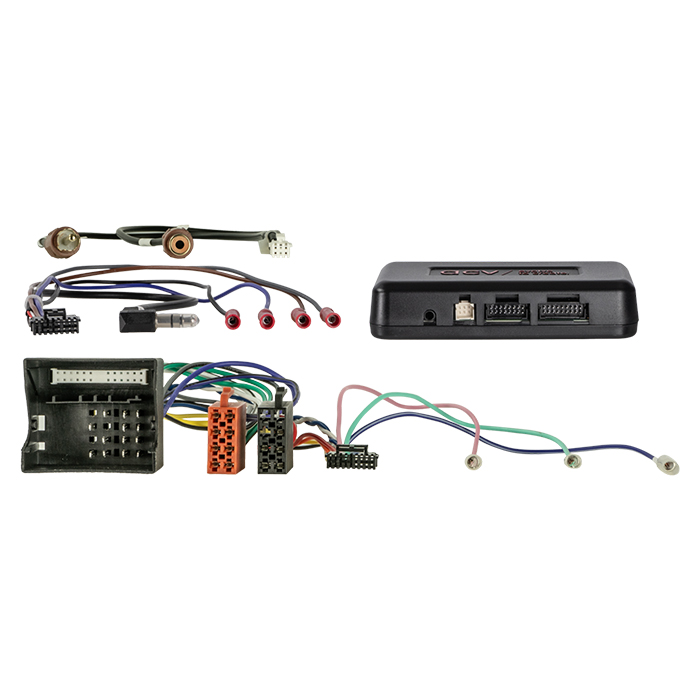

• i-dapter Skoda/VW 40 Pin Quadlock Multilead → vare: 43xvw01

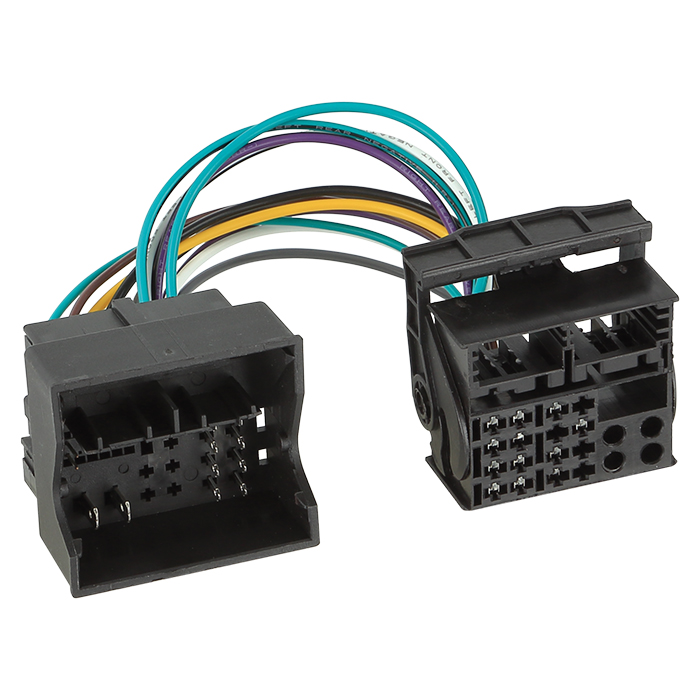

• Adapter VAG 40 Pin Quadlock → 52 Pin Quadlock MIB bulk → vare: 321328-24-0

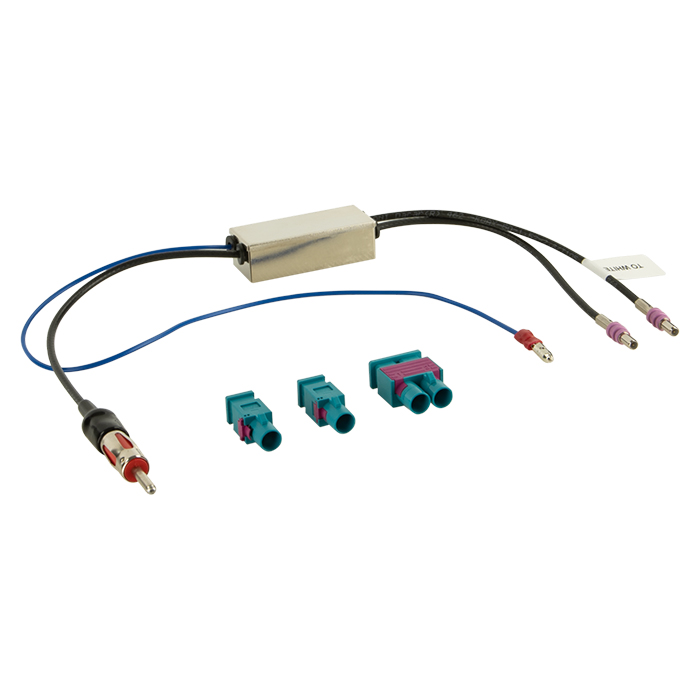

• Antenneadapter Fakra(m) → DIN(m) 12V phantom LEONI bulk → vare: 1524-70-1-0

Generelle installationsinstruktioner:

1. Kontroller alle funktioner og bilindstillinger på OEM HU.
2. Frakobl OEM HU uden strøm.
3. Kontroller interfaceforbindelser.
4. Tilslut HU og alle andre forbindelser i henhold til retrofit HU manual.
5. Tilslut hovedforbindelsen til bilen som sidste skridt.
6. Konfigurer software og interface i henhold til manual.
7. Konfigurer retrofit HU med SWC, kamera, handsfree, antenne phantom m.m.
8. Test funktioner.

Ændringer eller fejl:

• Ved ændring af interface-konfiguration: foretag ændring uden strøm, tilslut igen.
• Ved fejl: geninstaller OEM HU, operer HU, luk CAN Bus ned, kontroller hardware, tilslut igen.
• Yderligere kabelforbindelser, ændringer eller løsledningstilslutninger må kun udføres af faguddannede installatører.
• Ændringer kan påvirke funktion, garantier og producentgodkendelse.
• Modifikationer på pre-assembled kabler kan ugyldiggøre produktgaranti.

Passer til:

• Skoda Octavia (1Z) 01/2009 - 03/2013*
• Skoda Rapid (NH) 10/2012 - 04/2015**
• Skoda Rapid (NH) 04/2015 - 05/2017**
• Skoda Rapid (NH) 05/2017 - 02/2019**
• Skoda Roomster (5J) 06/2010 - 02/2015
• Skoda Superb (3T) 07/2008 - 05/2013***
• Skoda Superb (3T) 06/2013 - 05/2015***
• Skoda Yeti (5L) 08/2009 - 10/2013****
• Skoda Yeti (5L) 10/2013 - 07/2017****
• VW Caddy IV (DU) 06/2015 - 09/2020
• VW Caravelle (7H) 09/2009 - 05/2015
• VW CC (3C/35) 02/2012 - 08/2016
• VW EOS (1F) 10/2010 - 04/2015
• VW Golf VI (1K) 11/2008 - 09/2012
• VW Golf VI (1KM) 11/2009 - 04/2013
• VW Golf VI Plus (1KP) 03/2009 - 01/2014
• VW Multivan (7H) 09/2009 - 05/2015
• VW Passat B7 (3C/362) 11/2010 - 10/2014
• VW Polo V (6R) 06/2009 - 01/2014
• VW Scirocco III (13) 08/2008 - 04/2014
• VW Sharan II (7N) 08/2010 - 04/2015
• VW Sharan II (7N) 07/2015 - 10/2021
• VW Tiguan I (5N) 06/2011 - 04/2016
• VW Touran I (1T) 08/2010 - 04/2015
• VW T5 Transporter (7H) 09/2009 - 05/2015
• VW T6 (7HC) 07/2015 - 08/2019*****
