Komplet 2-DIN Kit m. rum Skoda/VW piano sort 40Pin

Komplet 2-DIN Kit m. rum Skoda/VW piano sort 40Pin i-da

Dette komplette installationskit er udviklet til at gøre udskiftning af den originale fabriksradio (OEM HU) nem, sikker og professionel i en lang række Skoda- og VW-modeller.

Mange bilproducenter anvender modeltilpassede radioer, der matcher bilens instrumentbord visuelt. Dette kit indeholder alle nødvendige komponenter for at kunne montere en eftermonteret 1-DIN eller 2-DIN radio, samtidig med at vigtige bilfunktioner bevares via i-dapter CAN Bus interface og ratbetjening (SWC).

Afhængigt af bilens udstyr medfølger de nødvendige interfaces og adaptere for at sikre korrekt funktion af blandt andet ratbetjening, PDC-visning, klimavisning og bakkamera.

Funktioner og kompatibilitet

• Understøtter biler med ratbetjening (SWC)
• CAN Bus integration via 40-pin Quadlock VW stik
• OEM antenne Fakra (sæt) til DIN med 12V phantom
• +12V antenne remote (blå ledning)
• Mulighed for integration af OEM eller eftermonteret bakkamera
• Visning af OPS (parkeringssensorer), klimaanlæg og i-dapter information på den nye HU
• Kompatibel med biler med og uden OEM forstærkersystem
• Understøtter biler med hvid OEM MFD instrumentering
• Front PDC vises automatisk ved tænding
• Hastighedssignal, bakgear-signal, illumination og parkbremse signal til rådighed
• Maks. belastning på udgange: 250 mA (relæ kræves ved højere belastning)

Bakkamera integration

i-dapter leverer:

• Lilla/hvid: +12V bakgear signal
• RCA (okker): Kamera indgang til eftermonteret HU
• Bakkamera, OPS og klimavisning skal aktiveres i den nye HU.
• Hvis kameravisning eller i-dapter visning ikke fremkommer, skal ekstra stel (GND) forbindes til RCA yderskærm.

OEM kameraer kræver separat interface:

• OEM HIGH: 771324-1032
• OEM LOW: 771324-1036

Installation og konfiguration

• i-dapter indstilles via ratknap (hold "track up") eller med ekstra fjernbetjening (43x-remote)
• DIP-switch indstillinger foretages efter producentens anvisning
• HU med 2-DIN chassis monteres uden lomme
• HU med 1-DIN modul og skærm monteres med lomme
• Skoda-modeller kan kræve original Skoda radioramme afhængigt af udstyr.
• VW T5 / Caravelle / Multivan med OEM forstærker kræver aktiv systemadapter: 13-1424-26.

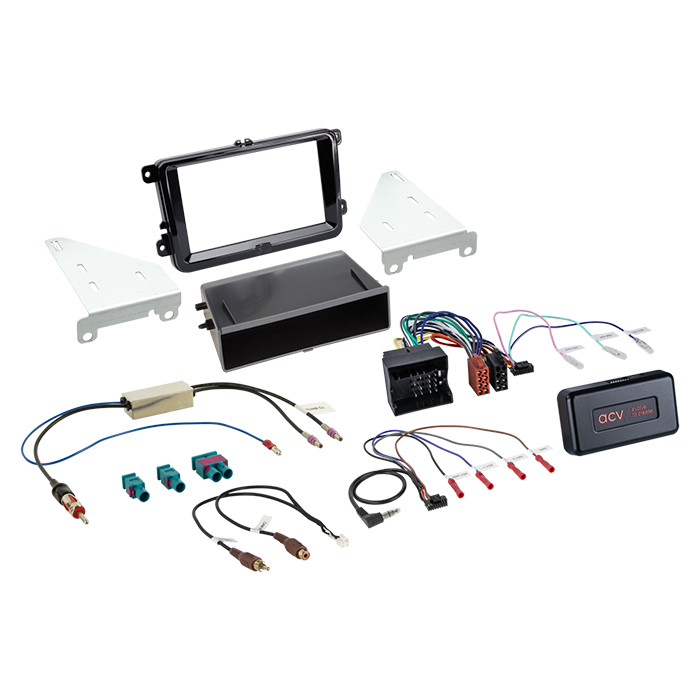

Medfølger i kittet

• 2-DIN monteringsramme med lomme Seat/Skoda/VW piano sort – 281320-30-2
• i-dapter Skoda/VW 40-pin Quadlock Multilead – 43xvw01
• Fakra (sæt) til DIN antenneadapter med 12V phantom – 1524-70-1-0

Vigtige bemærkninger

• Ikke alle bilens funktioner understøttes (fx Trailer Assist, E-Call m.fl.)
• Tjek altid OEM radio og bilindstillinger før installation
• Sammenlign stik visuelt og teknisk inden montering
• Ændringer i ledningsnet bør kun udføres af faguddannet montør
• Forkert installation kan påvirke garanti og funktion

Dette kit er udviklet til professionel montering og sikrer en fabriksagtig integration af din nye radio i Skoda- og VW-køretøjer.

Passer til:

• Skoda Octavia (1Z) 01/2009 – 03/2013*
• Skoda Rapid (NH) 10/2012 – 04/2015**
• Skoda Roomster (5J) 06/2010 – 02/2015
• Skoda Superb (3T) 07/2008 – 05/2013***
• Skoda Yeti (5L) 08/2009 – 10/2013****
• VW Caravelle (7H) 09/2009 – 05/2015
• VW CC (3C/35) 02/2012 – 08/2016
• VW Eos (1F) 10/2010 – 04/2015
• VW Golf VI (1K) 11/2008 – 12/2012
• VW Golf VI (1KM) 11/2009 – 04/2013
• VW Golf VI (1K) 06/2011 – 07/2016
• VW Golf VI Plus (1KP) 03/2009 – 01/2014
• VW Multivan (7H) 09/2009 – 05/2015
• VW Passat B7 (3C/362) 11/2010 – 10/2014
• VW Polo V (6R) 06/2009 – 01/2014
• VW Scirocco III (13) 08/2008 – 04/2014
• VW Sharan II (7N) 08/2010 – 04/2015
• VW T5 Transporter (7H) 09/2009 – 05/2015
• VW Tiguan I (5N) 06/2011 – 04/2016
• VW Touran (1T) 08/2010 – 04/2015
