Komplet 2-DIN Kit m. rum Skoda/VW sort 40Pin/52Pin

Komplet 2-DIN Kit m. rum Skoda/VW sort 40Pin/52Pin i-da

Mange bilproducenter installerer bilspecifikke head units for at matche instrumentbrættets design. Installationskits indeholder alle nødvendige komponenter til udskiftning af en OEM HU, herunder adaptere og interfaces, der sikrer korrekt funktion af retrofit-enheden og bevarelse af bilens funktioner.

Før installation bør du altid kontrollere de enkelte komponenters installationsanbefalinger samt OEM HU og køretøjets indstillinger for tilgængelige funktioner. Bemærk, at ikke alle bilfunktioner nødvendigvis understøttes, eksempelvis Trailer Assist, E-Call eller andre førerassistancesystemer.

Afhængigt af bilens udstyr samt retrofit HU’ens funktioner og software kan enkelte betjeningsfunktioner udelades eller erstattes af andre funktioner. Sammenlign de viste stik med bilens egne stik for at sikre, at de passer både visuelt og teknisk, og kontroller, om en af de listede OEM head units oprindeligt var installeret.

Afslutningsvis bør bilfunktionalitet, bilindstillinger og SWC-funktionalitet altid testes, før den endelige montering gennemføres.

CAN Bus

• Connector: 40 Pin Quadlock VAG
• Connector: 52 Pin Quadlock VAG → 40 Pin Quadlock VAG
• Connector: OEM SWC → 3,5 mm Jack / løs ledning
• Connector: OEM antenna Fakra(m)(Set) → DIN(m)
• Blå: +12V antenne remote

Aktivering af bagudvendt kamera input i retrofit HU:

• Connection i-dapter: lilla/hvid → +12V bakgear signal
• RCA(m) okker → bagudvendt kamera input retrofit HU

Visualisering:

• i-adapter settings → retrofit HU bagudvendt kamera input
• OPS → retrofit HU bagudvendt kamera input
• Klinatronik → retrofit HU bagudvendt kamera input

Hvis kameraimage eller i-dapter-indstillinger/visualisering ikke er tilgængelig:

• Tilslut ekstra GND-signal til RCA ydre leder af kamera og HU-tilslutning

SWC i-dapter indstillinger:

• For køretøjer med SWC i-dapter: tryk og hold “track up” SWC-knappen
• Alternativt med vare: 43x-remote
• For køretøjer uden SWC i-dapter: nødvendige tilbehør → i-dapter accessories remote control, interface settings: 43x-remote

Parkeringsassistance:

• Køretøjer med front PDC → front PDC vises efter tænding i display
• Afslut display → via køretøjets PDC-knap
• +12V bakgear signal deaktiveres fra 3 km/t

Dip switch indstillinger:

• Se retrofit device manual

Køretøjer med 40 Pin Quadlock:

• Køretøjer med hvid OEM MFD instrument cluster
• Køretøjer med/uden OEM amplifieret system
• VW Caravelle / VW Multivan / VW T5 med OEM amplifieret system: Active system adapter VW T5/Touareg Quadlock MQS-housing → item: 13-1424-26
• Køretøjer med bagudvendt kamera:
• Rear View Camera Interface Seat/Skoda/VW OEM HIGH → 771324-1032
• Rear View Camera Interface Seat/Skoda/VW OEM LOW → 771324-1036

Skoda:

• Audience / Stream OEM HU
• Amundson / Columbus OEM Sat Nav
• Uden Technisat OEM HU

VW:

• RCD310 / RCD500 / RCD510 OEM HU
• RNS315 / RNS510 OEM Sat Nav
• Uden RCD320 OEM HU med ISO connector

52 Pin Quadlock:

• Køretøjer med MIB-PQ system
• Kontroller OEM antenneforsyning med OEM-enhed før installation:
• +12V forsyning OEM antenne
• 8,5V forsyning OEM antenne: Antenneadapter Fakra(m)(double) → DIN(m) 8.5V → 1524-29

Tilslutninger:

• OEM bagudvendt kamera → RCA(m) okker
• Køretøjer med/uden amplifieret system
• VW Beetle med Composition Media Dynaudio OEM amplifieret system → understøttet
• VW Beetle med Fender OEM amplifieret system → ikke understøttet

Afhængigt af køretøjets udstyr og software:

• Ikke alle bilindstillinger understøttes
• Ikke alle bilfunktioner understøttes
• Ikke al bilinformation visualiseres
• E-Call understøttes ikke

E-Call retention:

• MAN/Seat/Skoda/VW 52 Pin Quadlock → 1424-02

Ikke til køretøjer:

• Med OEM Most amplifieret system
• Med åben dash
• Uden OEM-forberedelse → SWC / højtalere / HU

Facia plate:

• Skoda OEM HU cover kan være påkrævet afhængigt af model
• 1-DIN modulær monitor HU → installation med pocket
• 2-DIN HU → installation uden pocket
• 2-DIN cutout HU display: 172 mm x 98,5 mm
• Farve: piano sort

Signaler:

• Rød: +12V tænding, klemme 15
• Orange: +12V belysning, klemme 58
• Lilla/hvid: +12V bakgear signal
• Pink: hastighedspuls
• Grøn: GND parkeringsbremse
• Load capacity outputs: 250 mA max
• Relækrav: 250 mA: 1 relæ 75Ω min, 2 relæer 150Ω min

SWC:

• Visualisering klimakontrol
• Visualisering OPS
• OEM amplifieret systemindstillinger

Skoda OEM HU cover:

• Bolero / Swing OEM HU → afhængig af Sat Nav HU cover
• Skoda OEM HU cover: 5JA858 415 9B9
• Amundsen / Columbus OEM Sat Nav
• Bolero / Swing OEM HU → Skoda OEM Sat Nav HU cover: 3TO8580691QB
• Skoda OEM HU cover: 5L0858069L1 QB
• OEM HU cover skal tilpasses i midten

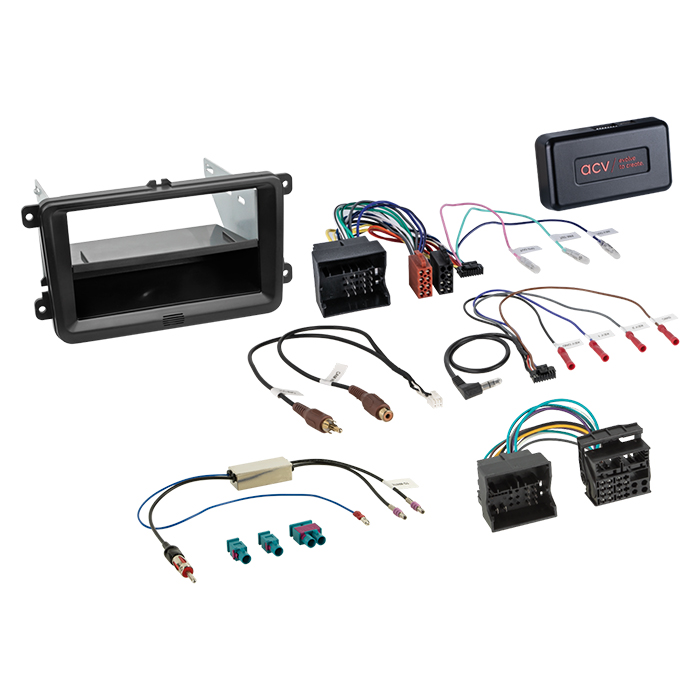

Scope of delivery:

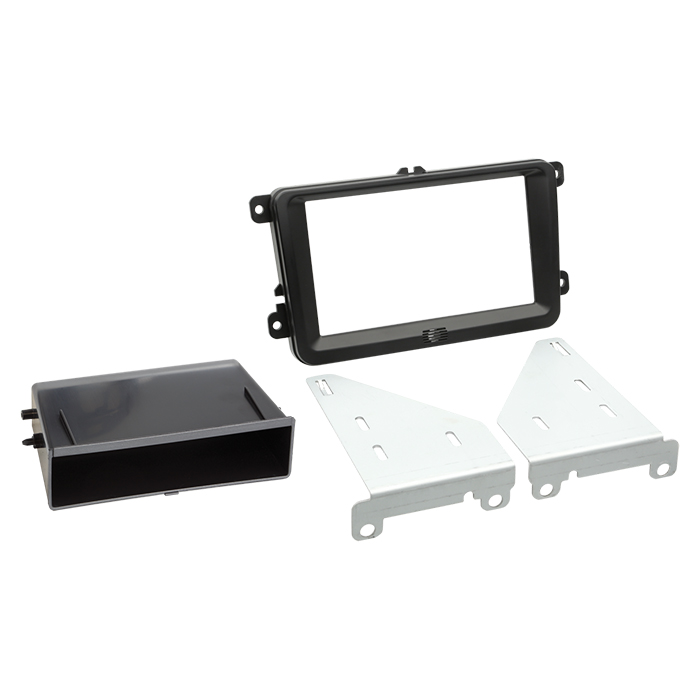

• 2-DIN facia plate med pocket Seat/Skoda/VW sort → 281320-30-1

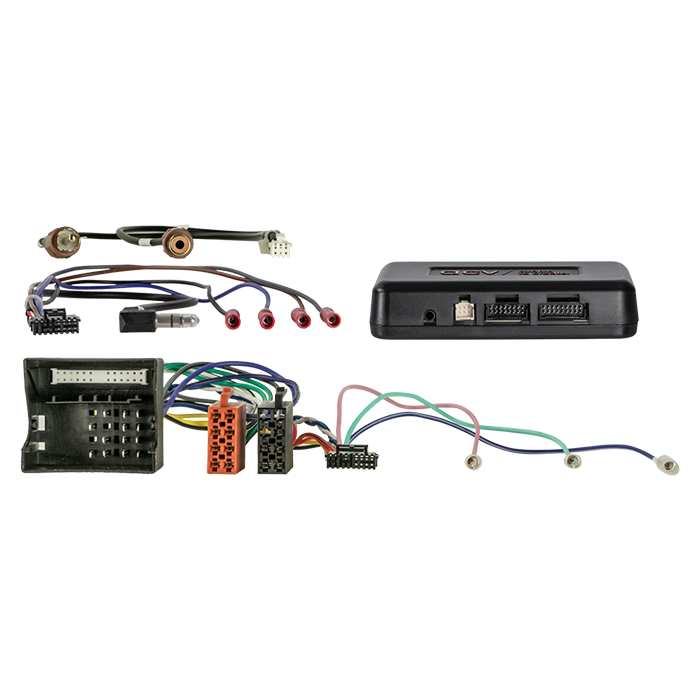

• i-dapter Skoda/VW 40Pin Quadlock Multilead → 43xvw01

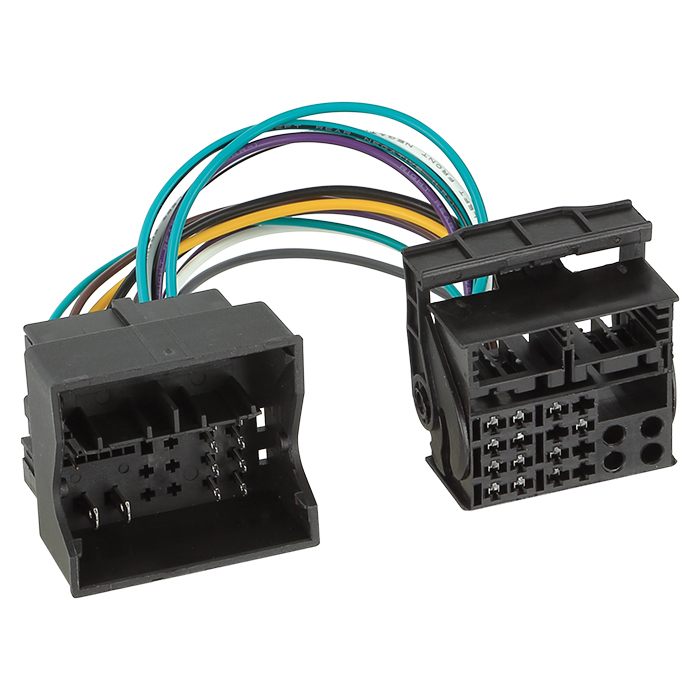

• Adapter VAG 40Pin → 52Pin Quadlock MIB bulk → 321328-24-0
• Antenneadapter Fakra(m)(set) → DIN(m), 12V phantom LEONI bulk → 1524-70-1-0

Generelle installationsinstruktioner:

Verifikation:

1. Kontroller alle funktioner og bilindstillinger af OEM HU
2. Frakobl OEM HU uden spænding
3. Kontroller interface-tilslutninger

Connection og sekvens:

1. Kontroller interface-indstillinger og hardware uden spænding
2. Kontroller HU kabelkonfiguration uden spænding
3. Tilslut HU kabel i henhold til retrofit HU manual
4. Tilslut øvrige forbindelser i henhold til retrofit HU manual
5. Tilslut hele installationen til bilen med hovedtilslutning til sidst
6. Softwarekonfiguration af interface i henhold til manual
7. Konfigurer retrofit HU i henhold til retrofit device manual
8. Funktionstest af SWC og bil

Ændringer af interface og HU kabel:

1. Ændring uden spænding
2. Reconnection → se ovenfor punkt 5–8

Fejlhåndtering:

1. Geninstaller OEM HU
2. Brug OEM HU
3. Etabler CAN bus shutdown
4. Kontroller hardware konfiguration af interface
5. Reconnection efter CAN bus shutdown → se ovenfor 5–6

Bemærk:

• Flere tilslutninger, ændringer og alternative tilslutninger skal udføres af trænet specialist
• Kontrollér funktion og garantibetingelser før tilslutning
• Brugeren er ansvarlig for eventuelle skader
• Ændring af præmonteret kabelsæt kan ugyldiggøre produktgaranti

Passer til:

• Skoda Octavia (1Z) 01/2009 - 03/2013*
• Skoda Rapid (NH) 10/2012 - 04/2015**
• Skoda Rapid (NH) 04/2015 - 05/2017**
• Skoda Rapid (NH) 05/2017 - 02/2019**
• Skoda Roomster (5J) 06/2010 - 02/2015
• Skoda Superb (3T) 07/2008 - 05/2013***
• Skoda Superb (3T) 06/2013 - 05/2015***
• Skoda Yeti (5L) 08/2009 - 10/2013****
• Skoda Yeti (5L) 10/2013 - 07/2017****
• VW Caddy IV (DU) 06/2015 - 09/2020
• VW Caravelle (7H) 09/2009 - 05/2015
• VW CC (3C/35) 02/2012 - 08/2016
• VW EOS (1F) 10/2010 - 04/2015
• VW Golf VI (1K) 11/2008 - 09/2012
• VW Golf VI (1KM) 11/2009 - 04/2013
• VW Golf VI Plus (1KP) 03/2009 - 01/2014
• VW Multivan (7H) 09/2009 - 05/2015
• VW Passat B7 (3C/362) 11/2010 - 10/2014
• VW Polo V (6R) 06/2009 - 01/2014
• VW Scirocco III (13) 08/2008 - 04/2014
• VW Sharan II (7N) 08/2010 - 04/2015
• VW Sharan II (7N) 07/2015 - 10/2021
• VW Tiguan I (5N) 06/2011 - 04/2016
• VW Touran I (1T) 08/2010 - 04/2015
• VW T5 Transporter (7H) 09/2009 - 05/2015
• VW T6 (7HC) 07/2015 - 08/2019*****
