Dette komplette monteringskit er udviklet til Skoda og VW modeller, hvor den originale head unit er integreret i instrumentbordets design. Kittet gør det muligt at udskifte OEM radioen med en eftermarkedsenhed, samtidig med at vigtige køretøjsfunktioner som ratbetjening, visning i display og parkeringssensorer bevares via det medfølgende i-dapter interface.

Afhængigt af bilens udstyr medfølger alle nødvendige adaptere og interfaces for korrekt funktion og integration.

• Farve: sort
• Bemærk: Visse funktioner som Trailer Assist, E-Call og andre førerassistentsystemer kan i nogle tilfælde ikke understøttes.

CAN Bus / tilslutninger

• 40-pin Quadlock VW stik
• OEM ratbetjening til 3,5 mm jack / løs ledning
• OEM antenne Fakra (sæt) til DIN (han)
• Blå: +12V antenne remote

Bakkamera via i-dapter

• Lilla/hvid: +12V bakgear-signal
• RCA (okker): bakkamera indgang på retrofit HU
• Aktivering og visning styres via i-dapter og head unit indstillinger
• Hvis kamerabillede eller i-dapter visning ikke fremkommer, kan ekstra GND forbindes til RCA yderleder ved kamera og HU.
• +12V bakgear-signal afbrydes automatisk ved ca. 3 km/t.

Funktioner via i-dapter

• Visning af klimastyring i display
• Visning af OPS (parkeringssensorer)
• Indstillinger for OEM forstærkersystem
• Visning af front PDC efter tænding (kan afsluttes via PDC-knap)

i-dapter indstilling

• Hold "track up" knappen på rattet nede
• Alternativt med fjernbetjening: Varenr. 43x-remote

Køretøjer uden ratbetjening kræver denne fjernbetjening til opsætning.

Kompatibilitet og krav

• Biler med hvidt OEM MFD instrumentdisplay
• Biler med eller uden OEM forstærkersystem
• Skoda modeller kan kræve OEM radioramme afhængigt af udstyr

VW T5 / Caravelle / Multivan med OEM forstærker kræver:

• Aktiv systemadapter – Varenr.: 13-1424-26

Biler med OEM bakkamera kræver:

• Interface OEM HIGH – Varenr.: 771324-1032
• Interface OEM LOW – Varenr.: 771324-1036

Montering af head unit

• 2-DIN enhed → uden lomme
• 1-DIN modulopbygget enhed med skærm → med lomme

Signaler der stilles til rådighed

• Rød: +12V tænding (klemme 15)
• Orange: +12V lys (klemme 58)
• Lilla/hvid: +12V bakgear
• Pink: hastighedssignal
• Grøn: GND parkeringsbremse
• Maks. belastning udgange: 250 mA
• Ved større forbrug kræves relæ.

Kompatibilitet med OEM systemer

• Biler med Amundsen / Columbus / Nexus OEM navigation
• Biler med Bolero / Swing OEM radio kan kræve specifik Skoda OEM ramme
• Biler uden OEM navigation kan kræve OEM ramme (flere varianter afhængigt af model)

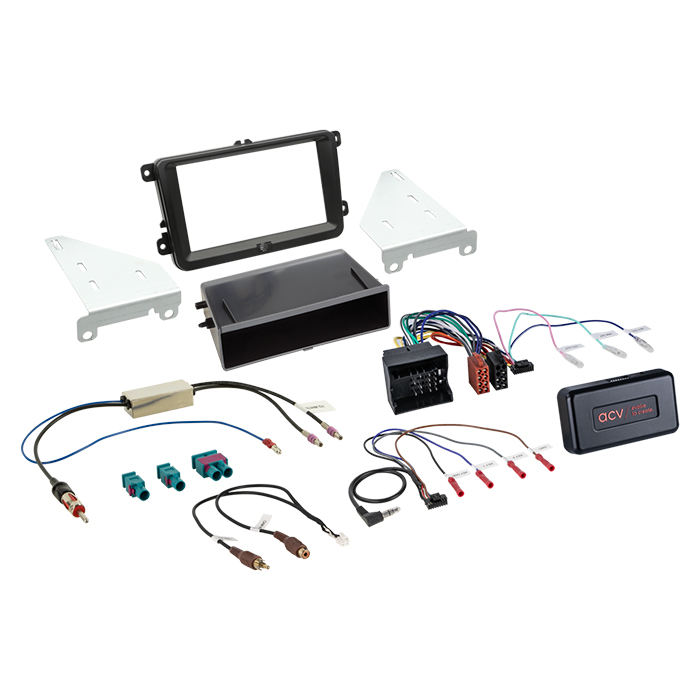

Indhold i kittet

• 2-DIN fascia med lomme Seat / Skoda / VW sort – Varenr.: 281320-30-1
• i-dapter Skoda / VW 40-pin Quadlock Multilead – Varenr.: 43xvw01
• Antenneadapter Fakra (sæt) til DIN med 12V phantom – Varenr.: 1524-70-1-0

Vigtige kontroller før montering

• Kontrollér alle funktioner og indstillinger i OEM head unit
• Sammenlign stik visuelt og teknisk med bilens stik
• Kontrollér hvilke OEM enheder bilen oprindeligt er leveret med
• Kontrollér ratbetjening, displayvisninger og køretøjsfunktioner før endelig montering

Genimporterede biler eller biler med anden software kan have begrænset funktionalitet.

Generelle monteringsprincipper

• Alle tilslutninger skal udføres spændingsfrit
• Hovedstikket til bilen tilsluttes til sidst
• Interface og head unit skal konfigureres efter producentens anvisninger
• Funktionskontrol af ratbetjening, kamera, display og køretøjsfunktioner før samling

Vigtige bemærkninger

• Ændringer i ledningsnet må kun udføres af faguddannet montør
• Ændringer kan påvirke producentens garanti
• Forkert tilslutning kan beskadige køretøj, interface eller head unit og sker på eget ansvar

Passer til:

• Skoda Octavia (1Z) 01/2009 – 03/2013*
• Skoda Rapid (NH) 10/2012 – 04/2015**
• Skoda Roomster (5J) 06/2010 – 02/2015
• Skoda Superb (3T) 07/2008 – 05/2013***
• Skoda Yeti (5L) 08/2009 – 10/2013****
• VW Caravelle (7H) 09/2009 – 05/2015
• VW CC (3C/35) 02/2012 – 08/2016
• VW Eos (1F) 10/2010 – 04/2015
• VW Golf VI (1K) 11/2008 – 12/2012
• VW Golf VI (1KM) 11/2009 – 04/2013
• VW Golf VI (1K) 06/2011 – 07/2016
• VW Golf VI Plus (1KP) 03/2009 – 01/2014
• VW Multivan (7H) 09/2009 – 05/2015
• VW Passat B7 (3C/362) 11/2010 – 10/2014
• VW Polo V (6R) 06/2009 – 01/2014
• VW Scirocco III (13) 08/2008 – 04/2014
• VW Sharan II (7N) 08/2010 – 04/2015
• VW T5 Transporter (7H) 09/2009 – 05/2015
• VW Tiguan I (5N) 06/2011 – 04/2016
• VW Touran (1T) 08/2010 – 04/2015
