Komplet 2-DIN Kit Mercedes C-Class 2007-2011
Få besked når varen kommer på lager
Varen er ikke på lager
Tilmeld dig her i formularen og få besked så snart varen er tilbage på lager.
Tak!
Vi giver besked, når varen er tilbage på lager!
| EAN | 4026724345971 |
| Vægt (Emb.) | 269g |
| Rumfang (Emb.) | 0.006061 |
| Bredde (Emb.) | 190mm |
| Længde (Emb.) | 290mm |
| Højde (Emb.) | 110mm |
Komplet 2-DIN Kit Mercedes C-Class 2007-2011 – radioramme, CAN-bus interface, SWC og antenneadapter
Dette komplette 2-DIN monteringssæt er udviklet til Mercedes C-Klasse (W204/S204) og gør det muligt at udskifte den originale fabriksradio (OEM head unit) med en eftermarkeds 2-DIN radio. Sættet indeholder faciaplate, CAN-bus/tilslutningskabel til head unit samt interface til ratbetjening (SWC) og antenneadapter, så installationen bliver så tæt på plug-and-play som muligt.
Passer til følgende køretøjer:
Mercedes C-Klasse sedan (W204) 03/2007 – 01/2011
Mercedes C-Klasse T-modell (S204) 09/2007 – 01/2011
Kompatibilitet og vigtige forudsætninger:
CAN Bus understøttet
Til køretøjer uden køretøjsfunktionsknapper under den originale head unit
Til køretøjer uden originalt forstærkersystem (OEM amplified system)
OEM monitor understøttes ikke
2-DIN head unit (L-Body) med display placeret øverst er kompatibel
Bemærk: Reimporterede biler eller køretøjer med anden software kan have begrænset funktionalitet
Tilslutninger (adaptere og stik):
Hovedstik: 40 Pin Quadlock MB2 (Mercedes)
Ratbetjening (OEM SWC): til 3,5 mm jack / løse ledninger (afhængigt af din radio)
Antenne: Fakra (han) til DIN (han), passiv
Blå ledning: +12V antenne remote
Udskæringsmål til radio (monteringsåbning):
172 mm x 99 mm
Tilgængelige signaler (udgange fra interface):
Rød: +12V tænding (klemme 15)
Orange: +12V lys/dæmper (klemme 58)
Lilla/hvid: +12V bakgearssignal
Pink: hastighedspuls (speed pulse)
Grøn: GND håndbremse-signal
Elektriske data:
Maks. belastning på udgange: 250 mA
Ved strømbehov over 250 mA skal der anvendes relæ:
1 relæ: spolemodstand min. 75 Ohm
2 relæer: spolemodstand min. 150 Ohm
Farve:
Sort

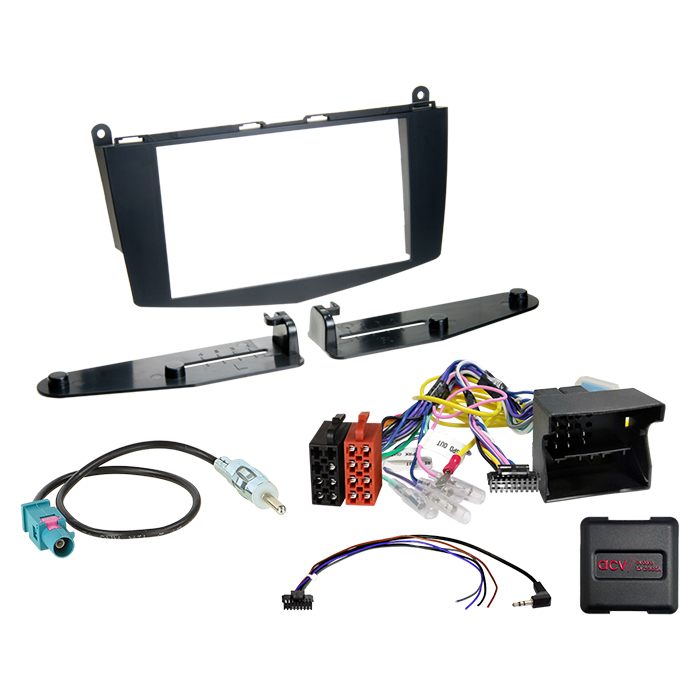

Indhold i pakken:
2-DIN faciaplate / radioramme til Mercedes C-Klasse 2007-2011 (sort)
SWC/CAN-bus kabelsæt til Mercedes (40 Pin Quadlock, multilead)
Antenneadapter Fakra (han) til DIN (han), passiv
Bemærk om funktioner og opsætning:
Afhængigt af bilens udstyr, eftermarkedsradioens software og funktionsniveau kan enkelte funktioner være udeladt eller erstattet af andre. Ikke alle køretøjsfunktioner eller assistentsystemer understøttes nødvendigvis. Kontrollér bilens originale indstillinger og funktioner før adskillelse.
Sammenlign altid de viste stiktyper med stik i bilen og bekræft både fysisk og teknisk kompatibilitet, inden montering påbegyndes.
Interface kan kræve dip-switch opsætning afhængigt af radiofabrikant – se manualen til den konkrete enhed.
Anbefalet monteringsprocedure (kort):
1) Kontrollér alle funktioner og indstillinger på den originale head unit
2) Frakobl den originale head unit spændingsfrit
3) Kontrollér alle forbindelser spændingsfrit og konfigurer interface/radiokabel efter behov
4) Tilslut radiokabel iht. radioens vejledning, derefter øvrige tilslutninger
5) Tilslut til bilen til sidst via hovedstikket
6) Udfør software/opsætning af interface og test ratbetjening samt køretøjsfunktioner før endelig samling
Vigtigt:
Installation og eventuelle ændringer i kabling bør udføres af en faguddannet montør. Ved fejl eller manglende funktion anbefales det at genmontere den originale head unit og kontrollere CAN-bus nedlukning og interface-konfiguration før ny tilslutning.
For mere info - Klik her
Komplet 2-DIN Kit Mercedes C-Class 2007-2011
Opgrader din Mercedes C-Klasse med et komplet 2-DIN monteringssæt, der gør det nemt at udskifte den originale fabriksradio med en eftermonteret 2-DIN head unit. Sættet er udviklet til at matche bilens instrumentbord visuelt og leveres med de nødvendige adaptere til en professionel og pæn installation i sort.
Anvendelse
Dette 2-DIN kit bruges til udskiftning af OEM head unit i Mercedes C-Klasse (W204/S204), hvor bilproducenten typisk har monteret en bilspecifik enhed for at passe til kabinens design. Installationskittet indeholder komponenter, der hjælper med at genskabe udvalgte bilfunktioner via CAN-bus og gør det muligt at tilslutte en eftermonteret radio korrekt.
Det er vigtigt at sammenligne bilens stik med de viste/angivne stiktyper og at kontrollere, om din bil oprindeligt har haft en kompatibel OEM-enhed, før montering påbegyndes.
Kompatibilitet
Passer til:
Mercedes C-Klasse sedan (W204) 03/2007 - 01/2011
Mercedes C-Klasse T-modell (S204) 09/2007 - 01/2011
Forudsætninger og begrænsninger:
Egnet til biler uden knapper til bilfunktioner under den originale head unit
Egnet til biler uden originalt forstærkersystem
OEM monitor understøttes ikke
Kompatibel med 2-DIN head units (L-Body) med topplaceret display
Bemærk at reimporterede biler eller biler med anden software kan give begrænset eller manglende funktionsunderstøttelse.
Produktinformation
Type: 2-DIN facia plate med HU-tilslutningskit og ratbetjeningsinterface (SWC) til Mercedes
Farve: Sort
Monteringsudskæring (displayåbning): 172 mm x 99 mm
CAN-bus: Understøttet
Hovedstik til bil: 40 Pin Quadlock MB2 (Mercedes)
Ratbetjening (SWC) tilslutning: OEM SWC til 3,5 mm jack / løse ledninger
Antenneadapter: Fakra (m) til DIN (m), passiv
Blå ledning: +12V antenna remote
Tilgængelige signaler fra interface:
Rød: +12V tænding (klemme 15)
Orange: +12V belysning (klemme 58)
Lilla/hvid: +12V bakgear-signal
Pink: hastighedspuls-signal
Grøn: GND parkeringsbremse-signal
Udgangsbelastning: maks. 250 mA
Ved behov for mere end 250 mA: brug relæ (spolemodstand min. 75 Ohm ved 1 relæ / 150 Ohm ved 2 relæer)
Leveringsomfang:
2-DIN facia plate til Mercedes C-Klasse 2007-2011 (sort)
SWC interface/kabelsæt til Mercedes 40 Pin Quadlock
Antenneadapter Fakra (m) til DIN (m)
Vigtigt at vide
Før endelig montering anbefales det at teste alle funktioner fra den originale head unit, frakoble bilen spændingsfrit og derefter kontrollere alle forbindelser spændingsfrit, inden hovedstikket til bilen tilsluttes til sidst. Herefter skal både interface og eftermonteret head unit konfigureres iht. manual, herunder eventuelle dip switch-indstillinger afhængigt af radioens producent.
Bemærk, at ikke alle bilfunktioner nødvendigvis understøttes efter eftermontering, og at enkelte funktioner kan bortfalde eller ændre betjening afhængigt af bilens udstyr og den valgte head unit. Avancerede systemer kan i visse tilfælde være uden understøttelse. Ændringer i ledningsnet eller alternative forbindelser bør kun udføres af uddannet fagperson, da modifikationer kan påvirke funktion, garanti og bilens elektronik.
