| Varenummer | 249 621190161 |
| LEVERANDØR NR. | 621190-16-1 |
| EAN | 4026724345957 |
| Vægt (Emb.) | 647g |
| Rumfang (Emb.) | 0.008613 |
| Bredde (Emb.) | 270mm |
| Længde (Emb.) | 290mm |
| Højde (Emb.) | 110mm |
Komplet 2-DIN Kit Mercedes C-Class /CLC-Class/G-Class
Få besked når varen kommer på lager
Varen er ikke på lager
Tilmeld dig her i formularen og få besked så snart varen er tilbage på lager.
Tak!
Vi giver besked, når varen er tilbage på lager!
| EAN | 4026724345957 |
| Vægt (Emb.) | 647g |
| Rumfang (Emb.) | 0.008613 |
| Bredde (Emb.) | 270mm |
| Længde (Emb.) | 290mm |
| Højde (Emb.) | 110mm |
Komplet 2-DIN Kit Mercedes C-Class / CLC-Class / G-Class – radioramme, CAN-bus og ratbetjening (SWC)
Dette komplette 2-DIN installationskit gør det muligt at udskifte den originale Mercedes OEM-headunit med en eftermarkeds 2-DIN radio eller multimedieenhed, samtidig med at vigtige køretøjsfunktioner kan gendannes via CAN-bus interface. Sættet er udviklet til Mercedes-modeller med 2-DIN Audio 20 samt 2-DIN Audio 50 APS Comand (NTG2/NTG2.5) og leveres med de nødvendige adaptere til montering, antenne og ratbetjening (SWC).
Anvendelse og kompatibilitet
Mercedes C-class (CL203 / S203 / W203) 02/2004 – 09/2007
Mercedes CLC-class (CL203) 06/2008 – 02/2011
Mercedes G-class (W164) 09/2008 – 06/2012
Passer til følgende OEM-enheder (krav)
Køretøjer med 2-DIN Audio 20 OEM headunit
Køretøjer med 2-DIN Audio 50 APS Comand NTG2 / NTG2.5 OEM navigation
Ikke egnet til Mercedes med “open dash” (åben instrumentbordsudskæring)
Ikke egnet til køretøjer med 1-DIN OEM headunit
Vigtige bemærkninger før køb og montering
Sammenlign altid de viste/statede stiktyper med bilens stik, og kontrollér at både form og pin-konfiguration passer teknisk.
Kontrollér også at bilen oprindeligt er leveret med en af de nævnte OEM-headunits.
Afhængigt af bilens udstyr, softwareversion og funktionalitet i den nye headunit kan enkelte funktioner mangle eller blive erstattet af andre funktioner.
Reimporterede biler eller køretøjer med afvigende software kan være inkompatible med enkelte funktioner.
I nogle tilfælde understøttes ikke alle bilfunktioner (f.eks. specifikke førerassistentsystemer).
Begrænsninger (Audio 50 APS Comand NTG2/NTG2.5)
Ur-justering understøttes ikke ved denne OEM-konfiguration. Hvis muligt kan køretøjet kodes til Audio 20 for at genskabe urindstilling.
DIP-switch indstillinger kan være nødvendige afhængigt af producenten af den eftermonterede headunit (se manualen).
Tekniske data
CAN-bus: Ja
Hovedstik til bil: 40-pin Quadlock (Mercedes)
Ratbetjening (SWC) udgang: OEM SWC > 3,5 mm jack / løse ledninger (afhængigt af radioens behov)
Antenneadapter: Fakra (m) > DIN (m), passiv
Farve: Sort
Monteringsudskæring (HU/display): 172 mm x 98,5 mm
Tilgængelige signaler (udgange)
Rød: +12V tænding (klemme 15)
Orange: +12V belysning (klemme 58)
Lilla/hvid: +12V bakgearssignal
Pink: Hastighedspuls (VSS)
Grøn: GND parkeringsbremsesignal
Maks. belastning pr. udgang: 250 mA
Ved behov over 250 mA: anvend relæ (spolemodstand min. 75 Ohm ved 1 relæ / 150 Ohm ved 2 relæer)

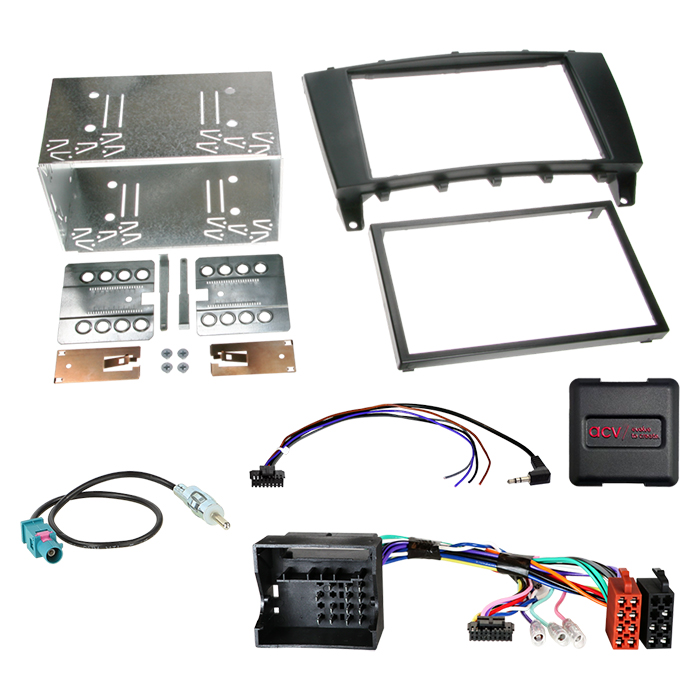

Indhold i pakken
2-DIN facia plate / radioramme til Mercedes C-class / CLC-class / G-class (sort)
CAN-bus/SWC kabelsæt til Mercedes/Smart 40-pin Quadlock (multilead, bulk)
Antenneadapter Fakra (m) > DIN (m), passiv (bulk)
Tilvalg (ekstraudstyr)
Facia-lomme til 2-ISO facia plates, dybde 103 mm / 105 mm (sælges separat)
Monteringsanbefaling
Kontrollér bilens OEM-headunit funktioner og bilindstillinger før afmontering.
Afmontér og tilslut altid spændingsløst, og tilslut bilens hovedstik som sidste trin.
Konfigurér interface og eftermarkeds headunit i henhold til manual (inkl. SWC, kamera, håndfri, antenne-fantomspænding m.m.), og udfør fuld funktionstest før endelig samling.
Bemærk: Ændringer i kabelkonfiguration, ekstra tilslutninger eller brug af løse ledninger bør udføres af uddannet montør og kan påvirke bilens godkendelser samt produktgaranti.
For mere info - Klik her
Komplet 2-DIN Kit Mercedes C-Class /CLC-Class/G-Class
Opgrader bilens lyd og funktioner med et komplet 2-DIN monteringssæt til Mercedes. Kittet er udviklet til at erstatte den originale fabriksradio (OEM head unit) med en eftermonteret 2-DIN enhed, så du får et flot resultat, der matcher instrumentbordet. Sættet indeholder facia/ramme, kabelsæt med CAN Bus-integration og adaptere, så du kan bevare centrale signaler og udnytte bilens muligheder bedst muligt.
Anvendelse
Dette installationskit bruges til eftermontering af 2-DIN radio/navigation i udvalgte Mercedes-modeller med 2-DIN OEM-enheder. Kittet hjælper med korrekt fysisk pasform og nødvendige tilslutninger, herunder ratbetjening (SWC) via 3,5 mm jack eller løse ledninger (afhængigt af din eftermonterede head unit).
Det leverer desuden relevante signaler til eftermonteret udstyr: tænding (+12V), belysning, bakgear-signal, hastighedspuls og parkerbremse-GND. Perfekt hvis du monterer en moderne 2-DIN enhed med fx kamera, navigation eller håndfri funktion.
Kompatibilitet
Passer til følgende biler:
Mercedes C-class (CL203/S203/W203) 02/2004 - 09/2007
Mercedes CLC-class (CL203) 06/2008 - 02/2011
Mercedes G-class (W164) 09/2008 - 06/2012
Forudsætninger: Bilen skal være uden åben instrumentbordsløsning og må ikke have 1-DIN OEM-radio. Kittet er beregnet til biler med 2-DIN Audio 20 samt 2-DIN Audio 50 APS Comand NTG2 / NTG2.5 (OEM navigation).
Vigtigt: Sammenlign stik i bilen med kablets stik og kontroller, at din bil oprindeligt har en af de nævnte OEM head units, før du bestiller.
Produktinformation
Farve: Sort
Radioåbning (udskæring): 172 mm x 98,5 mm
CAN Bus: Ja
Hovedstik: 40 Pin Quadlock Mercedes
Antenneadapter: OEM Fakra (han) til DIN (han), passiv
SWC-tilslutning: OEM ratbetjening til 3,5 mm jack / løse ledninger
Leveres med:
2-DIN facia/ramme til Mercedes C-class / CLC-class / G-class
SWC/CAN ledningsnet til Mercedes/Smart 40 Pin Quadlock
Antenneadapter Fakra (m) til DIN (m)
Udgangsbelastning (signaler): maks. 250 mA pr. output. Ved behov over 250 mA skal der anvendes relæ (min. 75 Ohm spolemodstand ved 1 relæ / 150 Ohm ved 2 relæer).
Bemærkning til Audio 50 APS Comand NTG2/NTG2.5: Ur-justering understøttes ikke. Hvis muligt kan bilen i nogle tilfælde kodes til Audio 20 OEM HU.
Vigtigt at vide
Afhængigt af bilens udstyr og software samt funktionerne i din eftermonterede 2-DIN enhed kan nogle originale bilfunktioner være begrænsede eller ikke understøttet. Det kan eksempelvis gælde særlige assistentsystemer. Reimporterede biler eller biler med anden software kan også afvige i kompatibilitet.
Kontroller altid bilens OEM-indstillinger og funktioner før demontering, og udfør en funktionstest af ratbetjening, køretøjsfunktioner og indstillinger før endelig samling. Indstillinger som dip-switch/konfiguration kan variere efter producenten af den eftermonterede head unit, så følg altid manualen.
Montering, ændringer i kabelføring eller tilslutning af løse ledninger bør udføres af faguddannet montør. Ændringer af det forsamlede ledningsnet kan påvirke garanti, og tilpasninger udføres på eget ansvar.
