| Varenummer | 249 621210172 |
| LEVERANDØR NR. | 621210-17-2 |
| EAN | 4026724674163 |
| Vægt (Emb.) | 665g |
| Rumfang (Emb.) | 0.01249248 |
| Bredde (Emb.) | 260mm |
| Længde (Emb.) | 364mm |
| Højde (Emb.) | 132mm |
Komplet 2-DIN Kit Nissan Qashqai/X-Trail /USB/360°
Få besked når varen kommer på lager
Varen er ikke på lager
Tilmeld dig her i formularen og få besked så snart varen er tilbage på lager.
Tak!
Vi giver besked, når varen er tilbage på lager!
| EAN | 4026724674163 |
| Vægt (Emb.) | 665g |
| Rumfang (Emb.) | 0.01249248 |
| Bredde (Emb.) | 260mm |
| Længde (Emb.) | 364mm |
| Højde (Emb.) | 132mm |
Komplet 2-DIN Kit Nissan Qashqai/X-Trail /USB/360° camera – radioramme, CAN-bus interface og adaptere til eftermontering
Dette acv premium installationskit gør det muligt at udskifte bilens originale OEM head unit med en 2-DIN eftermarkedsradio, samtidig med at vigtige køretøjsfunktioner som ratbetjening (SWC), OEM USB og OEM 360° kamerasystem kan bevares – afhængigt af bilens udstyr og den valgte radio.
Kittet er udviklet til Nissan med CAN-bus og leveres som et komplet monteringssæt med facia plate (piano black) samt nødvendige adaptere og interface til en ren og fabriksnær integration i instrumentbordet. Kontroller altid stik og OEM-enhed før montering, så optik og kompatibilitet matcher både teknisk og fysisk.
Passer til følgende køretøjer:
Nissan Qashqai (J11) 03/2014 – 10/2018
Nissan Rogue II 2014 – 2019
Nissan X-Trail (T32) 07/2017 – 08/2018
Kompatibilitet og udstyr (vigtigt):
CAN-bus: Ja
Til køretøjer med OEM navigation: Ja
Til køretøjer med OEM 360° kamerasystem: Ja
Modeludstyr: N-Connecta, N-Vision, Tekna
Tekna: Nissan Safety Shield understøttes ikke (motion detection, parking assistant, drowsiness detection, blind spot assist)
Tilslutninger og adaptere:
Hovedstik: 20-pin / 32-pin Nissan
Ratbetjening (OEM SWC) udgang: 3,5 mm jack / løse ledninger (afhænger af radioens SWC-input)
OEM AUX udgang: RCA (han) rød/hvid
OEM USB udgang: USB-A
OEM 360° kamera udgang: RCA (han) gul
Antenneadapter: GT13 (hun) til DIN (han)
Blå ledning: +12V antenna remote
Tilgængelige signaler via interface:
Rød: +12V tænding (klemme 15)
Orange: +12V illumination/lys (klemme 58)
Lilla/hvid: +12V bakkesignal
Pink: hastighedspuls (VSS)
Grøn: GND parkeringsbremse-signal
Elektriske data:
Maks. belastning på udgange: 250 mA
Ved behov over 250 mA: anvend relæ
Relæspole modstand: 75 Ohm min. (1 relæ) / 150 Ohm min. (2 relæer)
Funktioner og begrænsninger:
Ratbetjening (SWC): understøttet (kræver korrekt opsætning til radiofabrikat, typisk via dip-switch/menupunkt – se radioens manual)
Dato/tidsindstilling: understøttet
OEM 360° kamera: understøttet
Bemærk: Genimporterede biler eller køretøjer med anden software kan have begrænset kompatibilitet i enkelte funktioner.
Bemærk: Trailer Assist, E-Call og andre førerassistentsystemer kan i nogle tilfælde ikke understøttes via eftermontering.
Vigtig bemærkning om AUX og BC-display:
Hvis dato/tid vises i BC-displayet i AUX-position, er dette normalt for opsætningen.
Hvis AUX-menu mangler, kan BC-nulstilling til fabriksindstillinger og efterfølgende re-konfiguration være nødvendig.
OEM AUX: Kontrollér korrekt kanaltilknytning ved at måle på OEM head unit før installation.
Dimensioner og finish:
Farve: piano black
Monteringsudskæring til HU-display: 172 mm x 98,5 mm

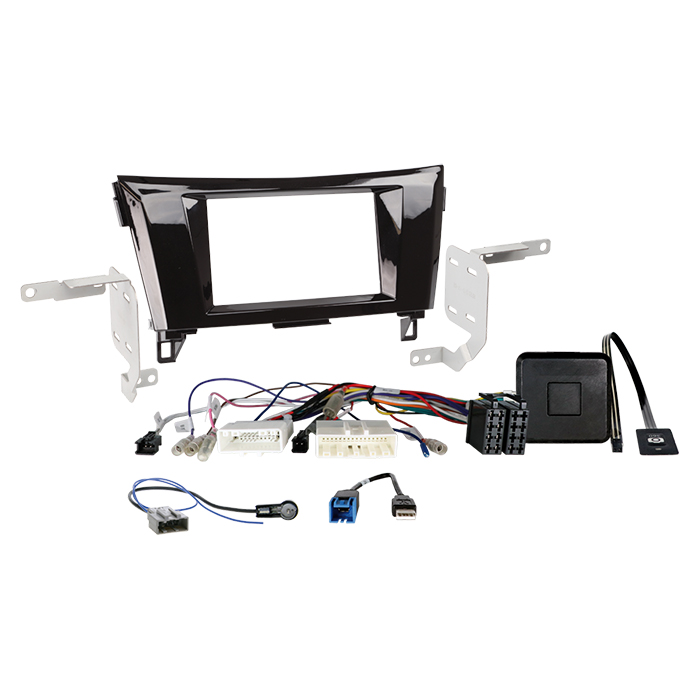

Indhold (Scope of delivery):
2-DIN facia plate til Nissan Qashqai 2014–2021 / X-Trail 2014–2022 (item: 381210-17-1)
Interface/ledningsnet til Nissan (20Pin/24Pin Multilead) inkl. kamera-tilslutning (item: 42xns025-0)
Antenneadapter GT13(f) til DIN(m) Nissan (item: 1512-01-0)
Valgfrit tilbehør:
Facia pocket til 2-DIN facia plates (skruefastgørelse): 271000-10
Installationsanbefaling:
Kontrollér alle OEM-funktioner og køretøjsindstillinger før adskillelse.
Arbejd spændingsløst ved tilslutning/ændring af interface og kabler.
Tilslut radioens kabler efter radiofabrikantens anvisninger, og tilslut bilen som sidste trin.
Test ratbetjening, kamera, antenne-phantom/remote og køretøjsfunktioner før endelig montering.
Ændringer i kabelføring, løse ledninger og alternative tilslutninger bør udføres af uddannet fagperson, da fejltilslutning kan påvirke funktion, garanti og køretøjets systemer.
For mere info - Klik her
Komplet 2-DIN Kit Nissan Qashqai/X-Trail /USB/360° came
Opgrader din Nissan med et komplet 2-DIN monteringssæt i acv premium-kvalitet, der gør det nemt at udskifte den originale radio (OEM) med en eftermonteret 2-DIN enhed – uden at gå på kompromis med bilens fabrikslook. Sættet er udviklet til at passe elegant i instrumentbordet og hjælper dig med at bevare vigtige funktioner som ratbetjening (SWC) samt integration af OEM USB og OEM 360° kamerasystem (afhængigt af udstyr).
Anvendelse
Sættet bruges til professionel eftermontering af en 2-DIN head unit (radio/infotainment) i kompatible Nissan-modeller. Det inkluderer nødvendige adaptere og interface til CAN-bus, så du kan få en stabil og korrekt integration mellem bil og ny enhed.
Det er ideelt, når du vil:
• Montere en 2-DIN radio med større skærm og moderne funktioner
• Bevare ratknapper via SWC (tilslutning via 3,5 mm jack/løse ledninger afhængigt af radio)
• Tilslutte bilens OEM USB (USB-A) og OEM AUX (RCA rød/hvid)
• Integrere OEM 360° kamera (RCA gul), hvor bilen er udstyret med dette
Kompatibilitet
Passer til følgende køretøjer (angivne modelår):
• Nissan Qashqai (J11) 03/2014 – 10/2018
• Nissan Rogue II 2014 – 2019
• Nissan X-Trail (T32) 07/2017 – 08/2018
Bemærk: Kompatibilitet afhænger af bilens originale udstyr (fx OEM navigation, OEM 360° kamera, udstyrsniveau som N-Connecta/N-Vision/Tekna) og bilens software. Import-/reimportbiler eller biler med anden software kan have afvigende funktionalitet.
Produktinformation
Type: 2-DIN facia/rammesæt med interface og kabelsæt til Nissan (CAN-bus).
Farve: Piano black (pianolak sort).
Udsparing (HU display): 172 mm x 98,5 mm.
Tilslutninger/adapters (udvalgte):
• CAN-bus interface
• Nissan stik: 20-pin / 32-pin
• Ratbetjening (OEM SWC): 3,5 mm jack / løse ledninger (afhænger af eftermonteret radio)
• OEM AUX til RCA (rød/hvid)
• OEM USB til USB-A
• OEM 360° kamera til RCA (gul)
• Antenne remote: blå (+12V)
Leverer signaler (til eftermontering):
• Tænding +12V (klemme 15)
• Belysning +12V (klemme 58)
• Bakgear +12V signal
• Hastighedssignal (speed pulse)
• Parkbremsesignal (GND)
Belastning på udgange: maks. 250 mA (brug relæ ved højere forbrug).
Pakken indeholder:
• 2-DIN facia/ramme til Nissan Qashqai/X-Trail (piano black)
• Kabel-/interfacekit til ratbetjening og kamera (afhængigt af bilens udstyr)
• Antenneadapter GT13 (hun) til DIN (han)
Valgfrit tilbehør: Lomme/rum til 2-DIN facia (skruefastgørelse) kan tilkøbes separat.
Vigtigt at vide
Kontrollér altid stik og OEM-enhed før montering: Sammenlign de viste stiktyper med bilens stik, og bekræft at bilen oprindeligt har en af de relevante OEM head units installeret.
Funktioner kan variere: Afhængigt af bilens udstyr og den eftermonterede radios software kan enkelte funktioner mangle eller blive erstattet af andre. I nogle tilfælde understøttes ikke alle førerassistentsystemer. For udstyrsniveau Tekna gælder, at Nissan Safety Shield-funktioner ikke understøttes, herunder:
• Motion detection
• Parking assistant
• Drowsiness detection
• Blind spot assist
Indstillinger og test før endelig samling: Tjek bilens menuer/indstillinger i OEM-systemet før afmontering, og lav en fuld funktionstest af ratbetjening, USB/AUX og kamera før du monterer det hele permanent.
Installation anbefales udført af fagperson: CAN-bus integration, dip-switch/konfiguration og evt. tilpasning af ledninger bør udføres af uddannet montør for at sikre korrekt funktion og undgå fejl.
