Komplet 2-DIN Kit Opel Astra J 2009-2018 titan grey
Få besked når varen kommer på lager
Varen er ikke på lager
Tilmeld dig her i formularen og få besked så snart varen er tilbage på lager.
Tak!
Vi giver besked, når varen er tilbage på lager!
| EAN | 4026724335972 |
| Vægt (Emb.) | 790g |
| Rumfang (Emb.) | 0.0578259 |
| Bredde (Emb.) | 363mm |
| Længde (Emb.) | 590mm |
| Højde (Emb.) | 270mm |
Komplet 2-DIN Kit Opel Astra J 2009-2018 titan grey – radioramme, CAN-Bus interface og adaptere
Dette komplette 2-DIN monteringssæt fra acv (premium kvalitet) gør det muligt at udskifte bilens originale head unit med en eftermarkeds 2-DIN radio, samtidig med at vigtige bilfunktioner integreres via CAN-Bus. Kittet er udviklet til Opel Astra J og leveres i farven titan grey, så den nye radio passer visuelt til instrumentbordet.
Funktion og kompatibilitet:
Designet til biler med ratbetjening (SWC) og CAN-Bus
Til køretøjer med CD300 / CD400 original radio
Til køretøjer med original monokromt display
Ikke til køretøjer med Intellilink original navigation
I nogle tilfælde kan enkelte bilfunktioner være begrænset afhængigt af bilens udstyr og den valgte eftermarkedsradio
Passer til følgende køretøjer:
Opel Astra J (P-J) 12/2009 – 06/2012
Opel Astra J (P-J) 06/2011 – 08/2018
Udskæringsmål (2-DIN):
Monteringsåbning: 172 mm x 98,5 mm
Stik og adaptere (tekniske data):
Hovedstik: 48-pin Opel
Antenneadapter: OEM antenne Fakra Z (han) til DIN (han) med 12V phantom power
Ratbetjening: OEM SWC til multilead (42ctmultilead3)
Blå ledning: +12V antenne remote
Tilgængelige signaler via interface:
Rød: +12V tænding (klemme 15)
Orange: +12V belysning (klemme 58)
Lilla/hvid: +12V bakgearssignal
Grøn: GND håndbremse-signal
Gul/sort: GND telephone mute-signal
Maks. belastning på samlede udgange: 100 mA
Understøttede bilfunktioner:
Ratbetjening (SWC) understøttes
Bilindstillinger understøttes
Advarselslyde (chimes) understøttes
PDC bag (parkeringssensorer bag) understøttes
DIP-switch indstillinger (OEM display / radio-brand):
DIP 1 ON: Pioneer
DIP 1 OFF: Sony
DIP 2 ON: køretøjer med 2-linjers display
DIP 2 OFF: køretøjer med 4-linjers display
Bemærk: DIP-switches bruges til aktivering/tilpasning af OEM display afhængigt af bilens displaytype
Vigtige bemærkninger før montering:
Sammenlign altid de viste stik/konnektorer med bilens stik og kontroller, at de passer både optisk og teknisk
Kontroller, om en af de angivne OEM head units (CD300/CD400) har været monteret fra fabrikken
Test bilfunktioner, bilindstillinger og ratbetjening (SWC), før endelig samling
Genimporterede biler eller køretøjer med anden software kan have funktionsafvigelser
Installation (anbefalet rækkefølge):
1) Kontroller OEM-radioens funktioner og bilens indstillinger
2) Afbryd OEM-radioen spændingsfrit
3) Tilslut interface og kabler spændingsfrit og kontroller konfiguration
4) Tilslut eftermarkedsradioen iht. radioens manual (SWC/kamera/håndfri/phantom power m.m.)
5) Tilslut installationen til bilen som sidste trin
6) Udfør funktionskontrol af ratbetjening og bilfunktioner
Begrænsninger:
Afhængigt af bilens udstyr og eftermarkedsradioens software kan enkelte funktioner mangle eller blive erstattet af andre funktioner
Avancerede assistentsystemer (eksempelvis Trailer Assist, E Call eller andre førerassistentsystemer) kan i visse tilfælde ikke understøttes fuldt ud

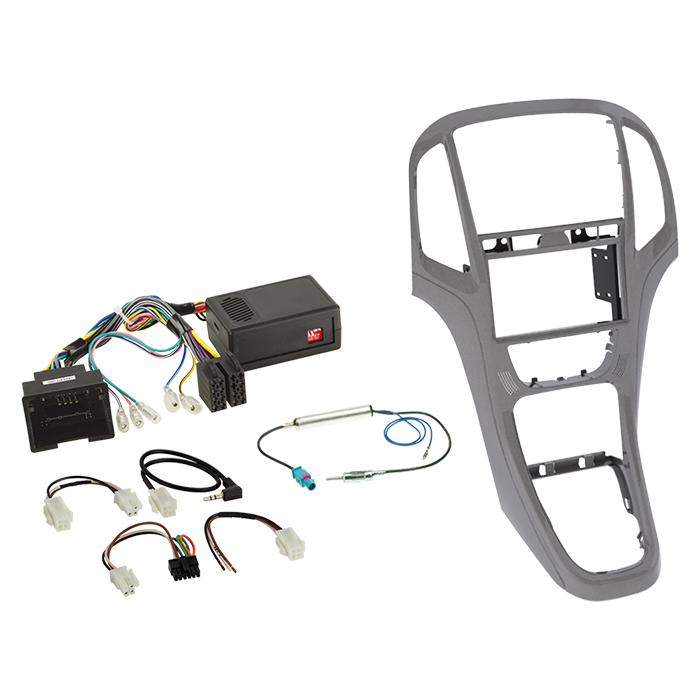

Indhold i pakken:
2-DIN facia plate / radioramme Opel Astra J 2009-2018 titan grey (281230-23-1)
SWC interface Chevrolet/Opel 48-pin (42hvx01)
SWC lead 42s/acv multilead (42ctmultilead3)
Antenneadapter Fakra (han) til DIN (han) med 12V phantom power (1524-03)
Farve:
Titan grey
Tilvalg (ekstraudstyr):
Facia pocket til 2-DIN facia plates, skruefastgørelse (271000-07)
Facia pocket INBAY® til 2-DIN facia plates, skruefastgørelse (241000-07-1)
For mere info - Klik her
Komplet 2-DIN Kit Opel Astra J 2009-2018 titan grey /Le
Opgrader kabinen i din Opel Astra J med et komplet 2-DIN monteringskit i farven titan grey. Kittet er udviklet i acv premium quality og gør det nemt at udskifte den originale radio (OEM head unit) med en eftermonteret 2-DIN enhed, så du får moderne funktioner uden at gå på kompromis med bilens originale look i instrumentbordet.
Anvendelse
Dette 2-DIN kit bruges til eftermontering af 2-DIN autoradio i Opel Astra J og indeholder de nødvendige adaptere til at integrere den nye enhed med bilens systemer. Kittet understøtter blandt andet ratbetjening (SWC), bilens chimes samt PDC bag (afhængigt af udstyr).
Der medfølger også antenneadapter med 12V phantom power, så du bevarer stabil antenneforstærkning ved korrekt installation.
Kompatibilitet
Passer til:
Opel Astra J (P-J) 12/2009 - 06/2012
Opel Astra J (P-J) 06/2011 - 08/2018
Forudsætninger/udstyr:
Køretøjer med CAN-Bus og ratbetjening (SWC)
Køretøjer med CD300 / CD400 original radioenhed
Køretøjer med monokromt OEM-display
Køretøjer uden Intellilink original navigation
Køretøjer uden farveskærm original monitor
Bemærk: Har bilen farve-OEM-monitor, kræves en separat løsning (Infodapter) for korrekt integration.
Produktinformation
Type: 2-DIN facia plate og HU-adapter kit til Opel
Farve: titan grey
Monteringsudskæring (HU/display): 172 mm x 98,5 mm
Stik/adaptere:
48-pin Opel stik (CAN-Bus interface)
Antenneadapter Fakra (m) til DIN (m) med 12V phantom power
SWC-tilslutning via multilead (til kompatible head units)
Signaler til rådighed via interface (udvalg):
+12V tænding (clamp 15)
+12V illumination (clamp 58)
+12V bakgearssignal
GND parkeringsbremsesignal
GND telefon mute signal
Indhold i pakken:
2-DIN facia plate Opel Astra J 2009-2018 titan grey
SWC interface til Chevrolet/Opel (48-pin)
SWC lead multilead (til udvalgte aftermarket head units)
Antenneadapter Fakra til DIN med phantom power
Indstillinger:
DIP-switches til aktivering af OEM-display
DIP-switches til Pioneer/Sony opsætning
Dip 1: ON = Pioneer / OFF = Sony
Dip 2: ON = 2-linje display / OFF = 4-linje display
Vigtigt at vide
Kontrollér før køb og montering:
Sammenlign bilens stik med produktets stik og sikre, at de passer både fysisk og teknisk.
Tjek at en af de angivne OEM radioenheder (CD300/CD400) har været monteret fra fabrikken.
Kontrollér bilens indstillinger og funktioner på den originale radio, før den afmonteres.
Funktioner kan variere: Afhængigt af bilens udstyr, software og den eftermonterede radio kan enkelte funktioner være begrænset eller ændre adfærd. I nogle tilfælde understøttes visse assistentsystemer ikke (fx Trailer Assist, eCall eller lignende). Reimporterede biler eller biler med anden software kan have afvigelser i kompatibilitet.
Installation: Interface og kabler bør konfigureres og tilsluttes spændingsfrit. Den endelige tilslutning til bilen bør ske som sidste trin, og alle funktioner som ratbetjening og bilfunktioner bør testes før endelig samling. Ændringer i ledningsnet eller tilpasninger bør udføres af faguddannet montør, da det kan påvirke funktion og garanti.
