Komplet 2-DIN Kit Opel charcoal CAN Bus

Komplet 2-DIN Kit Opel charcoal CAN Bus – radioramme, CAN-interface, antenneadapter og ratbetjening

Dette komplette 2-DIN monteringssæt i acv pro quality gør det muligt at udskifte din originale Opel OEM-radio (HU) med en eftermarkeds 2-DIN radio, så du bevarer en flot integration i instrumentbordet. Kittet er udviklet til køretøjer med specifikke OEM-hovedenheder og inkluderer de nødvendige adaptere/interfaceløsninger til CAN Bus, ratbetjening (SWC) og antennetilslutning.

Fordele:
Giver korrekt 2-DIN montering med faciaplade i farven charcoal metallic
CAN Bus-interface til nødvendige køretøjssignaler og understøttede køretøjsindstillinger
Adapter til OEM ratbetjening (SWC) til eftermonteret radio (3,5 mm jack / løse ledninger afhængigt af radio)
Antenneadapter Fakra(m) til DIN(m) med 12V phantom power

Bemærk om funktioner og kompatibilitet:
Ikke alle bilfunktioner understøttes altid ved retrofit – afhænger af bilens udstyr og den eftermonterede radios software/funktioner.
Før montering anbefales det at kontrollere OEM-radioens indstillinger, bilens tilgængelige menuer samt ratbetjeningsfunktioner.
Sammenlign altid stik og harness med bilens originale stik, og verificér at en af de angivne OEM-enheder har været monteret fra fabrikken.
Reimporterede biler eller køretøjer med anden software kan give begrænset funktionalitet.

Tekniske data:
Signal: Analog
Hovedstik: 40-pin Quadlock (Opel)
Ratbetjening (OEM SWC): 3,5 mm jack / løse ledninger (afhænger af radioens SWC-indgang)
Antenne: OEM Fakra(m) > DIN(m) inkl. 12V phantom powering
Blå ledning: +12V antenne remote
Faciaplade med 2-ISO installationskit

Til OEM-radioer (typisk):
Køretøjer med Blaupunkt / Delphi / Siemens VDO OEM HU
CD30 / CD30MP / CDC40 / CD50 / CD70 / DVD 90 OEM HU
Vivaro A: gælder køretøjer med trapezformet OEM HU

Leverede CAN-signaler (udgange, maks. belastning 250 mA):
Rød: +12V tænding (klemme 15)
Orange: +12V belysning (klemme 58)
Lilla/hvid: +12V bakgearssignal
Pink: hastighedspuls (speed pulse)
Grøn: GND håndbremse/park brake signal
Ved strømbehov over 250 mA skal relæ anvendes (spolemodstand min. 75 Ohm for 1 relæ / 150 Ohm for 2 relæer).

Farve og mål:
Farve: Charcoal / charcoal metallic (cockpit-match afhængigt af model/udstyr)
Monteringsudskæring til HU/display: 172 mm x 98,5 mm

Passer til følgende køretøjer:
Opel Agila (H-B) 04/2008 – 12/2014
Opel Combo (C) 10/2004 – 09/2011
Opel Meriva A (X01) 11/2005 – 03/2010
Opel Signum (Z03) 09/2005 – 08/2008
Opel Tigra Twin Top (X-C) 07/2004 – 11/2009
Opel Vectra C (Z02) 09/2005 – 09/2008
Opel Vivaro A (X83) 09/2006 – 01/2011 (køretøjer med trapezformet OEM HU)
Opel Zafira B (A-H) 07/2005 – 06/2010
Opel Zafira B (A-H) 02/2008 – 12/2014

Instrumentbord-/farvematch (udvalgte modeller/udstyr):
Opel Corsa C (X01) 10/2000 – 07/2003
Opel Corsa C (X01) 07/2003 – 10/2006 (Cool, Cosmo, Edition, Enjoy m.fl.)
Opel Meriva A (X01) 02/2003 – 11/2005
Opel Meriva A (X01) 11/2005 – 03/2010 (Edition, INNOVATION, NAVI, Selection m.fl.)
Opel Signum (Z03) 01/2003 – 08/2005
Opel Signum (Z03) 09/2005 – 08/2008 (Cosmo, Elegance, Sport m.fl.)
Opel Tigra Twin Top (X-C) 07/2004 – 11/2009 (Enjoy)
Opel Vectra C (Z02) 01/2002 – 08/2005
Opel Vectra C (Z02) 09/2005 – 09/2008 (Cosmo, GTS, Sport m.fl.)

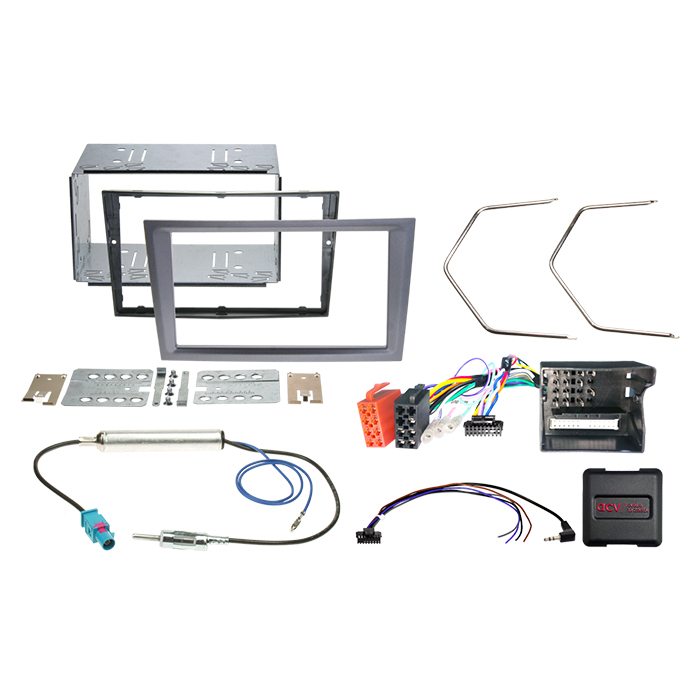

Indhold (leveringsomfang):
2-DIN faciaplade Opel/Renault/Subaru/Suzuki i charcoal metallic
CAN Bus / SWC interface-harness til Opel 40-pin Quadlock (Multilead)
Antenneadapter Fakra(m) > DIN(m) med 12V phantom power
Afmonteringsnøgler til Opel (1 + 1/2 ISO)

Valgfrit tilbehør:
Lomme/indsats til 2-DIN faciaplader (2-delt) – vare: 271000-06

Monteringsanbefaling:
Kontrollér alle OEM-funktioner og køretøjsindstillinger før afmontering.
Tilslut og konfigurer interface samt HU-kabel uden spænding, og tilslut bilens hovedstik til sidst.
Udfør funktionstest af radio, CAN-signaler og ratbetjening før endelig samling.
