| Varenummer | 249 621230241 |
| LEVERANDØR NR. | 621230-24-1 |
| EAN | 4026724345995 |
| Vægt (Emb.) | 628g |
| Rumfang (Emb.) | 0.008613 |
| Bredde (Emb.) | 270mm |
| Længde (Emb.) | 290mm |
| Højde (Emb.) | 110mm |
Komplet 2-DIN Kit Opel charcoal metallic
Få besked når varen kommer på lager
Varen er ikke på lager
Tilmeld dig her i formularen og få besked så snart varen er tilbage på lager.
Tak!
Vi giver besked, når varen er tilbage på lager!
| EAN | 4026724345995 |
| Vægt (Emb.) | 628g |
| Rumfang (Emb.) | 0.008613 |
| Bredde (Emb.) | 270mm |
| Længde (Emb.) | 290mm |
| Højde (Emb.) | 110mm |
Komplet 2-DIN Kit Opel charcoal metallic – radioramme, CAN-bus adapter, SWC og antenneadapter
Dette komplette 2-DIN monteringssæt i acv pro quality gør det muligt at udskifte bilens originale OEM-radio (head unit) med en eftermarkeds 2-DIN radio, samtidig med at udvalgte bilfunktioner og ratbetjening (SWC) kan bevares via CAN-bus interface. Sættet er udviklet til Opel-modeller med 40-pin Quadlock og passer visuelt til instrumentbordet i farven charcoal-metallic.
Funktion og kompatibilitet:
Sættet er beregnet til køretøjer med OEM HU: CD30 / CD 30 MP3 / CDC40 / CD50 / CD70 / DVD90
CAN Bus interface med understøttelse af udvalgte vehicle settings (se bilens manual for tilgængelige indstillinger)
Bemærk: På enkelte biler kan ikke alle OEM-funktioner understøttes efter ombygning (fx Trailer Assist, eCall eller førerassistentsystemer). Reimporterede biler eller biler med anden software kan have begrænset kompatibilitet.
Tilslutninger (vigtige detaljer):
Hovedstik: 40 Pin Quadlock Opel
Ratbetjening (OEM SWC): til 3,5 mm jack / løse ledninger (afhængigt af eftermarkedsradioens krav)
Antenneadapter: Fakra (m) til DIN (m) med 12V phantom power
Blå ledning: +12V antenne remote
Signaler der leveres via interface:
Rød: +12V tænding (klemme 15)
Orange: +12V illumination (klemme 58)
Lilla/hvid: +12V bakgearssignal
Pink: hastighedspuls (speed pulse)
Grøn: GND parkeringsbremsesignal
Maks. belastning på udgange: 250 mA
Ved behov for mere end 250 mA: anvend relæ (spolemodstand min. 75 Ohm ved 1 relæ / 150 Ohm ved 2 relæer)
Monteringsmål og farve:
Monteringsudskæring til HU/display: 172 mm x 98,5 mm
Farve: charcoal-metallic (cockpit-match i udvalgte udstyrsvarianter)
Passer til følgende køretøjer:
Opel Antara (L-A) 11/2006 – 11/2010
Opel Antara (L-A) 01/2011 – 03/2015
Opel Astra H (A-H) 03/2004 – 02/2007
Opel Astra H (A-H) 02/2007 – 11/2010
Opel Corsa D (S07) 10/2006 – 11/2008
Opel Zafira B (A-H) 07/2005 – 06/2010
Opel Zafira B (A-H) 02/2008 – 12/2014
Vigtigt før køb/montering:
Sammenlign stik og kabelharness på billeder/produktinfo med bilens stik – de skal matche både fysisk og teknisk.
Kontrollér at en af de listede OEM radioer sad monteret fra fabrikken.
Kontrollér bilens funktioner, bilindstillinger og ratbetjening (SWC) før endelig samling, da funktioner kan variere afhængigt af udstyrsniveau og eftermarkedsradioens software.

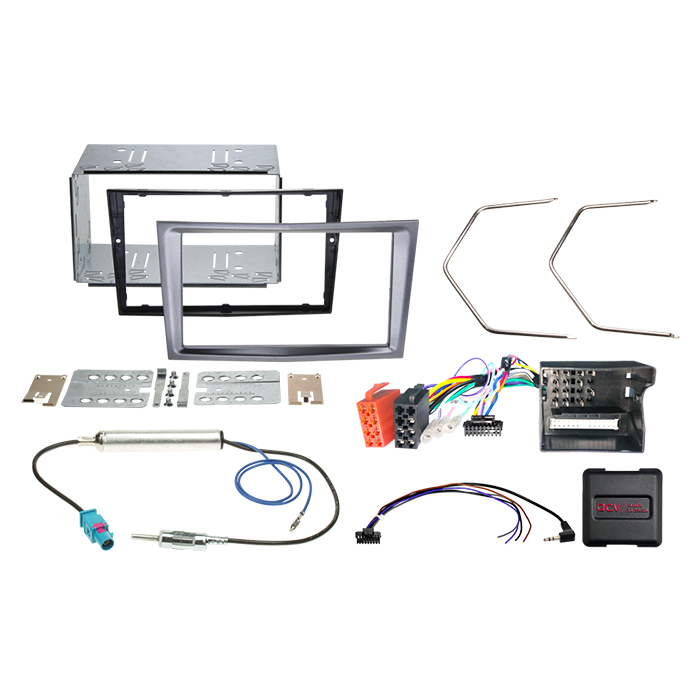

Indhold i pakken:
2-DIN radioramme (facia plate) Opel charcoal-metallic med centerknæk
2-ISO installationskit
CAN-bus/SWC interface til Opel 40-pin Quadlock (multilead)
Antenneadapter Fakra (m) til DIN (m) med 12V phantom power
Afmonteringsnøgler til Opel (1 1/2 ISO)
Tilvalg:
Facia lomme til 2-delt 2-DIN radioramme (ekstra tilbehør kan være påkrævet ved specifik montering)
Monteringsanbefaling:
Montering bør udføres af faguddannet montør. Al konfiguration skal foretages spændingsløst, og den samlede installation bør først tilsluttes bilen til sidst. Efter montering anbefales fuld funktionstest af radio, ratbetjening og bilindstillinger før endelig samling af instrumentbordet.
For mere info - Klik her
Komplet 2-DIN Kit Opel charcoal metallic
Giv din Opel en moderne opgradering med et komplet 2-DIN monteringskit i farven charcoal metallic, der matcher instrumentbordets originale udtryk. Kittet er udviklet i acv pro quality og gør det nemt at udskifte den fabriksmonterede radio (OEM head unit) med en eftermonteret 2-DIN enhed, samtidig med at vigtige køretøjsfunktioner kan bevares afhængigt af bilens udstyr.
Anvendelse
Dette 2-DIN kit bruges til professionel og pæn montering af en eftermonteret 2-DIN radio/navigation i udvalgte Opel-modeller, hvor producenten har anvendt en bilspecifik OEM-enhed. Kittet samler de nødvendige dele til installationen, herunder facia/ramme, CAN-bus interface, ratbetjeningsinterface (SWC) samt relevante adaptere, så du opnår en installation, der både ser original ud og fungerer stabilt i daglig brug.
Kompatibilitet
Passer til følgende modeller (angivne årgange):
Opel Antara (L-A) 11/2006 - 11/2010
Opel Antara (L-A) 01/2011 - 03/2015
Opel Astra H (A-H) 03/2004 - 02/2007
Opel Astra H (A-H) 02/2007 - 11/2010
Opel Corsa D (S07) 10/2006 - 11/2008
Opel Zafira B (A-H) 07/2005 - 06/2010
Opel Zafira B (A-H) 02/2008 - 12/2014
Design og OEM-radioer:
Udviklet til biler med OEM-enheder som CD30 / CD 30 MP3 / CDC40 / CD50 / CD70 / DVD90 (kontrollér altid at stik og radio-type matcher).
Monteringsudskæring til HU-display: 172 mm x 98,5 mm.
Farve: charcoal metallic.
Produktinformation
Type: 2-DIN facia plate med HU connector kit og SWC til Opel (CAN-bus).
Hovedstik: 40-pin Quadlock (Opel).
Ratbetjening (SWC): OEM SWC til 3,5 mm jack / løs ledning (afhænger af eftermonteret HU).
Antenneadapter: Fakra (han) til DIN (han) med 12V phantom power.
Remote til antenneforstærker: blå ledning +12V antenna remote.
Signaler (leveres via interface):
Rød: +12V tænding (klemme 15)
Orange: +12V illumination/lys (klemme 58)
Lilla/hvid: +12V bakgear-signal
Pink: hastighedspuls-signal
Grøn: GND håndbremse-signal
Udgangsbelastning: maks. 250 mA. Ved behov over 250 mA skal relæ anvendes (min. 75 Ohm spolemodstand ved 1 relæ / 150 Ohm ved 2 relæer).
Leveringsomfang:
2-DIN facia plate Opel charcoal metallic med centerknæk
SWC/CAN interface til Opel 40-pin Quadlock (multilead)
Antenneadapter Fakra(m) til DIN(m) med 12V phantom power
Afmonteringsnøgler til Opel (1 1/2 ISO)
Tilvalg: Facia-lomme til 2-delte 2-DIN facia plates (varenr. 271000-06).
Vigtigt at vide
Kontrollér stik og originalt udstyr før montering: Sammenlign de viste stiktyper med bilens stik, og verificér at en af de angivne OEM-radioer har været monteret fra fabrikken.
Funktioner kan variere: Afhængigt af bilens udstyr, software og den eftermonterede head units funktioner kan enkelte betjenings- eller bilfunktioner være begrænsede eller ændre sig. I nogle tilfælde understøttes ikke alle assistentsystemer (fx Trailer Assist, E Call eller andre førerassistentsystemer). Reimporterede biler eller biler med anden software kan give delvis funktion eller manglende kompatibilitet.
Anbefalet installationsprocedure: Test OEM-radioens funktioner og bilindstillinger før demontering, tilslut interface og kabler spændingsløst, og foretag funktionstest af ratbetjening, bilindstillinger og relevante signaler før endelig samling. Ændringer i kabelføring eller modifikation af det forsamlede ledningsnet bør kun udføres af uddannet fagperson og kan påvirke garanti.
