Komplet 2-DIN Kit Opel matt chrome CAN Bus
Få besked når varen kommer på lager
Varen er ikke på lager
Tilmeld dig her i formularen og få besked så snart varen er tilbage på lager.
Tak!
Vi giver besked, når varen er tilbage på lager!
| EAN | 4026724346046 |
| Vægt (Emb.) | 623g |
| Rumfang (Emb.) | 0.008613 |
| Bredde (Emb.) | 270mm |
| Længde (Emb.) | 290mm |
| Højde (Emb.) | 110mm |
Komplet 2-DIN Kit Opel matt chrome CAN Bus – monteringssæt med CAN-bus, SWC og antenneadapter
Dette komplette 2-DIN installationskit i acv pro kvalitet gør det muligt at udskifte bilens originale OEM-radio med en eftermarkeds 2-DIN head unit, samtidig med at vigtige køretøjsfunktioner bevares via CAN-bus. Sættet er udviklet til Opel-køretøjer med 40-pin Quadlock og OEM-radioer fra Blaupunkt, Delphi eller Siemens VDO.
Frontpladen (facia) i matt chrome er designet til at matche instrumentbordets udtryk og giver en korrekt, stabil montering af en standard 2-DIN radio. Kittet inkluderer desuden interface og kabler til ratbetjening (SWC), samt antenneadapter med phantom power, så installationen bliver så tæt på plug-and-play som muligt.
Bemærk:
Signaltype: Analog
Det anbefales at sammenligne stik visuelt og teknisk med bilens originale stik før montering.
Afhængigt af bilens udstyr samt funktioner/software i den nye radio kan enkelte funktioner mangle eller blive erstattet.
Ikke alle køretøjsfunktioner understøttes altid (fx bestemte assistentsystemer). Kontrollér indstillinger i OEM-radio og bil før installation.
Tilslutninger og interfaces
Hovedstik til bil: 40-pin Quadlock Opel
Ratbetjening (OEM SWC): 3,5 mm jack / løse ledninger (afhængigt af radioens SWC-indgang)
Antenne: OEM Fakra (han) til DIN (han) med 12V phantom power
Blå ledning: +12V antenne remote
CAN-bus udgangssignaler (til rådighed via interface)
Rød: +12V tænding (klemme 15)
Orange: +12V belysning (klemme 58)
Lilla/hvid: +12V bakgearssignal
Pink: hastighedspuls (speed pulse)
Grøn: GND parkeringsbremse-signal
Maks. belastning pr. udgang: 250 mA
Ved behov over 250 mA: brug relæ (spolemodstand min. 75 Ohm ved 1 relæ / 150 Ohm ved 2 relæer)
Passer til følgende OEM-radioer
CD30 / CD30MP / CDC40 / CD50 / CD70 / DVD 90
Køretøjer med Blaupunkt / Delphi / Siemens VDO OEM head unit
Passer til følgende køretøjer
Opel Agila (H-B) 04/2008 – 12/2014
Opel Combo (C) 10/2004 – 09/2011
Opel Meriva A (X01) 11/2005 – 03/2010
Opel Signum (Z03) 09/2005 – 08/2008
Opel Tigra Twin Top (X-C) 07/2004 – 11/2009
Opel Vectra C (Z02) 09/2005 – 09/2008
Opel Vivaro A (X83) 09/2006 – 01/2011 (køretøjer med trapez-formet OEM-radio)
Opel Zafira B (A-H) 07/2005 – 06/2010
Opel Zafira B (A-H) 02/2008 – 12/2014
Farve og mål
Farve: matt chrome
Monteringsudskæring (radio/display): 172 mm x 98,5 mm

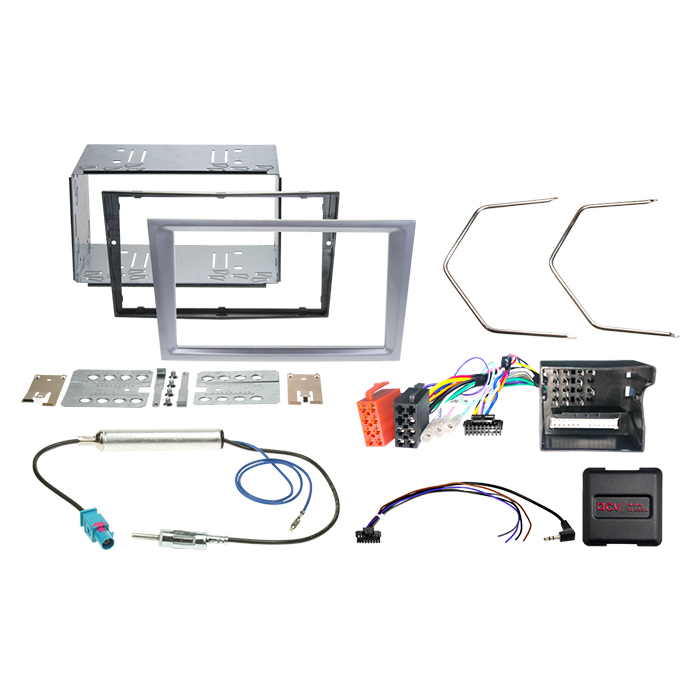

Indhold i pakken
2-DIN facia plate (Opel/Renault/Subaru/Suzuki) i matt chrome
CAN-bus interface og 40-pin Quadlock ledningsnet til Opel
SWC-løsning (ratbetjening) med 3,5 mm jack / løse ledninger
Antenneadapter Fakra (han) til DIN (han) med 12V phantom power
Afmonteringsnøgler til Opel (1 og 1/2 ISO)
Valgfrit tilbehør
Facia-lomme til 2-delt 2-DIN facia plate (ekstra opbevaringsrum) – varenr. 271000-06
Vigtig installationsinformation
Kontrollér funktioner og køretøjsindstillinger i den originale radio før demontering.
Foretag alle forbindelser uden spænding, og tilslut bilens hovedstik som sidste trin.
Efter montering: test ratbetjening, køretøjsfunktioner og indstillinger før endelig samling af instrumentbordet.
Løse ledninger/alternative tilslutninger er beregnet til faguddannede installatører, og ændringer kan påvirke garanti.
For mere info - Klik her
Komplet 2-DIN Kit Opel matt chrome CAN Bus
Opgrader din Opel med en moderne 2-DIN aftermarket-radio, uden at gå på kompromis med bilens originale look. Dette komplette 2-DIN monteringskit i matt chrome er udviklet i acv pro quality og indeholder de nødvendige komponenter til at erstatte en fabriksmonteret OEM-headunit, så installationen bliver både pæn, stabil og funktionel – inkl. CAN Bus-integration og mulighed for ratbetjening (SWC) afhængigt af din radio.
Anvendelse
Kittet bruges til montering af en 2-DIN radio i bilens instrumentbord, hvor producenten har monteret en bilspecifik OEM-radio for at matche kabinens design. Løsningen er ideel, hvis du ønsker f.eks. bedre lyd, navigation, Apple CarPlay/Android Auto eller bakkamera (afhængigt af din nye headunit).
Der medfølger bl.a. 2-DIN facia/ramme, CAN Bus-adapter, radio-tilslutningskabel, SWC-tilslutning samt antenneadapter med 12V phantom, så du kan bevare relevante bilfunktioner og få de rigtige signaler til eftermonteret udstyr.
Kompatibilitet
Passer til udvalgte Opel-modeller med OEM-radio fra Blaupunkt / Delphi / Siemens VDO og typisk med følgende OEM headunits: CD30, CD30MP, CDC40, CD50, CD70, DVD 90.
Understøttede bilmodeller (årgange):
Opel Agila (H-B) 04/2008 - 12/2014
Opel Combo (C) 10/2004 - 09/2011
Opel Meriva A (X01) 11/2005 - 03/2010
Opel Signum (Z03) 09/2005 - 08/2008
Opel Tigra Twin Top (X-C) 07/2004 - 11/2009
Opel Vectra C (Z02) 09/2005 - 09/2008
Opel Vivaro A (X83) 09/2006 - 01/2011 (biler med trapez-formet OEM-radio)
Opel Zafira B (A-H) 07/2005 - 06/2010
Opel Zafira B (A-H) 02/2008 - 12/2014
Vigtigt: Sammenlign altid stik og beslag med bilen før køb. Importbiler eller biler med anden software kan have afvigelser i funktioner.
Produktinformation
Type: Komplet 2-DIN facia plate + HU connector kit + CAN Bus + SWC (analog løsning)
Farve: matt chrome
Radio-stik i bil: 40 Pin Quadlock (Opel)
SWC-tilslutning: OEM ratbetjening til 3,5 mm jack / løse ledninger (afhænger af headunit)
Antenneadapter: Fakra (han) til DIN (han) med 12V phantom
Remote-ledning: blå = +12V antenne remote
Udskæringsmål til 2-DIN radio/display: 172 mm x 98,5 mm
Signaludtag (leveres af interfacet):
rød = +12V tænding (klemme 15)
orange = +12V lys/dæmper (klemme 58)
lilla/hvid = +12V bakgearssignal
pink = hastighedspuls (VSS)
grøn = GND parkeringsbremse-signal
Maks. belastning på udgange: 250 mA. Ved behov over 250 mA skal der anvendes relæ (spolemodstand min. 75 Ohm for 1 relæ / 150 Ohm for 2 relæer).
Med i pakken:
2-DIN facia plate (Opel/Renault/Subaru/Suzuki) matt chrome
SWC-ledningssæt til Opel 40Pin Quadlock (multilead)
Antenneadapter Fakra(m) til DIN(m) 12V phantom
Afmonteringsnøgler til Opel (1½ ISO)
Vigtigt at vide
Kontrollér før endelig montering: Tjek at stiktyper og pin-konfiguration matcher bilens installation, og bekræft hvilken OEM-radio der sad monteret fra fabrikken. Test efter installation ratbetjening (SWC), bilindstillinger og alle relevante funktioner før radioen skrues helt fast.
Begrænsninger kan forekomme: Afhængigt af bilens udstyr og den valgte aftermarket-radio kan enkelte funktioner være begrænsede eller ændre adfærd. I nogle tilfælde understøttes ikke alle avancerede assistentsystemer (f.eks. Trailer Assist, E-Call eller lignende).
Professionel montering anbefales: Tilslutning, omkonfigurering og eventuelle ændringer i ledningsnet bør udføres af faguddannet montør. Fejltilslutning eller ændringer i det præmonterede kabelsæt kan påvirke funktion og garanti.
