| Varenummer | 249 621323091 |
| LEVERANDØR NR. | 621323-09-1 |
| EAN | 4026724341003 |
| Vægt (Emb.) | 568g |
| Rumfang (Emb.) | 0.01249248 |
| Bredde (Emb.) | 260mm |
| Længde (Emb.) | 364mm |
| Højde (Emb.) | 132mm |
Komplet 2-DIN Kit Porsche Cayenne 2011-2016 /Amp sort
Få besked når varen kommer på lager
Varen er ikke på lager
Tilmeld dig her i formularen og få besked så snart varen er tilbage på lager.
Tak!
Vi giver besked, når varen er tilbage på lager!
| EAN | 4026724341003 |
| Vægt (Emb.) | 568g |
| Rumfang (Emb.) | 0.01249248 |
| Bredde (Emb.) | 260mm |
| Længde (Emb.) | 364mm |
| Højde (Emb.) | 132mm |
Komplet 2-DIN Kit Porsche Cayenne 2011-2016 /Amp sort – monteringssæt til eftermontering af 2-DIN radio
Dette komplette 2-DIN installationskit til Porsche Cayenne gør det muligt at udskifte bilens originale OEM-headunit (PCM 3.1) med en eftermarkeds 2-DIN radio, samtidig med at nødvendige signaler og betjening integreres via CAN-bus. Sættet er udviklet til at passe ind i instrumentbordets originale design og leveres med de adaptere og interfaces, der typisk kræves for en korrekt og professionel montering.
Vigtigt før montering:
Kontrollér alle funktioner og indstillinger i den originale radio, inden den afmonteres.
Sammenlign stik og ledningsnet visuelt og teknisk med bilens originale forbindelser, før endelig installation.
Test alle funktioner, før radio og panel monteres endeligt.
Bemærk, at enkelte bilfunktioner i nogle tilfælde ikke understøttes (fx visse førerassistentsystemer afhængigt af bilens udstyrsniveau).
Kompatibilitet:
Porsche Cayenne 2014–2016
Til køretøjer med PCM 3.1 OEM headunit
Til køretøjer med OEM analogt forstærket lydsystem
Ikke egnet til køretøjer med OEM Burmester 3D High End Surround forstærkersystem
Til MOST-forstærkede systemer kræves en anden løsning (se MOST-variant).
Farve:
Sort
Tilslutninger og adaptere (tekniske specifikationer):
CAN-bus interface
Hovedstik: 40-pin Quadlock (Porsche)
Antenneadapter: Fakra (han) > DIN (han)
Bakkamera: RCA gul > indgang til bagkamera (rear view camera input)
AUX: RCA rød/hvid > AUX-indgang
Forstærket system: RCA rød/hvid (ikke tilsluttet i dette kit)
LVDS > USB-indgang
Blue/white (remote): +12 V amp switched remote
Tilgængelige signaler via interface:
Håndbremse (park brake)
Bakgear (reverse)
Tænding (ignition)
Hastighedspuls (speed pulse)
Ratbetjening (SWC)
PDC-lyde / chimes
Passer til følgende køretøjer:
Porsche Cayenne (2014–2016)

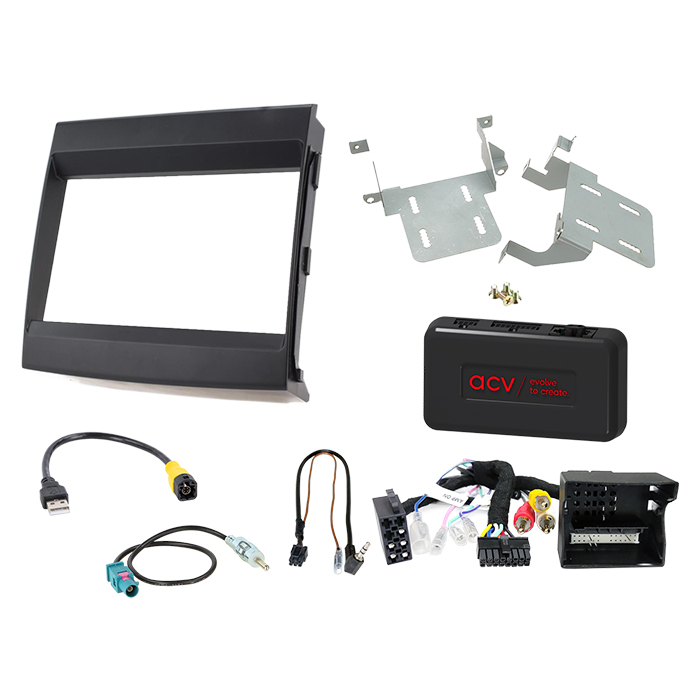

Indhold (scope of delivery):
2-DIN faciaplate / radioramme til Cayenne 2011–2016, sort (381323-09-1)
SWC-interface/adapter Porsche (Quadlock) (42spo008)
SWC ACV lead > Multilead til forskellige headunits (42ctmultilead)
Antenneadapter Fakra (han) > DIN (han) (1520-01)
Generel monteringsvejledning
Monteringsanbefaling (kort):
1) Afbryd OEM-headunit spændingsfrit.
2) Kontrollér interface- og kabelkonfiguration uden spænding.
3) Tilslut radiokabel efter den nye radios anvisninger.
4) Tilslut øvrige forbindelser (SWC, kamera, antenne m.m.).
5) Tilslut bilens hovedforbindelse til sidst.
6) Konfigurér interface og eftermarkedsradio iht. vejledning.
7) Udfør funktionstest (ratbetjening, PDC-lyde, tænding, bak-signal m.m.), før endelig samling.
Bemærk:
Tilslutninger, ændringer i ledningsnet og alternative forbindelser bør kun udføres af en uddannet fagmontør. Ændringer på det præmonterede ledningsnet kan påvirke produktets garanti og kræver kontrol op mod bilens kabeldiagram samt eventuelle producentgodkendelser.
For mere info - Klik her
Komplet 2-DIN Kit Porsche Cayenne 2011-2016 /Amp sort
Opgrader din Porsche Cayenne med en moderne 2-DIN radio- eller infotainmentskærm uden at gå på kompromis med bilens originale udtryk. Dette komplette 2-DIN monteringskit er udviklet til at erstatte OEM-enheden på en professionel måde og indeholder de nødvendige adaptere og interfaces til en pæn og funktionel integration i instrumentbordet. Perfekt til dig, der ønsker bedre lyd, navigation, Apple CarPlay/Android Auto (afhængigt af eftermonteret enhed) og en mere tidssvarende brugeroplevelse.
Anvendelse
Kittet bruges til montering af en 2-DIN eftermonteringsradio i Porsche Cayenne og er lavet til biler med PCM 3.1 originalt anlæg samt analogt forstærket system (ikke Burmester 3D High End Surround). Det understøtter integration via CAN-bus og hjælper med at genskabe vigtige bilsignaler og betjeningsfunktioner ved udskiftning af OEM head unit.
Følgende signaler leveres via interface: håndbremse, bakgear, tænding, hastighedspuls, ratbetjening (SWC) samt PDC-chimes. Der er desuden +12V remote til forstærker (blå/hvid) til korrekt tænd/sluk-styring af amplifier.
Kompatibilitet
Porsche Cayenne årgang 2011-2016 (applikation angivet til 2014-2016 i produktdata, men faciapanel er til 2011-2016). Kittet er til 40-pin Quadlock og er beregnet til køretøjer med PCM 3.1.
Ikke egnet til biler med OEM Burmester 3D High End Surround. Har bilen MOST OEM forstærkersystem, kræves et andet kit (MOST-version) for korrekt funktion.
Produktinformation
Farve: sort
Tilslutninger og adaptere i kittet omfatter:
CAN-bus interface
40-pin Quadlock (Porsche)
Fakra(m) til DIN(m) antenneadapter
RCA gul til bakkamera-input
RCA rød/hvid til AUX-input
LVDS til USB input
Leveringsomfang:
2-DIN faciaplate til Cayenne 2011-2016 (sort)
SWC-interface/adapter til Porsche (Quadlock)
SWC lead til multilead (til forskellige head units)
Antenneadapter Fakra(m) til DIN(m)
Vigtigt at vide
Kontrollér altid stik og kompatibilitet før montering: Sammenlign de viste/angivne harness-stik med bilens stik og verificér, at de passer både fysisk og teknisk.
Funktioner kan variere: Afhængigt af bilens udstyr og den valgte eftermonteringsenhed kan enkelte OEM-funktioner være begrænsede eller ikke understøttede (fx visse førerassistentsystemer). Gennemgå bilens og OEM-enhedens indstillinger før afmontering, og test alle funktioner før endelig montering.
Professionel installation anbefales: Ændringer i kabling, alternative tilslutninger og modifikationer bør kun udføres af faguddannet installatør. Forkert tilslutning kan påvirke bilens funktioner og kan have betydning for garanti. Modifikation af den præmonterede ledningsnetkonfiguration kan medføre, at produktets garanti bortfalder.
