Komplet 2 DIN Kit Porsche Cayenne 2011-2016 Infodapter
Få besked når varen kommer på lager
Varen er ikke på lager
Tilmeld dig her i formularen og få besked så snart varen er tilbage på lager.
Tak!
Vi giver besked, når varen er tilbage på lager!
| EAN | 4026724341034 |
| Vægt (Emb.) | 760g |
| Rumfang (Emb.) | 0.01249248 |
| Bredde (Emb.) | 260mm |
| Længde (Emb.) | 364mm |
| Højde (Emb.) | 132mm |
Komplet 2 DIN Kit – Porsche Cayenne 2011-2016 med infodapter
Komplet monterings- og adapterkit til udskiftning af original Porsche PCM 3.1 enhed i Porsche Cayenne (2011–2016) med en eftermarkeds 2-DIN radio. Sættet er udviklet til at passe bilens instrumentbord visuelt og teknisk, så du får en pæn 2-DIN integration samt nødvendige interfaces til at bevare centrale køretøjsfunktioner via CAN-bus og MOST (ved originale forstærkersystemer).
Passer til:
Porsche Cayenne (2011 – 2016)
Farve: Sort
Kompatibilitet og vigtige bemærkninger:
Til køretøjer med ratbetjening (SWC) og CAN-bus
Til køretøjer med PCM 3.1 original head unit
Til køretøjer med originalt MOST-forstærkersystem
Ikke egnet til køretøjer med Burmester 3D High End Surround originalt forstærkersystem
Afhængigt af bilens udstyr kan enkelte funktioner være begrænset (fx Trailer Assist, E-Call eller andre førerassistentsystemer). Kontroller bilens OEM-indstillinger og test alle funktioner før endelig montering.
Signaler og funktioner der leveres via interface:
Tænding (Ignition)
Hastighedspuls (Speed pulse)
Bak (Reverse)
Parkeringsbremse (Park brake)
Ratbetjening (SWC)
OPS/parkvisualisering
PDC-lydsignaler (chimes)
Tilslutninger og stiktyper:
Hovedstik: 40-pin Quadlock (Porsche)
Antenne: Fakra (han) til DIN (han)
Bakkamera: RCA gul til radioens bakkamera-indgang
AUX: RCA rød/hvid til radioens AUX-indgang
Forstærkersystem: RCA rød/hvid til forstærket system (bemærk: ingen fader)
USB: LVDS til USB-indgang (via medfølgende USB-adapter)
Blå/hvid ledning: +12V AMP remote (tændt)
For adgang til indstillinger: tilslut reverse-signal output (lilla/hvid) til radioen
For visning/opsætning: tilslut og konfigurer radioens bakkamera-indgang

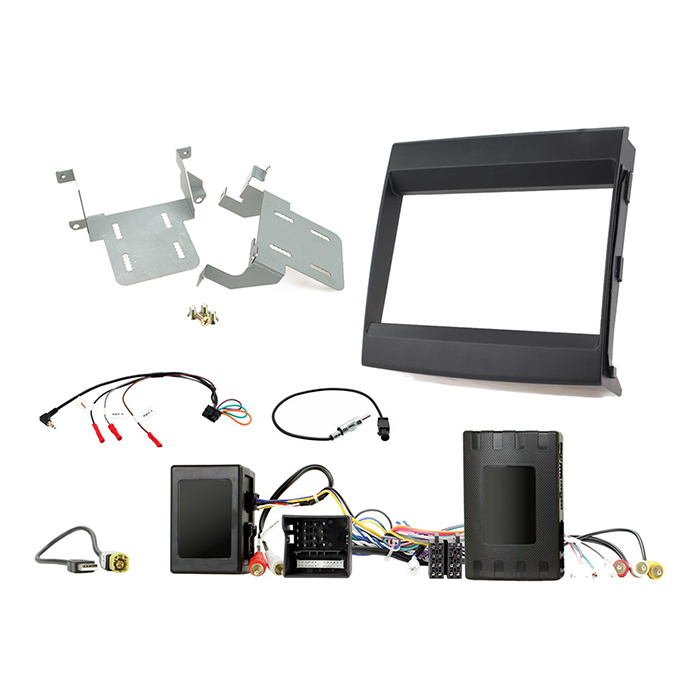

Indhold i pakken:
2-DIN radioramme/faciaplate til Porsche Cayenne 2011–2016, sort (381323-09-1)
Infodapter til Porsche 911/Cayenne/Macan/Panamera – AMP MOST (43upo02)
SWC ACV lead til Multilead (afhængigt af radio) (42ctmultilead)
Antenneadapter Fakra (han) til DIN (han) (1520-01)
Antenneadapter Fakra dobbelt (han) til DIN (han) med 12V phantom power (1524-77)
USB-adapter til Porsche (til forskellige køretøjer)
Monteringsanbefaling (kort):
Kontroller først alle funktioner og bilens indstillinger i den originale PCM-enhed
Afbryd den originale head unit spændingsfrit
Kontroller alle interface- og kabeltilslutninger spændingsfrit før tilslutning
Tilslut radioens kabler iht. radioens manual og tilslut øvrige forbindelser (kamera, SWC, antenne/phantom m.m.)
Tilslut hovedforbindelsen til bilen til sidst
Konfigurer interface og eftermarkedsradio og udfør fuld funktionstest før endelig samling
Teknisk note:
Ændringer i kabelkonfiguration og tilslutninger bør kun udføres af faguddannet montør. Modifikationer af det præmonterede ledningsnet kan påvirke produktgaranti og kræver altid kontrol op imod bilens ledningsdiagram.
For mere info - Klik her
Komplet 2 DIN Kit Porsche Cayenne 2011-2016 Infodapter
Opgrader din Porsche Cayenne med en moderne 2-DIN eftermonteringsradio uden at gå på kompromis med bilens originale udtryk. Dette komplette 2 DIN monteringssæt inkluderer både faciapanel, HU-adaptere og infodapter til CAN-bus og MOST, så du får en professionel integration i instrumentbordet. Perfekt til dig, der vil montere en ny 2-DIN head unit med fx navigation, Bluetooth, CarPlay/Android Auto (afhængigt af radio) og samtidig bevare vigtige bilfunktioner.
Anvendelse
Sættet bruges til udskiftning af original OEM-radio i Cayenne, hvor fabrikken har monteret en bilspecifik head unit (PCM 3.1). Med dette kit får du de nødvendige komponenter til korrekt montering, signaltilpasning og funktionel integration.
Infodapteren leverer relevante køretøjssignaler til eftermonteringsradioen og hjælper med at genskabe centrale funktioner som ratbetjening (SWC) og PDC/OPS-visning og chimes (afhængigt af radioens understøttelse og bilens udstyr).
Kompatibilitet
Bilmodel: Porsche Cayenne
Årgang: 2011-2016
OEM head unit: PCM 3.1
System: CAN-bus + MOST (forstærket system)
Bemærk: Egnet til biler med OEM MOST-forstærket system, men ikke til modeller med Burmester 3D High End Surround OEM-forstærkersystem.
Produktinformation
Farve: Sort
Stik/tilslutninger:
40-pin Quadlock (Porsche)
Fakra(m) til DIN(m) antenneadapter (inkl. phantom power afhængigt af adapter)
RCA gul til bakkamera-indgang
RCA rød/hvid til AUX-indgang
RCA rød/hvid til forstærket system (ingen fader)
LVDS til USB input
Leverede signaler/funktioner:
Park brake (håndbremse signal)
Reverse (bakgear signal)
Ignition (tænding)
Speed pulse (hastighedspuls)
SWC (ratbetjening)
OPS/PDC-visualisering
PDC chimes
Indhold i pakken:
2-DIN faciapanel Porsche Cayenne 2011-2016, sort
Infodapter til Porsche (911/Cayenne/Macan/Panamera) Amp MOST
SWC lead til multilead (afhængigt af head unit)
Antenneadapter Fakra(m) til DIN(m)
Antenneadapter Fakra(m) dobbelt til DIN(m) med 12V phantom power
USB-adapter til Porsche (afhængigt af køretøj)
Vigtigt at vide
Dette er et avanceret monteringssæt til CAN-bus/MOST, og vi anbefaler montering af faguddannet installatør. Kontroller altid radioens stik og sammenlign med bilens stik før endelig installation, så det passer både optisk og teknisk.
Inden endelig montering bør du:
1) Kontrollere OEM-radioens funktioner og bilens indstillinger
2) Tilslutte og teste alle funktioner, før radioen bygges helt i
3) Være opmærksom på, at enkelte køretøjsfunktioner i nogle tilfælde ikke kan understøttes (fx bestemte assistentsystemer afhængigt af bilens udstyr og eftermonteringsradioen).
Tip: For at få adgang til indstillinger kan det være nødvendigt at forbinde reverse-signal output (purple/white) til radioen. Til visning/opsætning kan bakkamera-indgangen på radioen skulle konfigureres korrekt.
