| Varenummer | 249 621323083 |
| LEVERANDØR NR. | 621323-08-3 |
| EAN | 4026724340983 |
| Vægt (Emb.) | 665g |
| Rumfang (Emb.) | 0.01249248 |
| Bredde (Emb.) | 260mm |
| Længde (Emb.) | 364mm |
| Højde (Emb.) | 132mm |
Komplet 2-DIN Kit Porsche Panamera 2009-2016 /Amp
Få besked når varen kommer på lager
Varen er ikke på lager
Tilmeld dig her i formularen og få besked så snart varen er tilbage på lager.
Tak!
Vi giver besked, når varen er tilbage på lager!
| EAN | 4026724340983 |
| Vægt (Emb.) | 665g |
| Rumfang (Emb.) | 0.01249248 |
| Bredde (Emb.) | 260mm |
| Længde (Emb.) | 364mm |
| Højde (Emb.) | 132mm |
Komplet 2-DIN Kit Porsche Panamera 2009-2016 / Amp MOST – radioramme og adapterkit til eftermontering
Dette komplette 2-DIN monteringskit er udviklet til Porsche Panamera (970) og gør det muligt at udskifte den originale fabriksradio (PCM 3.1) med en eftermarkeds 2-DIN headunit, samtidig med at centrale køretøjsfunktioner videreføres via CAN-bus og MOST-forstærket lydsystem. Kittet matcher bilens instrumentbord visuelt og leveres med de nødvendige adaptere til en professionel installation.
Anvendelse og kompatibilitet
Passer til:
Porsche Panamera (970) 09/2009 – 04/2013
Porsche Panamera (970) 07/2013 – 07/2016
Forudsætninger/begrænsninger:
Køretøjer med PCM 3.1 OEM headunit
Køretøjer med MOST OEM forstærket system (amp MOST)
Ikke egnet til biler med 360° kamerasystem
Ikke egnet til biler med Burmester 3D High End Surround OEM forstærket system
Tekniske data
Farve: Sort
Monteringsudskæring (display/åbning): 172 mm x 98,5 mm
Bus-system: CAN-bus
Hovedstik: 40-pin Quadlock (Porsche)
Tilslutninger og adaptere (inkluderet)
OEM ratbetjening (SWC) til eftermarkedsradio: 3,5 mm jack / løse ledninger (afhænger af radioens SWC-indgang)
Antenneadapter: Fakra(m) til DIN(m)
Dobbelt antenneadapter med phantom power: Fakra(m) (double) til DIN(m) med 12 V phantom
MOST forstærket system: MOST til RCA (rød/hvid) for lydsignal til eftermarkeds HU (front preamp output)
OEM USB HSD/LVDS til USB-A
OEM bakkamera til RCA (gul)
Signaler, der stilles til rådighed (udgange)
Rød: +12 V tænding (klemme 15)
Orange: +12 V illumination/lys (klemme 58)
Lilla/hvid: +12 V bakgearssignal
Pink: hastighedspuls (VSS)
Grøn: GND parkeringsbremse-signal
Belastningskapacitet udgange: maks. 250 mA
Ved strømbehov over 250 mA: anvend relæ (min. 75 Ohm spolemodstand for 1 relæ / 150 Ohm for 2 relæer)
Vigtige bemærkninger om funktioner
PDC-chimes understøttes
Fader-funktion understøttes ikke ved MOST forstærket system
Køretøjsindstillinger via OEM headunit understøttes ikke (vehicle settings not supported)
Afhængigt af bilens udstyr og den valgte eftermarkedsradio kan enkelte betjeningsfunktioner mangle eller blive erstattet.
Importbiler eller biler med anden software kan have begrænset kompatibilitet.
Montering og anbefalinger
Kittet er beregnet til fagligt uddannet montør. Sammenlign altid de viste stiktyper med bilens originale stik, og bekræft at der originalt har været en af de angivne OEM-enheder installeret, før montage påbegyndes.
Kontrollér før endelig samling:
Bilens funktioner og indstillinger i OEM headunit
Ratbetjening (SWC), kamera og øvrige tilslutninger
Interface-konfiguration (inkl. eventuelle DIP-switch indstillinger iht. radioens manual)
Bemærk: Headunit monteres uden metalmontagekurv og uden HU trimramme.
Ledningsfarver til remote (styring)
Blå: +12 V antenne remote
Blå/hvid: +12 V forstærker remote

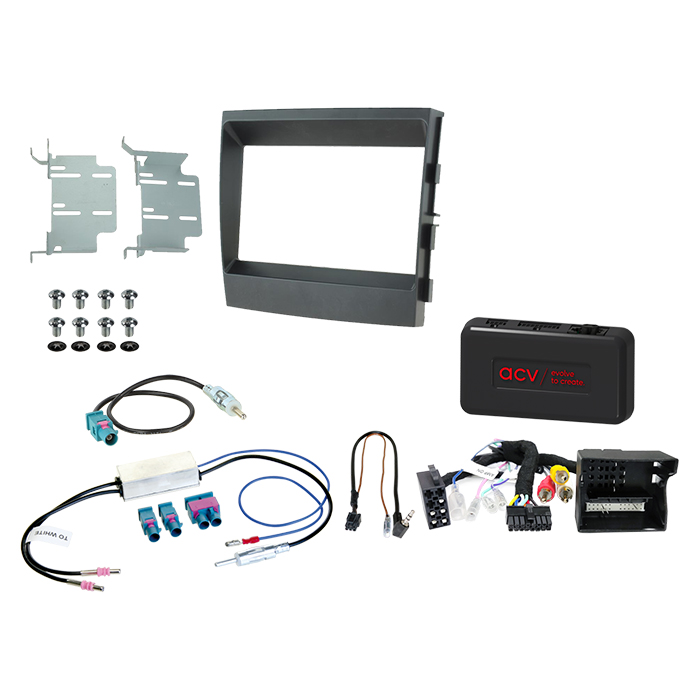

Indhold i pakken
2-DIN facia plate / radioramme til Porsche Panamera (970) 09/2009–07/2016 (item: 381323-08-1)
SWC/CAN-interface ledningssæt til Porsche 40-pin med Amp MOST (item: 42xpo007-0)
Antenneadapter Fakra(m) til DIN(m) (item: 1520-0-0)
Dobbelt antenneadapter Fakra(m) (double) til DIN(m) med 12 V phantom (item: 1524-77-0)
For mere info - Klik her
Komplet 2-DIN Kit Porsche Panamera 2009-2016 /Amp MOST
Opgrader din Porsche Panamera (970) med en moderne eftermonteret 2-DIN radio, uden at gå på kompromis med bilens originale look. Dette komplette 2-DIN monteringskit er udviklet til biler med PCM 3.1 og MOST-forstærkersystem, og indeholder de nødvendige adaptere og interfaces til en professionel integration i bilens eksisterende installation.
Anvendelse
Kittet bruges til udskiftning af originalt OEM head unit med en 2-DIN eftermonteringsenhed (HU). Du får en løsning, der samler de vigtige forbindelser i én pakke, så installationen bliver mere enkel og driftsikker.
Understøtter typisk integration af:
• CAN-Bus signaler (tænding, lys, bakgear, hastighedspuls m.m.)
• Ratbetjening (SWC) via 3,5 mm jack / løse ledninger (afhængigt af HU)
• Antenneadapter Fakra til DIN (inkl. dobbelt Fakra til DIN med 12V phantom)
• MOST-forstærker via RCA (rød/hvid) til eftermonteret HU pre-out
• Bakkamera til RCA (gul)
• OEM USB HSD/LVDS til USB-A
• PDC chimes understøttes
Kompatibilitet
Passer til:
Porsche Panamera (970) 09/2009 - 04/2013
Porsche Panamera (970) 07/2013 - 07/2016
Krav/forudsætninger:
• Køretøjer med PCM 3.1 original radioenhed
• Køretøjer med MOST OEM forstærkersystem
Ikke egnet til:
• Biler med 360° kamerasystem
• Biler med Burmester 3D High End Surround OEM forstærkersystem
Bemærk: Reimporterede biler eller biler med afvigende software kan have begrænsninger i funktioner.
Produktinformation
Farve: Sort
Udsparing til HU-display: 172 mm x 98,5 mm
Hovedstik: 40-pin Quadlock (Porsche)
Leverede signaler (via interface):
• +12V tænding (clamp 15)
• +12V illumination (clamp 58)
• +12V bak-signal
• Hastighedspuls
• Park brake GND-signal
Udgangsbelastning: 250 mA maks. pr. udgang. Ved behov over 250 mA skal relæ anvendes (spolemodstand min. 75 Ohm for 1 relæ / 150 Ohm for 2 relæer).
MOST til RCA: OEM MOST-forstærket system til RCA (rød/hvid) til front preamp output på eftermonteret HU.
Fader-funktion: Ikke understøttet ved MOST-forstærkersystem.
Fjernudgange:
• Blå: +12V antenne remote
• Blå/hvid: +12V amp remote
Leveringsomfang:
• 2-DIN faciaplate til Porsche Panamera (970) 2009-2016
• SWC/CAN interface til Porsche 40-pin (Multilead) med Amp MOST
• Antenneadapter Fakra(m) til DIN(m)
• Antenneadapter dobbelt Fakra(m) til DIN(m) med 12V phantom
Vigtigt at vide
Kontrollér altid stik og opsætning før montering: Sammenlign bilens stik visuelt og teknisk med kittets stik, og verificér at din bil er født med en af de kompatible OEM head units. Test alle funktioner (ratbetjening, PDC, kamera, bilindstillinger) før endelig samling.
Begrænsninger kan forekomme: Afhængigt af bilens udstyr og software samt funktionerne i den valgte eftermonterede radio kan enkelte funktioner mangle eller blive erstattet. Nogle bilindstillinger kan være ikke understøttet, og førerassistentsystemer kan have begrænset integration.
Montering: Head unit monteres uden metalbur og uden trimramme til HU. DIP-switch indstillinger og konfiguration skal følge producentens manual til den eftermonterede enhed og interfacet. Installation og eventuelle kabelændringer bør udføres af faguddannet montør.
