| Varenummer | 249 621328064 |
| LEVERANDØR NR. | 621328-06-4 |
| EAN | 4026724346084 |
| Vægt (Emb.) | 665g |
| Rumfang (Emb.) | 0.008613 |
| Bredde (Emb.) | 270mm |
| Længde (Emb.) | 290mm |
| Højde (Emb.) | 110mm |
Komplet 2-DIN Kit Seat Ibiza 2008-2015 dublin grå
Få besked når varen kommer på lager
Varen er ikke på lager
Tilmeld dig her i formularen og få besked så snart varen er tilbage på lager.
Tak!
Vi giver besked, når varen er tilbage på lager!
| EAN | 4026724346084 |
| Vægt (Emb.) | 665g |
| Rumfang (Emb.) | 0.008613 |
| Bredde (Emb.) | 270mm |
| Længde (Emb.) | 290mm |
| Højde (Emb.) | 110mm |
Komplet 2-DIN Kit Seat Ibiza 2008-2015 dublin grey – radioramme, CAN-bus adapter og ratbetjening
Dette komplette 2-DIN monteringssæt i acv pro quality gør det muligt at udskifte bilens originale OEM-hovedenhed (radio/navigation) med en eftermarkeds 2-DIN enhed i Seat Ibiza (6J). Sættet er designet til at matche instrumentbordets originale udseende i farven dublin grey og indeholder de nødvendige adaptere til at bevare centrale funktioner via CAN-bus, inkl. understøttelse af ratbetjening (SWC) afhængigt af bil og radio.
Fordele:
Komplet 2-DIN løsning til Seat Ibiza (6J)
Faciaplate/radioramme i dublin grey (AM1) der passer til kabinens design
CAN-bus interface til tænding, belysning m.m. (afhængigt af bilens opsætning)
Adapter til OEM ratbetjening (SWC) til eftermarkedsradio
Antenneadapter Fakra til DIN med 12V phantom power
Passer til følgende køretøjer:
Seat Ibiza (6J) 06/2008 – 02/2012
Seat Ibiza (6J) 03/2012 – 06/2015
Vigtig kompatibilitet (03/2012 – 06/2015):
Gælder køretøjer med switch panel under hovedenheden (HU)
Ikke kompatibel med køretøjer hvor dæktryksovervågning (TPMS) sidder i switch panelet
Ikke kompatibel med køretøjer med PDC-knap i switch panelet
Hvis switch panelet ikke kan anvendes: Seat OEM reservedel kan være nødvendig (centerkonsol switch-indsats, hvor udeladte funktioner erstattes)
Hvis switch strip ikke kan anvendes: der kan være behov for kabel-forlænger
Kabel-forlænger (separat): Harness Seat Ibiza 03/2012-06/2015 Switch Panel – item: zpb1328-08-1
Tekniske data:
CAN Bus: Ja
Bil-stik: 40 Pin Quadlock VAG
SWC udgang: OEM ratbetjening > 3,5 mm jack / løse ledninger (afhænger af radioens SWC-standard)
Antenne: OEM Fakra (han) > DIN (han) med phantom power
Blå ledning: +12V antenne remote
Monteringsudskæring (HU/display): 172 mm x 98,5 mm
Farve: dublin grey (AM1)
Tilgængelige signaler fra interfacet (afhængigt af bil/softwareniveau):
Rød: +12V tænding (klemme 15)
Orange: +12V belysning (klemme 58)
Lilla/hvid: +12V bakgearssignal
Pink: hastighedspuls (VSS)
Grøn: GND parkeringsbremsesignal
Maks. belastning pr. udgang: 250 mA
Ved strømbehov over 250 mA: anvend relæ (min. 75 Ohm spolemodstand ved 1 relæ / 150 Ohm ved 2 relæer)
Bemærk om funktioner:
Afhængigt af bilens udstyr og eftermarkedsradioens funktioner/software kan enkelte funktioner mangle eller blive erstattet af andre funktioner.
Ikke alle køretøjsfunktioner understøttes nødvendigvis (eksempelvis Trailer Assist, eCall eller visse førerassistentsystemer).
Reimporterede køretøjer eller køretøjer med afvigende software kan medføre begrænset funktionalitet.
Kontrol før køb og montering:
Sammenlign de viste stiktyper med stikkene i bilen, og verificér at de passer både optisk og teknisk
Kontrollér at en af de kompatible OEM-hovedenheder har siddet i bilen fra fabrikken
Kontrollér bilens OEM-indstillinger og funktioner før demontering
Test ratbetjening (SWC) og øvrige funktioner før endelig samling
DIP-switch / opsætning:
Interface og/eller kabel kan kræve DIP-switch indstilling til din eftermarkedsradio (se manualen for korrekt indstilling til radiofabrikanten).

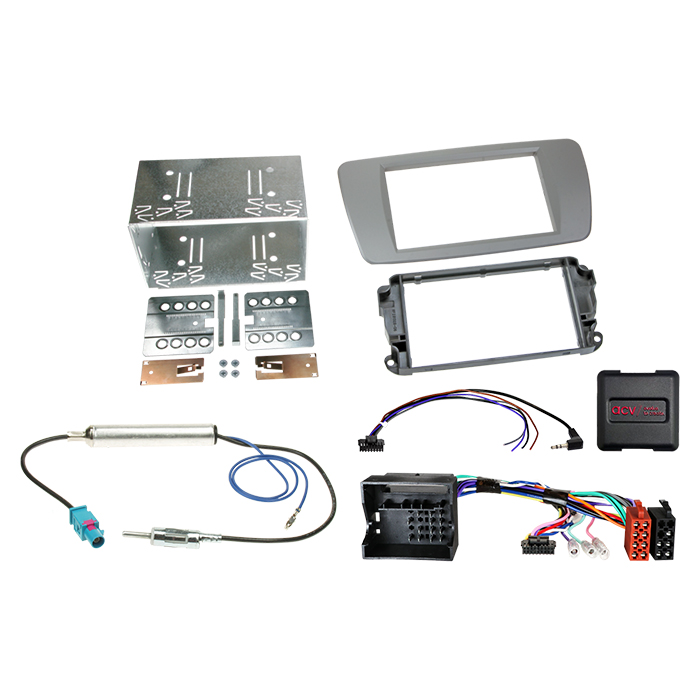

Indhold (scope of delivery):
2-DIN facia plate / radioramme Seat Ibiza (6J) dublin grey – item: 381328-06-4
SWC interface til Seat/Skoda/VW 40Pin Quadlock (Multilead, bulk) – item: 42xvw002-0
Antenneadapter Fakra (han) > DIN (han) med 12V phantom power (bulk) – item: 1524-03-0
Tilvalg (separat):
Lomme til 2-DIN facia plates (2-delt) – item: 271000-06
Facia pocket INBAY til 2-DIN facia plates (2-delt) – item: 241000-06-1
Monteringsanbefaling (kort):
1) Kontrollér alle OEM funktioner og bilindstillinger før afmontering
2) Afbryd den originale hovedenhed spændingsfrit
3) Tilslut interface og kabler spændingsfrit og kontrollér konfiguration
4) Tilslut eftermarkedsradio efter radioens monteringsvejledning
5) Tilslut bilens hovedstik til sidst
6) Konfigurér interface og radio (SWC, kamera, handsfree, antenne phantom power m.m.) og udfør funktionstest før endelig samling
For mere info - Klik her
Komplet 2-DIN Kit Seat Ibiza 2008-2015 dublin grey
Opgrader din Seat Ibiza med en moderne 2-DIN radio, navigation eller multimedieenhed – uden at gå på kompromis med kabinens originale look. Dette komplette 2-DIN monteringskit i farven dublin grey (AM1) er udviklet i acv pro quality og indeholder de nødvendige adaptere til en professionel udskiftning af fabriksmonteret head unit, så du får en pæn, tæt og OEM-lignende finish i instrumentbordet.
Anvendelse
Kittet bruges til at erstatte den originale radio (OEM HU) med en eftermonteret 2-DIN enhed og samtidig bevare vigtige tilslutninger og funktioner via bilens CAN-bus, hvor muligt.
Velegnet til dig, der ønsker:
• 2-DIN ramme/facia der matcher bilens interiør
• Interface til ratbetjening (SWC) via 3,5 mm jack/lose ledninger (afhænger af din radio)
• Antenneadapter med phantom power, så antenneforstærkeren får strøm
Kompatibilitet
Bilmodel: Seat Ibiza (6J)
Årgang: 06/2008 – 02/2012 og 03/2012 – 06/2015
Vigtigt for biler fra 03/2012 – 06/2015 med switchpanel under radioen:
Ikke kompatibel med køretøjer, hvor switchpanelet indeholder dæktryksovervågning eller PDC-knap.
Hvis switchpanelet ikke kan genbruges, kan der være behov for Seat OEM reservedel (centerkonsol switch-indsats) for at supplere udeladte funktioner.
Hvis switchstriben ikke passer, kan der være behov for kabel-forlænger (Harness Seat Ibiza 03/2012–06/2015 Switch Panel, varenr. zpb1328-08-1).
Bemærk: Importbiler eller biler med anden software kan have begrænsninger i funktionalitet.
Produktinformation
Type: 2-DIN facia plate med HU-tilslutningskit og SWC-interface
Farve: dublin grey (AM1)
Monteringsudskæring til HU-display: 172 mm x 98,5 mm
CAN-bus: Ja
Hovedstik: 40-pin Quadlock (VAG)
Ratbetjening (OEM SWC): til 3,5 mm jack / løse ledninger (afhænger af eftermonteret enhed)
Antenne: Fakra (m) til DIN (m) med 12V phantom power
Signaler til rådighed (afhænger af bil/opsætning):
Rød: +12V tænding (klemme 15)
Orange: +12V belysning (klemme 58)
Lilla/hvid: +12V bak-signal
Pink: hastighedspuls (speed pulse)
Grøn: GND håndbremse-signal
Maks. belastning på udgange: 250 mA
Pakken indeholder:
2-DIN facia plate til Seat Ibiza (6J) i dublin grey (varenr. 381328-06-4)
SWC-interface til Seat/Skoda/VW 40-pin Quadlock multilead (varenr. 42xvw002-0)
Antenneadapter Fakra(m) til DIN(m) med 12V phantom power (varenr. 1524-03-0)
Valgfrit tilbehør:
Lommer til 2-delt 2-DIN facia (varenr. 271000-06)
INBAY® facia-lomme til 2-delt 2-DIN facia (varenr. 241000-06-1)
Vigtigt at vide
Før montering bør du sammenligne stik på det medfølgende kabelsæt med bilens stik og sikre, at de passer både optisk og teknisk. Kontrollér også, at din bil oprindeligt har haft en af de kompatible OEM head units.
Afhængigt af bilens udstyr og den eftermonterede radios software kan enkelte funktioner mangle eller ændre adfærd. Det kan eksempelvis gælde visse førerassistentsystemer. Kontrollér bilens indstillinger og funktioner i den originale radio, inden udskiftning, og lav en fuld funktionstest af ratbetjening og øvrige funktioner, før endelig samling.
Interface og dip switch-indstillinger skal tilpasses den valgte radio i henhold til manualen. Ændringer i kabling og tilslutninger bør udføres af faguddannet montør, da fejlkobling kan påvirke funktion, garanti og bilens elektronik.
