Komplet 2-DIN Kit Seat Ibiza 2008-2015 grå
Få besked når varen kommer på lager
Varen er ikke på lager
Tilmeld dig her i formularen og få besked så snart varen er tilbage på lager.
Tak!
Vi giver besked, når varen er tilbage på lager!
| EAN | 4026724346077 |
| Vægt (Emb.) | 665g |
| Rumfang (Emb.) | 0.008613 |
| Bredde (Emb.) | 270mm |
| Længde (Emb.) | 290mm |
| Højde (Emb.) | 110mm |
Komplet 2-DIN Kit Seat Ibiza 2008-2015 – conomera grey
Komplet 2-DIN monteringssæt i acv pro quality til Seat Ibiza (6J), der gør det muligt at udskifte den originale fabriksradio (OEM head unit) med en eftermarkeds 2-DIN radio, samtidig med at bilens integration og funktioner som ratbetjening (SWC) bevares via CAN-bus.
Bilproducenter bruger ofte modelspecifikke radioer for at matche instrumentbordets design. Med dette 2-DIN kit får du en facia plate/radioramme i korrekt farve (conomera grey) samt nødvendige adaptere og interface, så installationen bliver både pæn og teknisk kompatibel.
Kompatibilitet og vigtige bemærkninger:
Kit’et er til CAN-bus køretøjer.
Ikke alle bilfunktioner kan altid understøttes ved eftermontering (afhængigt af bilens udstyr og den valgte radio), og enkelte funktioner kan bortfalde eller blive løst på anden måde.
Sammenlign altid bilens stik med de viste/angivne stiktyper og kontrollér, at der sad en kompatibel OEM radio i bilen før montage.
Passer til følgende køretøjer:
Seat Ibiza (6J) 06/2008 – 02/2012
Seat Ibiza (6J) 03/2012 – 06/2015
Vigtigt for Ibiza 03/2012 – 06/2015 med kontaktpanel under radioen:
Køretøjer med dæktrykskontrol i kontaktpanelet er ikke kompatible.
Køretøjer med PDC-knap i kontaktpanelet er ikke kompatible.
Kontaktpanel kan i nogle tilfælde ikke genbruges, og Seat OEM reservedel kan være nødvendig (centerkonsol switch insert suppleret med udeladte funktioner).
Hvis switch strip ikke passer, kan der kræves kabel-forlænger: Harness Seat Ibiza 03/2012–06/2015 Switch Panel (zpb1328-08-1).
Tekniske specifikationer:
Farve: conomera grey (AS2)
Monteringsudskæring (radio/display): 172 mm x 98,5 mm
Hovedstik (bilside): 40-pin Quadlock VAG
Ratbetjening (OEM SWC) udgang: 3,5 mm jack / løse ledninger (afhænger af radioens SWC-indgang)
Antenne: Fakra (han) til DIN (han) med 12V phantom power
Blå ledning: +12V antenne remote
Tilgængelige signaler fra interface (kontrollér radioens kompatibilitet):
Rød: +12V tænding (klemme 15)
Orange: +12V illumination/belysning (klemme 58)
Lilla/hvid: +12V baksignal
Pink: hastighedspuls (speed pulse)
Grøn: GND håndbremse-signal
Maks. belastning på udgange: 250 mA
Ved strømbehov over 250 mA: brug relæ (spoleresistans min. 75 Ohm for 1 relæ / 150 Ohm for 2 relæer).
Installation (anbefaling):
Kontrollér funktioner og bilindstillinger på OEM-radioen før afmontering.
Arbejd spændingsfrit ved frakobling/tilkobling af radio, interface og kabler.
Indstil interface/DIP-switches efter den valgte radio (se manual).
Tilslut radioens kabler efter radiofabrikantens anvisning, og tilslut bilen som sidste trin.
Test ratbetjening, antenne/phantom power og øvrige funktioner før endelig samling.
Bemærk om funktion og software:
Importerede biler eller biler med anden software kan have begrænset funktionalitet eller afvigelser i signaler/funktioner.
Afhængigt af bilens udstyr samt eftermarkedsradioens software og funktioner kan enkelte betjeningsfunktioner mangle eller blive erstattet.

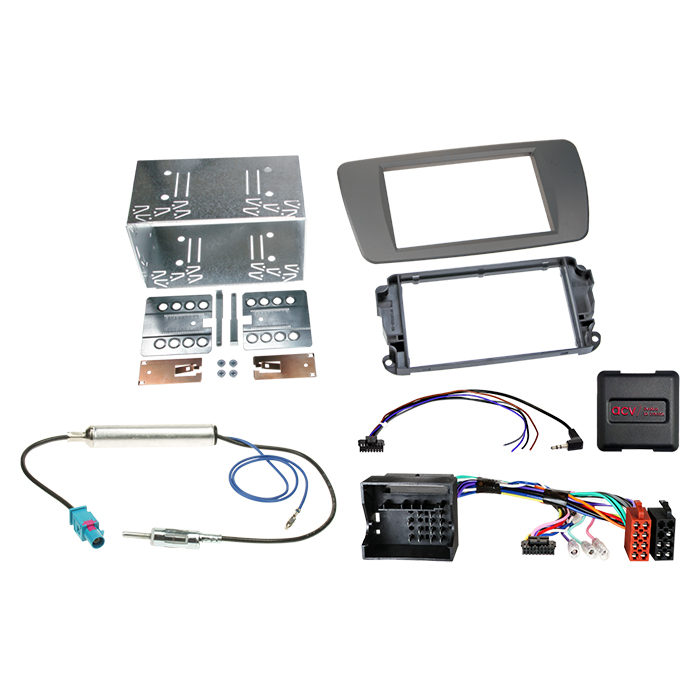

Indhold (scope of delivery):
2-DIN facia plate / radioramme Seat Ibiza (6J) conomera grey (381328-06-3)
SWC-interface/kabelsæt til Seat/Skoda/VW 40-pin Quadlock (42xvw002-0)
Antenneadapter Fakra (m) til DIN (m) med 12V phantom power (1524-03-0)
Valgfrit tilbehør (ikke inkluderet):
Lomme til 2-DIN facia plates (2-delt): 271000-06
Fascia pocket INBAY til 2-DIN facia plates (2-delt): 241000-06-1
For mere info - Klik her
Komplet 2-DIN Kit Seat Ibiza 2008-2015 conomera grey
Opgrader din Seat Ibiza med et professionelt 2-DIN monteringssæt i farven conomera grey (AS2), der matcher bilens originale instrumentbord. Dette komplette kit i acv pro quality gør det nemt at udskifte din fabriksmonterede radio (OEM head unit) med en eftermonteret 2-DIN radio, samtidig med at vigtige bilfunktioner kan bevares via CAN-bus og ratbetjening (SWC) afhængigt af bilens udstyr.
Anvendelse
Sættet bruges til montering af en 2-DIN radio i Seat Ibiza (6J), hvor du ønsker en pæn og korrekt integration i midterkonsollen. Kittet indeholder faciaplate, nødvendige adaptere samt interface til ratbetjening (SWC), så du kan få en moderne head unit med fx Bluetooth, navigation eller CarPlay/Android Auto (afhænger af valgt radio).
Det er udviklet til biler, hvor bilproducenter ofte anvender bilspecifikke radioer for at matche kabinens design, og hvor der derfor kræves et korrekt installationskit til udskiftning.
Kompatibilitet
Bilmodel: Seat Ibiza (6J)
Årgang: 06/2008 - 02/2012 og 03/2012 - 06/2015
Farve: conomera grey (AS2)
Monteringsåbning (HU display): 172 mm x 98,5 mm
Vigtigt for 03/2012 - 06/2015: Biler med switchpanel under radioen kan kræve ekstra dele/tilpasning.
Ikke kompatibel med switchpanel, hvor der sidder dæktrykskontrol (TPMS) i panelet.
Ikke kompatibel med switchpanel med PDC-knap i panelet.
For at sikre korrekt pasform anbefales det at sammenligne bilens stik med de viste/forventede stik, og kontrollere at din bil oprindeligt har en af de OEM-radioer, kittet er beregnet til.
Produktinformation
System: CAN-bus interface
Hovedstik: 40 Pin Quadlock (VAG)
Ratbetjening (SWC): OEM SWC til 3,5 mm jack / løse ledninger (afhænger af radioens SWC-indgang)
Antenneadapter: Fakra (han) til DIN (han) med 12V phantom power
Blå ledning: +12V antenne remote
Tilgængelige signaler (udgange):
Rød: +12V tænding (klemme 15)
Orange: +12V lys/dæmper (klemme 58)
Lilla/hvid: +12V bakgearssignal
Pink: hastighedspuls signal
Grøn: GND håndbremse signal
Maks. belastning på udgange: 250 mA
Ved strømforbrug over 250 mA kræves relæ (spolemodstand min. 75 Ohm for 1 relæ / 150 Ohm for 2 relæer).
Leveringsomfang:
2-DIN faciaplate til Seat Ibiza (6J) conemara/conomera grey (381328-06-3)
SWC interface til Seat/Skoda/VW 40Pin Quadlock (42xvw002-0)
Antenneadapter Fakra(m) til DIN(m) med phantom power (1524-03-0)
Tilvalg (ekstra):
Lomme til 2-DIN faciaplate, 2-delt (271000-06)
Facia pocket INBAY® til 2-DIN faciaplate, 2-delt (241000-06-1)
Vigtigt at vide
Kontrollér altid kompatibilitet før montering: Genimporterede biler eller biler med anden software kan have begrænset funktionalitet. Afhængigt af bilens udstyr og den eftermonterede radios software kan enkelte funktioner mangle eller blive erstattet.
Ikke alle bilfunktioner understøttes nødvendigvis (fx visse førerassistentsystemer). Tjek bilens indstillinger og OEM-radioens funktioner før afmontering, og udfør funktionskontrol af bil, indstillinger og ratbetjening før endelig samling.
Montering anbefales udført af fagperson: Interface- og kabelforbindelser skal kontrolleres spændingsfrit og konfigureres korrekt (herunder evt. dip-switch indstillinger efter radiofabrikantens manual). Ændringer i ledningsnet eller tilpasninger kan påvirke garanti og skal udføres af uddannet montør.
