Komplet 2-DIN Kit Seat Ibiza 2008-2015 grå
Få besked når varen kommer på lager
Varen er ikke på lager
Tilmeld dig her i formularen og få besked så snart varen er tilbage på lager.
Tak!
Vi giver besked, når varen er tilbage på lager!
| EAN | 4026724675146 |
| Vægt (Emb.) | 643g |
| Rumfang (Emb.) | 0.008613 |
| Bredde (Emb.) | 270mm |
| Længde (Emb.) | 290mm |
| Højde (Emb.) | 110mm |
Komplet 2-DIN Kit Seat Ibiza 2008-2015 – tuam grey monteringssæt med CAN-bus, SWC og antenneadapter
Dette komplette 2-DIN installationskit i acv pro quality gør det muligt at udskifte den originale OEM-radio (head unit) i Seat Ibiza (6J) med en eftermarkeds 2-DIN radio, samtidig med at vigtige køretøjsfunktioner bevares via CAN-bus. Sættet er udviklet til at matche bilens instrumentbord og leveres i farven tuam grey for et fabriksnært udseende.
Funktion og kompatibilitet
Mange bilproducenter anvender bilspecifikke radioenheder, der passer til bilens design. Med dette monteringssæt får du de nødvendige komponenter til professionel integration af en retrofit-radio.
Bemærk: Afhængigt af bilens udstyr og den nye radios software/funktioner kan enkelte funktioner mangle eller blive erstattet af andre. Funktioner som f.eks. Trailer Assist, E-Call eller andre førerassistentsystemer understøttes i nogle tilfælde ikke.
Passer til følgende køretøjer
Seat Ibiza (6J) 06/2008 – 02/2012
Seat Ibiza (6J) 03/2012 – 06/2015
Vigtigt vedr. biler 03/2012 – 06/2015 med kontaktpanel under radioen
Køretøjer med kontaktpanel under radioen kræver særlig opmærksomhed.
Ikke kompatibel med dæktryksovervågning i kontaktpanelet
Ikke kompatibel med PDC-knap i kontaktpanelet
Kontaktpanel kan være ikke anvendeligt, og der kan være behov for Seat OEM-reservedele (midterkonsol kontaktindsats med supplerede/udeladte funktioner).
Hvis kontaktstrimmel ikke passer, kan kabel-forlænger være nødvendig: Harness Seat Ibiza 03/2012–06/2015 Switch Panel (vare: zpb1328-08-1).
Farve og udskæringsmål
Farve: tuam grey
Monteringsudskæring (HU display): 172 mm x 98,5 mm
Tilslutninger og interfaces
System: CAN Bus
Hovedstik: 40-pin Quadlock (VAG)
Ratbetjening (OEM SWC): til 3,5 mm jack / løse ledninger (afhænger af radioens krav)
Antenneadapter: Fakra (han) til DIN (han) med 12V phantom power
Blå ledning: +12V antenne remote
Tilgængelige signaler fra interface (udvalgte)
Rød: +12V tænding (klemme 15)
Orange: +12V belysning (klemme 58)
Lilla/hvid: +12V bakgearssignal
Pink: hastighedspuls (speed pulse)
Grøn: GND håndbremse-signal
Belastning og relækrav
Maks. belastning på udgange: 250 mA
Ved strømforbrug over 250 mA kræves relæ: 1 relæspole modstand min. 75 Ohm
2 relæspoler modstand min. 150 Ohm
Bemærk om kompatibilitet
Genimporterede køretøjer eller biler med anden software kan have begrænset funktionalitet eller afvigende kompatibilitet. Sammenlign altid de viste stiktyper med bilens stik og kontrollér, at de passer både visuelt og teknisk. Kontroller også, om en af de relevante OEM-radioer har været monteret fra fabrikken.
Anbefaling før endelig montering
Kontrollér bilens indstillinger og alle funktioner i den originale radio før afmontering.
Test herefter ratbetjening (SWC), bilfunktioner og relevante signaler, før endelig samling af midterkonsollen.
DIP-switch indstillinger kan være nødvendige afhængigt af producenten på den nye radio (se manual).

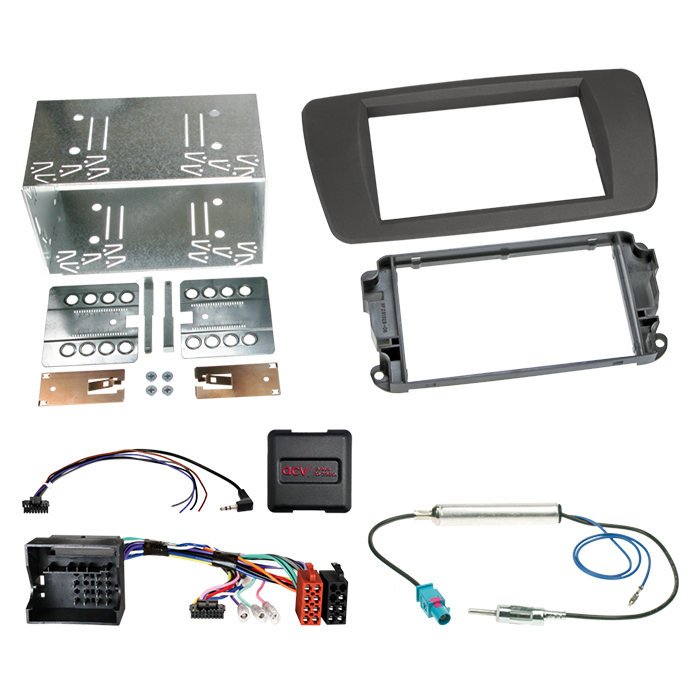

Indhold (scope of delivery)
2-DIN radioramme / facia plate til Seat Ibiza (6J) i tuam grey
CAN-bus / SWC interface til Seat/Skoda/VW 40-pin Quadlock (multilead)
Antenneadapter Fakra (han) til DIN (han) med 12V phantom power
Tilvalg
Lomme til 2-DIN radiorammer, 2-delt (vare: 271000-06)
Facia pocket INBAY til 2-delte 2-DIN radiorammer (vare: 241000-06-1)
For mere info - Klik her
Komplet 2-DIN Kit Seat Ibiza 2008-2015 tuam grey
Opgrader din Seat Ibiza med et professionelt komplet 2-DIN monteringssæt i farven tuam grey, der matcher bilens originale instrumentbord. Kittet er udviklet i acv pro quality og gør det nemt at udskifte fabriksmonteret radio til en moderne 2-DIN enhed, samtidig med at du bevarer en pæn OEM-lignende finish og vigtige funktioner via de medfølgende adaptere.
Anvendelse
Sættet bruges til montering af en aftermarket 2-DIN hovedenhed i Seat Ibiza (6J), hvor mange biler er leveret med en bilspecifik OEM-radio. Installationskittet indeholder de nødvendige komponenter til at erstatte OEM-enheden og tilslutte den nye radio korrekt.
Der medfølger interface til ratbetjening (SWC) samt antenneadapter med phantom power, så installationen bliver både funktionel og stabil. Bemærk, at der kan være behov for opsætning af DIP-switch afhængigt af producenten af din nye radio.
Kompatibilitet
Passer til:
Seat Ibiza (6J) 06/2008 - 02/2012
Seat Ibiza (6J) 03/2012 - 06/2015
VIGTIGE kompatibilitetsbemærkninger (03/2012 - 06/2015):
Gælder for køretøjer med kontaktpanel under radioen.
Ikke kompatibel med køretøjer, hvor kontaktpanelet indeholder dæktryksovervågning.
Ikke kompatibel med køretøjer med PDC-knap i kontaktpanelet.
På nogle biler kan originalt kontaktpanel eller ekstra dele/kabelforlængelse være nødvendigt for korrekt montering og bevarelse af funktioner.
Produktinformation
Type: 2-DIN facia plate med HU-tilslutningskit og SWC-interface
Farve: tuam grey
CAN Bus: Ja
Hovedstik: 40 Pin Quadlock VAG
Ratbetjening (SWC) udgang: OEM SWC til 3,5 mm jack / løse ledninger
Antenneadapter: Fakra(m) til DIN(m) med 12V phantom power
Blå ledning: +12V antenne remote
Udskæringsmål (HU display): 172 mm x 98,5 mm
Signaler der stilles til rådighed:
Rød: +12V tænding (klemme 15)
Orange: +12V belysning (klemme 58)
Lilla/hvid: +12V bakgear-signal
Pink: hastighedspuls-signal
Grøn: GND parkeringsbremse-signal
Maks. belastning pr. udgang: 250 mA
Ved behov over 250 mA skal der anvendes relæ (spolemodstand min. 75 Ohm ved 1 relæ / 150 Ohm ved 2 relæer).
Leveringsomfang:
2-DIN faciaplate til Seat Ibiza (6J) i tuam grey
SWC-interface til Seat/Skoda/VW 40-pin Quadlock (multilead)
Antenneadapter Fakra(m) til DIN(m) med 12V phantom power
Vigtigt at vide
Kontrollér før montering: Sammenlign bilens stik med de viste/angivne stik, og verificér at der sad en kompatibel OEM-radio i bilen. Tjek også bilens funktioner og OEM-radioens indstillinger, inden du afmonterer noget.
Funktioner kan variere: Afhængigt af bilens udstyr, software samt funktioner i den nye 2-DIN radio kan enkelte funktioner være begrænsede, ændrede eller ikke understøttet. Importerede biler eller biler med anden software kan afvige i funktionalitet.
Anbefalet installation: Konfiguration og tilslutning bør udføres af fagperson. Interface og kabler skal konfigureres spændingsløst, og hele installationen bør funktionstestes (inkl. ratbetjening og køretøjsindstillinger) før endelig samling. Ændringer i den for-monterede ledningsføring kan påvirke garanti og funktion.
