Komplet 2-DIN Kit Seat Ibiza 2008-2015 sort

Komplet 2-DIN Kit Seat Ibiza 2008-2015 nit sort – radioramme med tilslutningskit og ratstyring

Dette komplette 2-DIN monteringskit i acv pro quality er udviklet til Seat Ibiza (6J) og gør det muligt at udskifte bilens originale OEM-radio (head unit) med en eftermarkeds 2-DIN enhed, samtidig med at vigtige bilfunktioner og ratbetjening kan bevares via CAN Bus-interface (afhængigt af bilens udstyr og den valgte radio).

Kittet indeholder både 2-DIN facia/radioramme i farven nit sort samt nødvendige adaptere til strøm, antenne og ratfjernbetjening (SWC). Mange bilproducenter anvender bilspecifikke radioer for at matche instrumentbordets design – med dette kit får du en pæn, integreret montering og korrekte forbindelser til bilens stik.

Bemærk (kompatibilitet og funktioner):
Afhængigt af bilens udstyr og eftermarkedsradioens software/funktioner kan enkelte originale funktioner være begrænsede eller ikke understøttet.
Genimporterede biler eller biler med anden software kan afvige i funktionalitet.
Sammenlign altid de viste/angivne stik med bilens stik (optisk og teknisk), og kontrollér at en af de listede OEM-enheder har været monteret fra fabrikken.
Kontrollér bilfunktioner, bilindstillinger og ratstyring (SWC) før endelig samling.

Tekniske oplysninger:
Signal: CAN Bus
Stiktype (bilside): 40-pin Quadlock VAG
SWC-tilslutning: OEM ratstyring til 3,5 mm jack / løse ledninger (afhængigt af eftermarkedsradio)
Antenneadapter: Fakra(m) til DIN(m) med 12V phantom power
Blå ledning: +12V antenne remote
Monteringsudskæring (HU display): 172 mm x 98,5 mm
Farve: nit sort (AN1)
Udgange, belastning: maks. 250 mA
Ved strømbehov over 250 mA: brug relæ (spolemodstand min. 75 Ohm for 1 relæ / 150 Ohm for 2 relæer)

Signaler der stilles til rådighed via interface (afhængigt af bil/opsætning):
Rød: +12V tænding (klemme 15)
Orange: +12V belysning (klemme 58)
Lilla/hvid: +12V bakgearssignal
Pink: hastighedspuls (speed pulse)
Grøn: GND parkeringsbremsesignal

Passer til følgende køretøjer:
Seat Ibiza (6J) 06/2008 – 02/2012
Seat Ibiza (6J) 03/2012 – 06/2015

Vigtig info for biler 03/2012 – 06/2015 med kontaktpanel under radioen:
Køretøjer med dæktrykskontrol i kontaktpanelet er ikke kompatible
Køretøjer med PDC-kontakt i kontaktpanelet er ikke kompatible
Hvis kontaktlisten/panelet ikke kan genbruges, kan Seat OEM reservedel være nødvendig (midterkonsol kontaktindsats med supplerede/udeladte funktioner)
Hvis kontaktlisten ikke kan anvendes: der kan være behov for kabel-forlænger til kontaktpanel-harness (varenr.: zpb1328-08-1)

Opsætning (vigtigt):
DIP-switch indstillinger skal tilpasses den valgte eftermarkedsradio – se vejledningen til både interface og radio.
Kontrollér OEM-radioens funktioner og bilens indstillinger før afmontering, og udfør funktionstest efter montering før endelig samling.

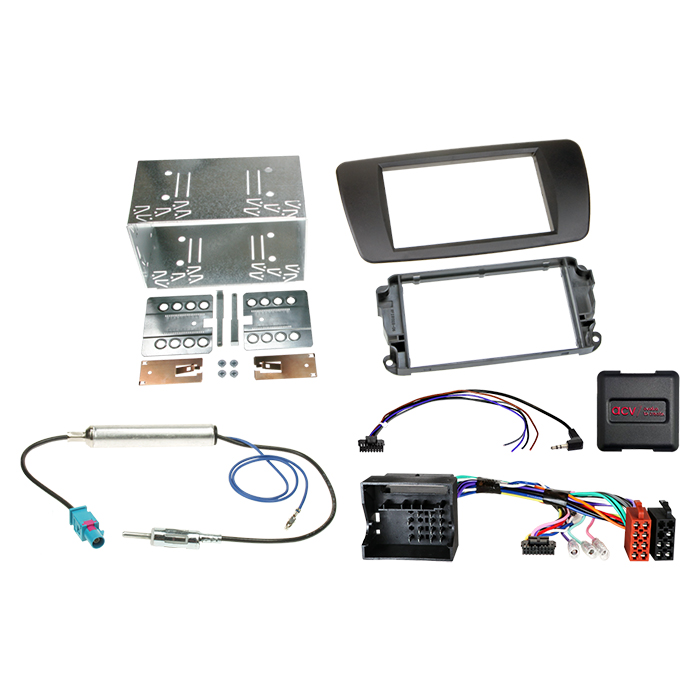

Indhold (scope of delivery):
2-DIN radioramme/facia plate til Seat Ibiza (6J) i nit sort (varenr.: 381328-06-2)
SWC/ratstyringsinterface til Seat/Skoda/VW 40-pin Quadlock (varenr.: 42xvw002-0)
Antenneadapter Fakra(m) til DIN(m) med 12V phantom power (varenr.: 1524-03-0)

Valgfrit tilbehør (til 2-delte 2-DIN rammer):
Opbevaringslomme/pocket (varenr.: 271000-06)
Facia pocket INBAY til 2-delte 2-DIN rammer (varenr.: 241000-06-1)

Monteringsanbefaling:
Denne type installation omfatter CAN Bus-interface og køretøjsspecifik tilslutning. Installation bør udføres af en faguddannet montør. Alle ændringer i kabelføring/konfiguration skal udføres spændingsløst og kontrolleres ved måling op mod bilens ledningsdiagram, da forkert tilslutning kan påvirke funktion, garanti og i værste fald skade køretøj eller udstyr.
