Komplet 2-DIN Kit Seat/Skoda/VW 40Pin/52Pin Quadlock

Komplet 2-DIN Kit Seat/Skoda/VW 40Pin/52Pin Quadlock – facia, ledningsnet og antenneadapter til eftermontering

Dette komplette 2-DIN monteringssæt fra acv (premium quality) gør det muligt at udskifte bilens originale VAG-radio (OEM HU) med en eftermarkeds 2-DIN enhed, samtidig med at nødvendige tilslutninger og analoge styresignaler til ratbetjening (SWC) stilles til rådighed. Kittet er udviklet til Seat, Skoda og VW med 40-pin og/eller 52-pin Quadlock-forbindelser.

Funktion og anvendelse
Mange biler har fabriksmonterede, bilspecifikke head units, der passer visuelt i instrumentbordet. Dette installationskit indeholder de centrale komponenter til at erstatte OEM-enheden med en retrofit-radio.
SWC-kablet leverer nødvendige analoge signaler til betjening af en eftermonteret HU, men understøtter ikke bilfunktioner eller køretøjsindstillinger via menu (afhænger af bilens udstyr og den valgte HU).

Vigtige bemærkninger før montering
Sammenlign altid de viste/angivne stiktyper med stik i bilen og kontrollér både optisk og teknisk kompatibilitet.
Kontrollér hvilken OEM-radio der har siddet monteret, og test funktioner (inkl. SWC) før endelig samling.
Genimporterede biler eller biler med anden software kan have afvigelser i funktionalitet.

Tekniske data
Farve: Sort
Monteringsudskæring til HU-display: 172 mm x 98,5 mm
CAN Bus: Ja (signaltilpasning via interface/kabelsæt)
Stiktype: 40 Pin Quadlock VAG + 52 Pin Quadlock VAG
SWC-tilslutning: OEM SWC til 3,5 mm jack / løse ledninger (afhængigt af radioens krav)
Antenne: OEM Fakra (han) til DIN (han) / ISO (han) med 12V phantom power

Tilgængelige signaler (analoge udgange)
Rød: +12V tænding (klemme 15)
Orange: +12V belysning (klemme 58)
Lilla/hvid: +12V bakgear-signal
Pink: Hastighedspuls (VSS)
Grøn: GND håndbremse-signal
Maks. belastning pr. udgang: 250 mA
Ved strømbehov over 250 mA: brug relæ (spolemodstand min. 75 Ohm ved 1 relæ / 150 Ohm ved 2 relæer)

Antenne og forstærkersystem
Kittet er beregnet til køretøjer uden OEM-forstærket lydsystem.
Blå ledning: +12V antenna remote (til biler med +12V antennesystem).
Bemærk: Køretøjer med 52 Pin Quadlock og 8,5V antennesystem kan kræve en specifik antenneadapter (Fakra dobbelt til DIN 8,5V LEONI), varenr.: 1524-29-1 (tilkøb).

Kompatibilitet – passer til følgende køretøjer
Seat
Seat Alhambra (7N) 10/2010 – 04/2015
Seat Leon (1P) 04/2009 – 11/2012
Seat Toledo (NH) 03/2013 – 05/2015

Skoda
Skoda Fabia (5J) 03/2007 – 04/2010
Skoda Fabia (5J) 06/2010 – 06/2014
Skoda Octavia (1Z) 06/2004 – 05/2009*
Skoda Octavia (1Z) 01/2009 – 03/2013**
Skoda Rapid (NH) 04/2015 – 05/2017***
Skoda Rapid (NH) 05/2017 – 02/2019***
Skoda Roomster (5J) 09/2006 – 04/2010
Skoda Roomster (5J) 06/2010 – 02/2015
Skoda Praktik (5J) 09/2006 – 04/2010
Skoda Praktik (5J) 06/2010 – 02/2015
Skoda Superb (3T) 07/2008 – 05/2013****
Skoda Superb (3T) 06/2013 – 05/2015****
Skoda Yeti (5L) 08/2009 – 10/2013*****
Skoda Yeti (5L) 10/2013 – 07/2017*****

VW
VW Amarok (2H) 07/2010 – 08/2016
VW Amarok (2H) 09/2016 – 07/2020
VW Beetle (16) 11/2011 – 06/2016
VW Caddy III (2K) 10/2003 – 08/2010
VW Caddy III (2K) 09/2010 – 04/2015
VW Caddy IV (DU) 06/2015 – 09/2020
VW CC (3C/35) 06/2008 – 11/2011
VW CC (3C/35) 02/2012 – 08/2016
VW EOS (1F) 05/2006 – 10/2010
VW EOS (1F) 10/2010 – 04/2015
VW Golf V (1K) 11/2003 – 09/2008
VW Golf V (1KM) 06/2007 – 10/2009
VW Golf V Plus (1KP) 01/2005 – 02/2009
VW Golf VI (1K) 11/2008 – 09/2012
VW Golf VI (1KM) 11/2009 – 04/2013
VW Golf VI Plus (1KP) 03/2009 – 01/2014
VW Jetta V (1KM) 09/2005 – 10/2010
VW Jetta IV (162) 01/2011 – 08/2014
VW Passat B6 (3C2) 11/2005 – 07/2010
VW Passat B6 (3C5) 08/2005 – 07/2010
VW Passat B7 (3C/362) 11/2010 – 10/2014
VW Polo V (6R) 06/2009 – 01/2014
VW Scirocco III (13) 08/2008 – 04/2014
VW Sharan II (7N) 08/2010 – 04/2015
VW Sharan II (7N) 07/2015 – 10/2021
VW Tiguan I (5N) 10/2007 – 02/2011
VW Tiguan I (5N) 06/2011 – 04/2016
VW Touran I (1T) 01/2003 – 09/2006
VW Touran I (1T) 11/2006 – 04/2010
VW Touran I (1T) 08/2010 – 04/2015
VW T6 (7HC) 07/2015 – 08/2019******

OEM-radioer og udstyr (uddrag)
Understøtter installation i køretøjer med bl.a. følgende OEM-enheder/opsætninger (afhænger af bilens stik og udstyr):
RCD200 / RCD210 / RCD300 / RCD310 / RCD500 / RCD510
RNS315 / RNS510
Skoda Bolero / Stream / Swing
Skoda Amundsen / Columbus (OEM navigation)
MIB-PQ (udvalgte modeller)
Bemærk: Køretøjer uden RCD320 OEM HU med ISO-stik er ikke omfattet.

Bemærk om Skoda OEM HU-cover (kræves på udvalgte modeller)
* Køretøjer med Amundsen / Columbus / Nexus OEM navigation
** Bolero / Swing: Skoda OEM Sat Nav HU-cover (varenummer afhænger af udstyr)
*** Skoda Rapid: Skoda OEM HU-cover, OEM varenr. 5JA858 415 9B9
**** Skoda Superb: Skoda OEM Sat Nav HU-cover, OEM varenr. 3TO8580691QB (afhængigt af udstyr)
***** Skoda Yeti: Skoda OEM HU-cover, OEM varenr. 5L0858069L1 QB
****** VW T6: OEM HU-cover skal tilpasses i midten

Indhold i pakken

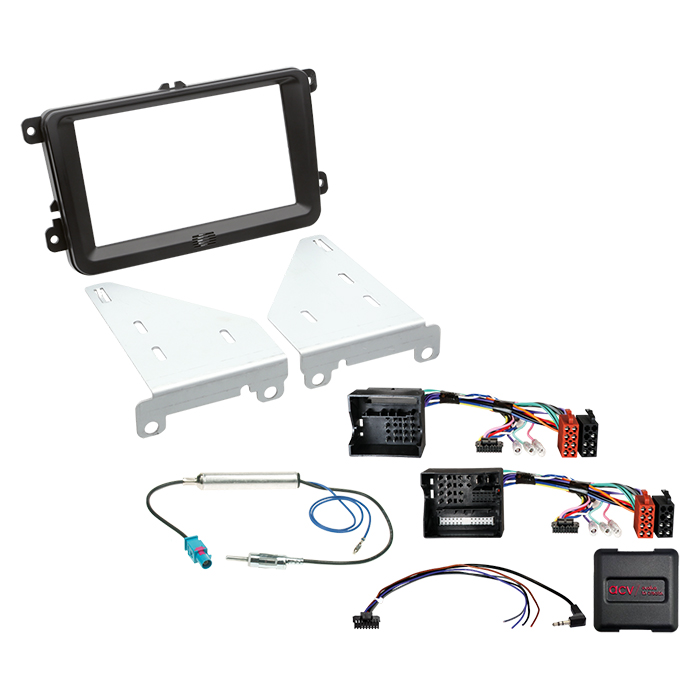

2-DIN facia plate (sort) til Seat/Skoda/VW, varenr.: 381320-30-1
SWC kabel-/adapterkit Seat/Skoda/VW 40Pin/52Pin Quadlock, varenr.: 42xvw019-0
Antenneadapter Fakra (han) til DIN (han) med 12V phantom power, varenr.: 1524-03-0

Valgfrit tilbehør
Lommeramme (faccia pocket) til 2-DIN facia plates med skruefastgørelse, varenr.: 271000-10

Montering (kort anbefaling)
Afmontér OEM-radio spændingsfrit, og kontrollér alle forbindelser før tilslutning.
Tilslut eftermarkedsradioen i henhold til radioens manual, og tilslut resten af installationen til bilen som sidste trin.
Udfør funktionstest af ratbetjening, antenne/phantom power, belysning, bak-signal og øvrige relevante signaler før endelig samling. Dip-switch-indstillinger kan være nødvendige afhængigt af radiofabrikant (se manual til retrofit-enheden).
