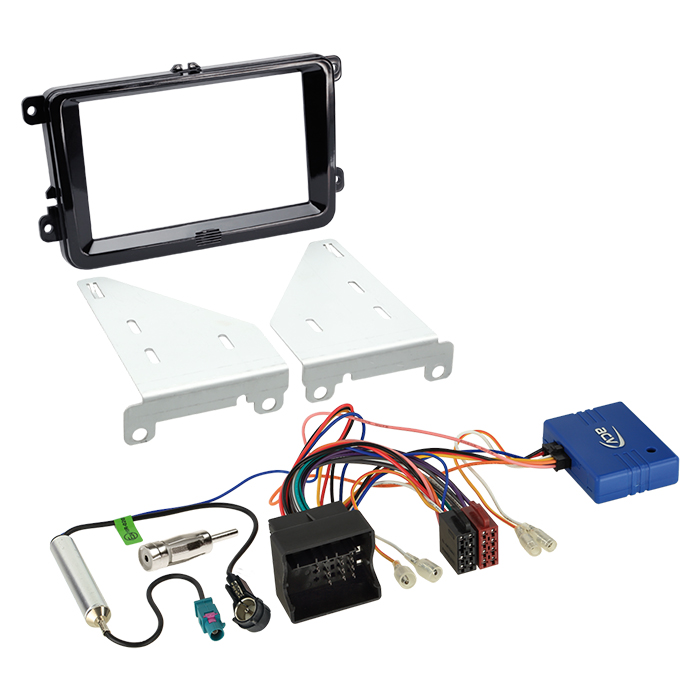

Komplet 2-DIN Kit Seat/Skoda/VW CAN Bus piano sort

Komplet 2-DIN Kit Seat/Skoda/VW CAN Bus piano sort – radioramme og CAN-bus adapter til eftermontering

Dette komplette acv premium monteringssæt gør det muligt at udskifte bilens originale OEM-radio/navigation med en 2-DIN eftermarkeds head unit, så du får en pæn OEM-lignende finish i instrumentbordet. Sættet er udviklet til VAG-platformen (Seat/Skoda/VW) og indeholder både 2-DIN facia plate i piano sort samt CAN-bus interface, der leverer nødvendige analoge styresignaler til den nye radio.

Funktion og vigtige begrænsninger:
CAN-bus connector kit leverer de nødvendige analoge signaler til drift af eftermonteret radio (retrofit HU).
Køretøjsfunktioner eller køretøjsindstillinger understøttes ikke via dette interface.
Genimporterede biler eller biler med anden software kan give funktionsmæssig inkompatibilitet.

Tekniske data:
Farve: Piano sort
Monteringsudskæring (HU/display): 172 mm x 98,5 mm
CAN-bus: Ja
Hovedstik: 40-pin Quadlock (VW) til ISO
Antenne: OEM Fakra (han) til DIN (han) / ISO (han)

Tilgængelige signaler fra CAN-bus (analoge udgange):
Pink: +12V tænding (klemme 15) maks. 1,5A
Orange: +12V belysning (klemme 58) maks. 0,1A
Hvid: +12V bakgearssignal maks. 1,5A
Gul/grøn – gul/rød: hastighedspuls (speed pulse)
CAN-bus aktivering af OEM-forstærket anlæg (afhængigt af bilens udstyr)

Diagnose-LED på interface:
Blå blink: CAN-bus søgning
Blå konstant: CAN-bus aktiv
Rød: +12V tændingsstrøm aktiv

Bemærk om kompatibilitet (vigtigt før montering):
Sammenlign altid bilens originale stik med produktets angivne stiktyper (Quadlock/Fakra), og kontroller at de passer både optisk og teknisk.
Kontrollér bilens OEM-head unit og tilgængelige indstillinger før afmontering, og test alle funktioner før endelig montering.

Seat – passer til:
Seat Alhambra (7N) 10/2010 – 04/2015
Seat Leon (1P) 04/2009 – 11/2012
Seat Toledo (NH) 03/2013 – 05/2015

Skoda – passer til:
Skoda Fabia (5J) 03/2007 – 04/2010
Skoda Fabia (5J) 06/2010 – 06/2014
Skoda Octavia (1Z) 06/2004 – 05/2009*
Skoda Octavia (1Z) 01/2009 – 03/2013**
Skoda Rapid (NH) 10/2012 – 04/2015***
Skoda Roomster (5J) 09/2006 – 04/2010
Skoda Roomster (5J) 06/2010 – 02/2015
Skoda Praktik (5J) 09/2006 – 04/2010
Skoda Praktik (5J) 06/2010 – 02/2015
Skoda Superb (3T) 07/2008 – 05/2013****
Skoda Superb (3T) 06/2013 – 05/2015****
Skoda Yeti (5L) 08/2009 – 10/2013*****

VW – passer til:
VW Amarok (2H) 07/2010 – 08/2016
VW Beetle (16) 11/2011 – 06/2016
VW Caddy III (2K) 10/2003 – 08/2010
VW Caddy III (2K) 09/2010 – 04/2015
VW Caravelle (7H) 09/2009 – 05/2015
VW CC (3C/35) 06/2008 – 11/2011
VW CC (3C/35) 02/2012 – 08/2016
VW EOS (1F) 05/2006 – 10/2010
VW EOS (1F) 10/2010 – 04/2015
VW Golf V (1K) 11/2003 – 09/2008
VW Golf V (1KM) 06/2007 – 10/2009
VW Golf V Plus (1KP) 01/2005 – 02/2009
VW Golf VI (1K) 11/2008 – 09/2012
VW Golf VI (1KM) 11/2009 – 04/2013
VW Golf VI Plus (1KP) 03/2009 – 01/2014
VW Jetta V (1KM) 09/2005 – 10/2010
VW Jetta IV (162) 01/2011 – 08/2014
VW Multivan (7H) 09/2009 – 05/2015
VW Passat B6 (3C2) 11/2005 – 07/2010
VW Passat B6 (3C5) 08/2005 – 07/2010
VW Passat B7 (3C/362) 11/2010 – 10/2014
VW Polo V (6R) 06/2009 – 01/2014
VW Scirocco III (13) 08/2008 – 04/2014
VW Sharan II (7N) 08/2010 – 04/2015
VW T5 Transporter (7H) 09/2009 – 05/2015
VW Tiguan I (5N) 10/2007 – 02/2011
VW Tiguan I (5N) 06/2011 – 04/2016
VW Touran I (1T) 01/2003 – 09/2006
VW Touran I (1T) 11/2006 – 04/2010
VW Touran I (1T) 08/2010 – 04/2015

OEM-radioer/systemer (uddrag):
VW: RCD200 / RCD210 / RCD300 / RCD310 / RCD500 / RCD510, RNS315 / RNS510
Bemærk: Ikke til køretøjer med RCD320 OEM (ISO-stik-variationer kan forekomme)
Skoda: Bolero / Stream, Amundsen / Columbus (OEM sat nav). Uden Technisat OEM HU

Særlige bemærkninger for udvalgte modeller:
Seat Leon/Toledo: Til køretøjer med Golf V/IV-style OEM HU med CD-slot i selve HU’en, og ikke til enheder med CD-slot i frontpanel (afhængigt af udførelse).
VW T5/Caravelle/Multivan/Transporter: Gælder køretøjer med Golf V/VI-style OEM HU. Ved OEM forstærket system kan der kræves aktiv system-adapter (ekstra).

Skoda OEM-dækkappe (kan være påkrævet):
Afhængigt af udstyr kan Skoda OEM HU cover være nødvendigt.
*** Rapid (NH): Skoda OEM varenr. 5JA858 415 9B9
**** Superb (3T): Skoda OEM varenr. 3TO8580691QB
***** Yeti (5L): Skoda OEM varenr. 5L0858069L1 QB

Leveringsomfang:
2-DIN facia plate Seat/Skoda/VW, sort (piano) – item: 381320-30-1
CAN-bus kit VAG 40-pin Quadlock til ISO + antenne Fakra til ISO – item: 12-1324-45-15
Antenneadapter ISO (hun) til DIN (han) – item: 1500-00

Tilvalg (ekstra):
Facia-lomme til 2-DIN facia plates, skruefastgørelse – item: 271000-10

Monteringsanbefaling (kort):
1) Kontrollér OEM-radioens funktioner og bilens indstillinger før afmontering.
2) Afbryd OEM-radioen spændingsfrit.
3) Tilslut interface og kabler spændingsfrit og kontroller alle forbindelser.
4) Tilslut bilen som sidste trin, konfigurer eftermarkedsradio (fx antenne phantom power, kamera, ratbetjening hvis relevant) og udfør fuld funktionstest før endelig montering.
