Komplet 2-DIN Kit Seat/Skoda/VW piano sort

Komplet 2-DIN Kit Seat/Skoda/VW – piano sort facia + CAN-bus/SWC kabelsæt

Dette komplette 2-DIN monteringssæt i acv premium kvalitet gør det muligt at udskifte bilens originale OEM-radio/navigation (HU) med en eftermarkeds 2-DIN head unit, samtidig med at nødvendige tilslutninger og analoge styresignaler til retrofit-radioen leveres via CAN-bus interface og SWC-connector kit.

Bilproducenter anvender ofte model- og dashboardspecifikke OEM-enheder. Med denne 2-DIN radioramme i piano sort får du en pæn, OEM-lignende integration i instrumentbordet samt de korrekte stik/adaptere til kompatible Seat, Skoda og VW-modeller med 40-pin Quadlock.

Bemærk (vigtigt før køb/montering):
SWC-connector kit leverer nødvendige analoge signaler til betjening af retrofit HU, men understøtter ikke køretøjsfunktioner eller bilens indstillingsmenuer.
Funktioner kan variere afhængigt af bilens udstyr samt retrofit-radioens software og muligheder.
Sammenlign altid de viste stiktyper med bilens stik, og kontrollér at en af de angivne OEM head units har været monteret fra fabrikken.
Til køretøjer uden OEM-forstærkersystem (ikke til fabriksmonteret, separat forstærket lydsystem).

Farve og pasform:
Farve: Piano sort
Monteringsudskæring (HU-display): 172 mm x 98,5 mm

Stik og interfaces:
CAN-bus: Ja
Hovedstik: 40-pin Quadlock VW
Ratbetjening (OEM SWC): til 3,5 mm jack / løse ledninger (afhængigt af retrofit HU)
Antenneadapter: OEM Fakra (han) til DIN (han) / ISO (han)

Tilgængelige analoge signaler (til retrofit HU):
Rød: +12V tænding (klemme 15)
Orange: +12V belysning (klemme 58)
Lilla/hvid: +12V bakgear-signal
Pink: hastighedspuls (speed pulse)
Grøn: GND parkeringsbremse-signal
Maks. belastning pr. udgang: 250 mA
Ved behov over 250 mA: anvend relæ (spolemodstand min. 75 Ohm ved 1 relæ / 150 Ohm ved 2 relæer)

Kompatibilitet – OEM HU-typer (eksempler):
VW: RCD200, RCD210, RCD300, RCD310, RCD500, RCD510, RNS315, RNS510
Bemærk: Ikke til RCD320 med ISO-stik
Skoda: Bolero/Stream, Amundsen/Columbus (afhængigt af udstyr)
Seat: køretøjer med Golf V/IV-style OEM HU med CD-slot i selve HU (ikke til varianter uden CD-slot i frontpanelet)

Skoda – ekstra bemærkning om HU-cover:
På udvalgte Skoda-modeller kan originalt Skoda OEM HU-cover være nødvendigt afhængigt af udstyr (fx ved Amundsen/Columbus eller Bolero/Swing). Kontrollér bilens nuværende opsætning før montering.

Passer til følgende køretøjer:
Seat Alhambra (7N) 10/2010 – 04/2015
Seat Leon (1P) 04/2009 – 11/2012
Seat Toledo (NH) 03/2013 – 05/2015
Skoda Fabia (5J) 03/2007 – 04/2010
Skoda Fabia (5J) 06/2010 – 06/2014
Skoda Octavia (1Z) 06/2004 – 05/2009
Skoda Octavia (1Z) 01/2009 – 03/2013
Skoda Rapid (NH) 10/2012 – 04/2015
Skoda Roomster (5J) 09/2006 – 04/2010
Skoda Roomster (5J) 06/2010 – 02/2015
Skoda Praktik (5J) 09/2006 – 04/2010
Skoda Praktik (5J) 06/2010 – 02/2015
Skoda Superb (3T) 07/2008 – 05/2013
Skoda Superb (3T) 06/2013 – 05/2015
Skoda Yeti (5L) 08/2009 – 10/2013
VW Amarok (2H) 07/2010 – 08/2016
VW Beetle (16) 11/2011 – 06/2016
VW Caddy III (2K) 10/2003 – 08/2010
VW Caddy III (2K) 09/2010 – 04/2015
VW CC (3C/35) 06/2008 – 11/2011
VW CC (3C/35) 02/2012 – 08/2016
VW EOS (1F) 05/2006 – 10/2010
VW EOS (1F) 10/2010 – 04/2015
VW Golf V (1K) 11/2003 – 09/2008
VW Golf V (1KM) 06/2007 – 10/2009
VW Golf V Plus (1KP) 01/2005 – 02/2009
VW Golf VI (1K) 11/2008 – 09/2012
VW Golf VI (1KM) 11/2009 – 04/2013
VW Golf VI Plus (1KP) 03/2009 – 01/2014
VW Jetta V (1KM) 09/2005 – 10/2010
VW Jetta IV (162) 01/2011 – 08/2014
VW Passat B6 (3C2) 11/2005 – 07/2010
VW Passat B6 (3C5) 08/2005 – 07/2010
VW Passat B7 (3C/362) 11/2010 – 10/2014
VW Polo V (6R) 06/2009 – 01/2014
VW Scirocco III (13) 08/2008 – 04/2014
VW Sharan II (7N) 08/2010 – 04/2015
VW Tiguan I (5N) 10/2007 – 02/2011
VW Tiguan I (5N) 06/2011 – 04/2016
VW Touran I (1T) 01/2003 – 09/2006
VW Touran I (1T) 11/2006 – 04/2010
VW Touran I (1T) 08/2010 – 04/2015

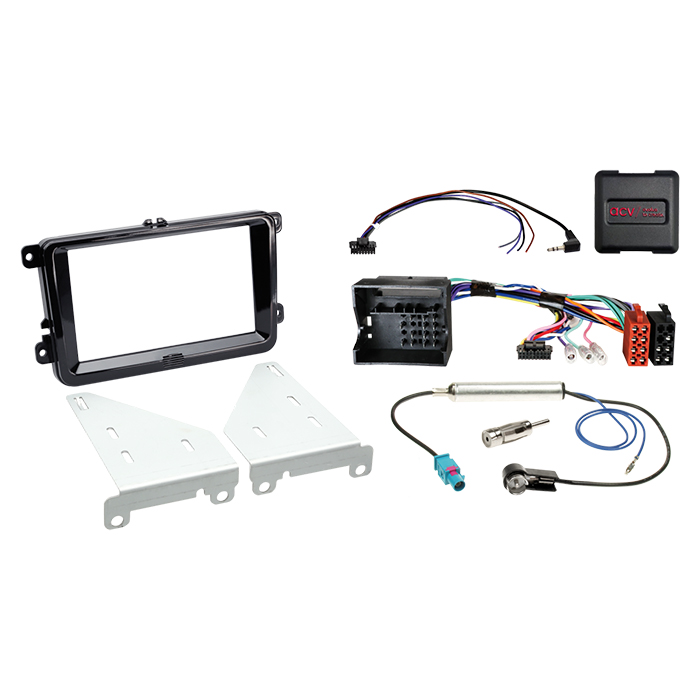

Indhold (leveringsomfang):
2-DIN facia plate/radioramme Seat/Skoda/VW (sort, piano) – item 381320-30-1
SWC Seat/Skoda/VW 40-pin Quadlock Multilead – item 42svw002-1

Valgfrit tilbehør:
Facia pocket til 2-DIN facia plates (skruefastgørelse) – 271000-10

Montering – anbefaling:
Kontrollér OEM HU-funktioner og bilindstillinger før demontering.
Tilslut og konfigurer interface og HU-kabel spændingsløst, og foretag funktionstest af ratbetjening, antenne og relevante signaler før endelig samling.
Køretøjer med importsoftware eller afvigende kodning kan have begrænset kompatibilitet i enkelte funktioner.
