Komplet 2-DIN Kit Seat/Skoda/VW (Set) sort
Få besked når varen kommer på lager
Varen er ikke på lager
Tilmeld dig her i formularen og få besked så snart varen er tilbage på lager.
Tak!
Vi giver besked, når varen er tilbage på lager!
| EAN | 4026724336399 |
| Vægt (Emb.) | 613g |
| Rumfang (Emb.) | 0.0043928 |
| Bredde (Emb.) | 190mm |
| Længde (Emb.) | 289mm |
| Højde (Emb.) | 80mm |

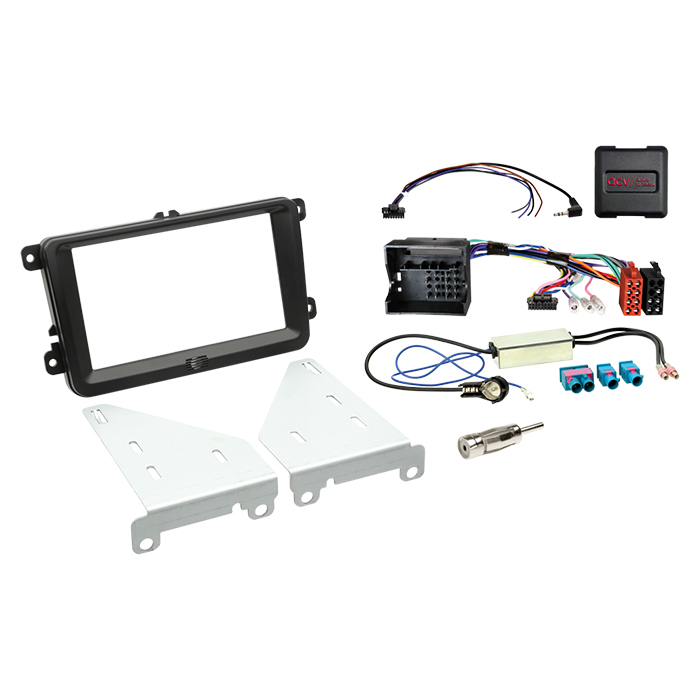

Komplet 2-DIN Kit Seat/Skoda/VW (Set) sort – radioramme, CAN-adapter, SWC og antenneadapter
ACV premium komplet monteringssæt til udskiftning af original OEM-radio/navigation med en eftermarkeds 2-DIN head unit i udvalgte Seat, Skoda og VW-modeller. Sættet er udviklet til at passe bilens instrumentbord visuelt og leverer de nødvendige analoge signaler til eftermonteret radio samt tilslutning af ratbetjening (SWC), hvor head unit’en understøtter det.
Funktion og anvendelse
Mange bilproducenter bruger bilspecifikke OEM-radioer for at matche designet i kabinen. Dette 2-DIN kit samler de centrale komponenter, så du kan montere en 2-DIN radio korrekt og få de nødvendige tilslutninger via CAN Bus og adapterkabler. SWC-kablet leverer analoge styresignaler til eftermarkedsradio – bilfunktioner/vehicle settings via OEM-menuer understøttes ikke.
Tekniske data
Farve: Sort
System: CAN Bus
Radio-stik: 40-pin Quadlock (VW)
SWC-tilslutning: OEM SWC til 3,5 mm jack / løse ledninger (afhænger af radioens SWC-input)
Antenneadapter: OEM Fakra (han) (sæt) til DIN (han) / ISO (han)
Monteringsudskæring (HU display): 172 mm x 98,5 mm
Til køretøjer uden OEM forstærkersystem
Analoge signaler (til eftermonteret radio)
Rød: +12V tænding (klemme 15)
Orange: +12V illumination/lys (klemme 58)
Lilla/hvid: +12V baksignal
Pink: Hastighedspuls (VSS)
Grøn: Parkbremse GND-signal
Maks. belastning pr. udgang: 250 mA
Ved strømbehov over 250 mA: brug relæ (spolemodstand min. 75 Ohm ved 1 relæ / 150 Ohm ved 2 relæer)
Vigtige bemærkninger
Sammenlign altid stikkene på billeder/diagrammer med bilens stik – de skal passe både optisk og teknisk.
Funktioner kan variere afhængigt af bilens udstyr, softwareversion og eftermarkedsradioens muligheder (nogle betjeningsfunktioner kan mangle eller blive erstattet).
Reimporterede biler eller biler med anden software kan være inkompatible i enkelte funktioner.
DIP-switch/opsætning kan være nødvendig på interface/retrofit-enhed – se manualen til radio/interface.
OEM-radioer der typisk understøttes (udvalg)
VW: RCD200 / RCD210 / RCD300 / RCD310 / RCD500 / RCD510 samt RNS315 / RNS510
Bemærk: Ikke til VW RCD320 med ISO-stik (uden Quadlock)
Passer til følgende køretøjer
Seat Alhambra (7N) 10/2010 – 04/2015
Seat Leon (1P) 04/2009 – 11/2012
Seat Toledo (NH) 03/2013 – 05/2015
Skoda Fabia (5J) 03/2007 – 04/2010
Skoda Fabia (5J) 06/2010 – 06/2014
Skoda Octavia (1Z) 06/2004 – 05/2009*
Skoda Octavia (1Z) 01/2009 – 03/2013**
Skoda Rapid (NH) 10/2012 – 04/2015***
Skoda Roomster (5J) 09/2006 – 04/2010
Skoda Roomster (5J) 06/2010 – 02/2015
Skoda Praktik (5J) 09/2006 – 04/2010
Skoda Praktik (5J) 06/2010 – 02/2015
Skoda Superb (3T) 07/2008 – 05/2013****
Skoda Superb (3T) 06/2013 – 05/2015****
Skoda Yeti (5L) 08/2009 – 10/2013*****
VW Amarok (2H) 07/2010 – 08/2016
VW Beetle (16) 11/2011 – 06/2016
VW Caddy III (2K) 10/2003 – 08/2010
VW Caddy III (2K) 09/2010 – 04/2015
VW CC (3C/35) 06/2008 – 11/2011
VW CC (3C/35) 02/2012 – 08/2016
VW EOS (1F) 05/2006 – 10/2010
VW EOS (1F) 10/2010 – 04/2015
VW Golf V (1K) 11/2003 – 09/2008
VW Golf V (1KM) 06/2007 – 10/2009
VW Golf V Plus (1KP) 01/2005 – 02/2009
VW Golf VI (1K) 11/2008 – 09/2012
VW Golf VI (1KM) 11/2009 – 04/2013
VW Golf VI Plus (1KP) 03/2009 – 01/2014
VW Jetta V (1KM) 09/2005 – 10/2010
VW Jetta IV (162) 01/2011 – 08/2014
VW Passat B6 (3C2) 11/2005 – 07/2010
VW Passat B6 (3C5) 08/2005 – 07/2010
VW Passat B7 (3C/362) 11/2010 – 10/2014
VW Polo V (6R) 06/2009 – 01/2014
VW Scirocco III (13) 08/2008 – 04/2014
VW Sharan II (7N) 08/2010 – 04/2015
VW Tiguan I (5N) 10/2007 – 02/2011
VW Tiguan I (5N) 06/2011 – 04/2016
VW Touran I (1T) 01/2003 – 09/2006
VW Touran I (1T) 11/2006 – 04/2010
VW Touran I (1T) 08/2010 – 04/2015
Skoda – krav om OEM dækkappe (bemærk)
* Køretøjer med Amundsen / Columbus / Nexus OEM navigation
** Køretøjer med Bolero / Swing OEM radio (kræver typisk Skoda OEM Sat Nav HU cover afhængigt af udstyr)
*** Skoda OEM HU cover: 5JA858 415 9B9
**** Køretøjer med Amundsen / Columbus OEM navigation eller Bolero / Swing (HU cover kan være påkrævet, fx 3TO8580691QB afhængigt af udstyr)
***** Skoda OEM HU cover: 5L0858069L1 QB
Indhold i pakken
2-DIN radioramme (facia plate) i sort til Seat/Skoda/VW (modelafhængig)
SWC/CAN-ledningsnet til Seat/Skoda/VW
Antenneadapter Fakra (han) (sæt) til DIN (han) / ISO (han)
Valgfrit tilbehør
Lommerum (facia pocket) til 2-DIN facia plates med skruefastgørelse
Installationsanbefaling
Kontrollér OEM-radioens funktioner og bilens indstillinger før afmontering.
Tilslut og konfigurer interface og radio uden spænding, og tilslut bilens hovedstik til sidst.
Udfør funktionstest af ratbetjening, antenne, baksignal og øvrige signaler før endelig montering i instrumentbordet.
For mere info - Klik her
Komplet 2-DIN Kit Seat/Skoda/VW (Set) sort
Opgrader bilens originalradio til en moderne 2-DIN eftermonteringsradio med dette komplette 2-DIN monteringssæt i sort til Seat, Skoda og VW. Sættet er i acv premium kvalitet og er udviklet til at give en pæn, fabriksnær finish i instrumentbordet, samtidig med at de nødvendige tilslutninger til eftermonteret head unit bliver gjort så enkle som muligt.
Anvendelse
Kittet bruges, når du vil udskifte en OEM radio/navigation med en eftermonteret 2-DIN enhed. Det indeholder både 2-DIN facia/ramme og HU-tilslutningskit med SWC (ratbetjening) samt antenneadapter, så du kan få de vigtigste signaler videre til din nye radio.
SWC-connector kit leverer analoge signaler til eftermonteringsradioen, men understøtter ikke bilens funktioner eller indstillinger som i den originale enhed. Afhængigt af bilens udstyr og den nye radios software/funktioner kan enkelte betjeningsfunktioner være ændret eller bortfalde.
Kompatibilitet
Connector/CAN: CAN Bus, 40-pin Quadlock VW
Antenne: OEM Fakra (han, sæt) til DIN (han) / ISO (han)
Ratbetjening: OEM SWC til 3,5 mm jack / løse ledninger
Forudsætning: Til køretøjer uden OEM forstærket lydsystem.
Seat:
Seat Alhambra (7N) 10/2010 - 04/2015
Seat Leon (1P) 04/2009 - 11/2012
Seat Toledo (NH) 03/2013 - 05/2015
Skoda:
Skoda Fabia (5J) 03/2007 - 04/2010
Skoda Fabia (5J) 06/2010 - 06/2014
Skoda Octavia (1Z) 06/2004 - 05/2009
Skoda Octavia (1Z) 01/2009 - 03/2013
Skoda Rapid (NH) 10/2012 - 04/2015
Skoda Roomster (5J) 09/2006 - 04/2010
Skoda Roomster (5J) 06/2010 - 02/2015
Skoda Praktik (5J) 09/2006 - 04/2010
Skoda Praktik (5J) 06/2010 - 02/2015
Skoda Superb (3T) 07/2008 - 05/2013
Skoda Superb (3T) 06/2013 - 05/2015
Skoda Yeti (5L) 08/2009 - 10/2013
VW:
VW Amarok (2H) 07/2010 - 08/2016
VW Beetle (16) 11/2011 - 06/2016
VW Caddy III (2K) 10/2003 - 08/2010
VW Caddy III (2K) 09/2010 - 04/2015
VW CC (3C/35) 06/2008 - 11/2011
VW CC (3C/35) 02/2012 - 08/2016
VW EOS (1F) 05/2006 - 10/2010
VW EOS (1F) 10/2010 - 04/2015
VW Golf V (1K) 11/2003 - 09/2008
VW Golf V (1KM) 06/2007 - 10/2009
VW Golf V Plus (1KP) 01/2005 - 02/2009
VW Golf VI (1K) 11/2008 - 09/2012
VW Golf VI (1KM) 11/2009 - 04/2013
VW Golf VI Plus (1KP) 03/2009 - 01/2014
VW Jetta V (1KM) 09/2005 - 10/2010
VW Jetta IV (162) 01/2011 - 08/2014
VW Passat B6 (3C2) 11/2005 - 07/2010
VW Passat B6 (3C5) 08/2005 - 07/2010
VW Passat B7 (3C/362) 11/2010 - 10/2014
VW Polo V (6R) 06/2009 - 01/2014
VW Scirocco III (13) 08/2008 - 04/2014
VW Sharan II (7N) 08/2010 - 04/2015
VW Tiguan I (5N) 10/2007 - 02/2011
VW Tiguan I (5N) 06/2011 - 04/2016
VW Touran I (1T) 01/2003 - 09/2006
VW Touran I (1T) 11/2006 - 04/2010
VW Touran I (1T) 08/2010 - 04/2015
Vigtigt: Sammenlign altid stik og harness med billeder/tilslutninger i bilen, og kontrollér at en kompatibel OEM head unit har været monteret.
Produktinformation
Farve: Sort
Udsparing (HU-display/åbning): 172 mm x 98,5 mm
Leverede signaler (analoge):
Rød: +12V tænding (klemme 15)
Orange: +12V belysning (klemme 58)
Lilla/hvid: +12V bakgearssignal
Pink: hastighedspuls (speed pulse)
Grøn: GND parkeringsbremsesignal
Maks. belastning på udgange: 250 mA pr. udgang
Ved strømbehov over 250 mA kræves relæ (min. spolemodstand 75 Ohm for 1 relæ / 150 Ohm for 2 relæer).
Indhold i sættet: 2-DIN facia/ramme til Seat/Skoda/VW (sort) samt SWC-tilslutningskit med multilead og antenneadapter Fakra til DIN/ISO.
Vigtigt at vide
Kontrollér før montering: Tjek OEM-radioens funktioner og bilens indstillinger, før den afmonteres, og lav altid en funktionstest (radio, antenne, ratbetjening og øvrige signaler) før endelig samling.
Begrænsninger: Dette kit er designet til at levere nødvendige tilslutninger til en eftermonteret radio, men bilfunktioner og køretøjsindstillinger understøttes ikke via interfacet. Reimporterede biler eller biler med anden software kan give funktionsafvigelser.
Opsætning: Nogle eftermonteringsradioer kræver dip switch-indstilling (se radioens manual). Monteringen bør udføres af fagperson, især hvis der skal laves ændringer i kabelføring eller tilsluttes løse ledninger, da ændringer kan påvirke funktion og garanti.
