Komplet 2-DIN Kit Transit Connect 2013-2018
Få besked når varen kommer på lager
Varen er ikke på lager
Tilmeld dig her i formularen og få besked så snart varen er tilbage på lager.
Tak!
Vi giver besked, når varen er tilbage på lager!
| EAN | 4026724346114 |
| Vægt (Emb.) | 1015g |
| Rumfang (Emb.) | 0.0261381119 |
| Bredde (Emb.) | 364mm |
| Længde (Emb.) | 544mm |
| Højde (Emb.) | 132mm |
Komplet 2-DIN Kit Transit Connect 2013-2018 nebula – radioramme med CAN-bus interface og ratbetjening
Dette acv premium 2-DIN monteringskit gør det muligt at udskifte bilens originale Ford head unit (OEM radio) med en eftermarkeds 2-DIN radio, samtidig med at vigtige bilfunktioner integreres via CAN-bus. Kittet leveres med faciaplade i farven nebula samt nødvendige adaptere til bl.a. antenne, AUX og ratbetjening (SWC).
Funktion og anvendelse
Mange bilproducenter anvender bilspecifikke OEM-radioer, som er tilpasset instrumentbordets design. Med dette installationssæt får du en professionel og sikker integration, hvor relevante signaler og betjeningsfunktioner videreføres til din nye 2-DIN radio, afhængigt af bilens udstyr og den valgte radio.
Passer til følgende køretøjer
Ford Transit Custom (FAC/FDA) 08/2012 – 06/2016
Ford Transit Tourneo Custom (FAC/FAD) 08/2012 – 06/2016
Vigtige krav til bilens udstyr
Køretøjer med Euro 5 emissionsstandard
Køretøjer med ratbetjening OK og/eller taleknap
Køretøjer med OEM display
Køretøjer med CD-afspiller under displayet
Ikke til køretøjer med OEM 7" touchskærm
Bemærk om SYNC og OEM navigation
Køretøjer med SYNC: SYNC-funktion understøttes ikke
Køretøjer med OEM navigation: Interface-funktioner kan være delvist inkompatible
Deaktiver SYNC-funktioner og Bluetooth før installation (nødopkald via SYNC påvirkes ved BT-deaktivering).
Understøttede funktioner (afhængigt af udstyr)
Ratbetjening (SWC)
PDC-chimes bag (understøttet)
Chimes (understøttet)
Køretøjsindstillinger i display (understøttet)
Bemærk: På køretøjer med lille display og 2 indstillingsknapper til højre understøttes dato-indstilling ikke.
Tekniske data
CAN-bus: Ja
Hovedstik: 24-pin Ford
SWC tilslutning: OEM SWC > 3,5 mm jack / løse ledninger
Antenneadapter: Fakra (m) > DIN (m), passiv
AUX: OEM AUX > RCA (m) rød/hvid
Monteringsudskæring (HU/display): 172 mm x 98,5 mm
Farve: nebula
Signaler der leveres via interfacet
Rød: +12V tænding (klemme 15)
Orange: +12V belysning (klemme 58)
Lilla/hvid: +12V bakgearssignal
Pink: hastighedspuls (VSS)
Grøn: parkbremse-signal (GND)
Belastning pr. udgang: maks. 250 mA
Ved strømforbrug over 250 mA: anvend relæ (spolemodstand min. 75 Ohm ved 1 relæ / 150 Ohm ved 2 relæer).
Kompatibilitet og kontrol før montering
Sammenlign de viste stik med stik i bilen, og kontrollér at de passer optisk og teknisk.
Kontrollér at en af de kompatible OEM head units har været monteret fra fabrikken.
Genimporterede køretøjer eller biler med anden software kan have funktionsafvigelser.
Vigtige installationsanbefalinger
Kontrollér alle OEM-funktioner og bilindstillinger før afmontering.
Tilslut og konfigurer altid spændingsløst, og forbind hele installationen til bilen til sidst.
Udfør funktionstest af ratbetjening, display/bilindstillinger og øvrige funktioner før endelig samling.
Undgå fejl i displayets indstillingsmenu: Sluk eftermarkedsradioen og tryk taleknappen i maks. 2 sekunder for at åbne indstillinger, og foretag kun de indstillinger som beskrevet i vejledningen.
Mulige begrænsninger
Afhængigt af bilens udstyr og den eftermonterede radios software kan enkelte funktioner udgå eller blive erstattet.
Ikke alle køretøjsfunktioner understøttes nødvendigvis (eksempelvis visse assistentsystemer).

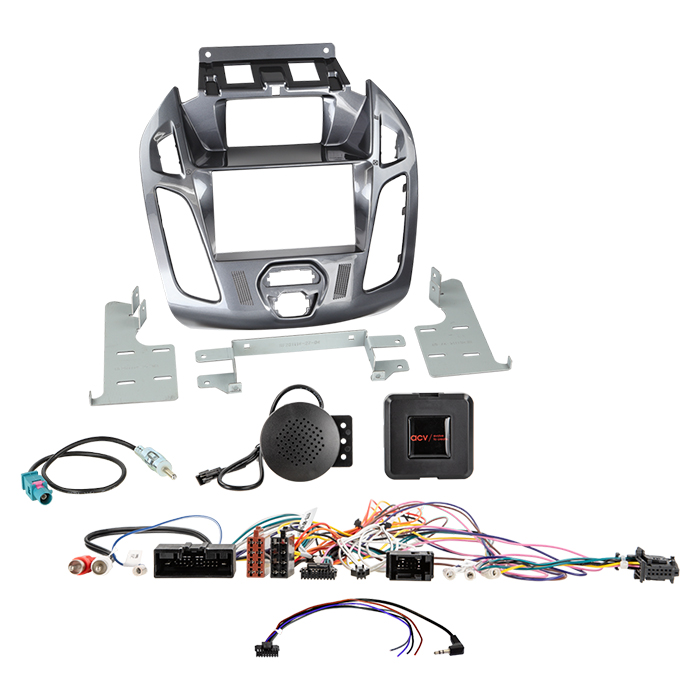

Indhold i pakken
2-DIN faciaplade Ford (nebula) til display (varenr. 381114-27-1-2)
SWC/CAN-bus interface til Ford 24-pin med display Multilead (varenr. 42sxo008-0)
Antenneadapter Fakra (m) > DIN (m), passiv (varenr. 1524-01-0)
Tilbehør (valgfrit)
Lomme til 2-DIN faciaplader, kort version (varenr. 271000-10)
INBAY® lomme til 2-DIN facia, skruemontering (varenr. 241000-10-1)
Bemærk om ekstra OEM-komponenter
Afhængigt af bilens OEM head unit kan der være behov for separate indsatsdele til faciapladen, f.eks. hazard/centrallås-knap, airbag-advarselslampe eller kortholder (sælges separat).
For mere info - Klik her
Komplet 2-DIN Kit Transit Connect 2013-2018 nebula
Opgrader din Ford med en moderne eftermonteret bilradio, navigation eller multimedieenhed med dette acv premium 2-DIN monteringssæt i farven nebula. Kittet er udviklet til at få en eftermonteret 2-DIN head unit til at passe flot i instrumentbordet og samtidig hjælpe med at bevare vigtige funktioner som ratbetjening (SWC), advarselslyde og udvalgte bilindstillinger via CAN-bus – afhængigt af bilens udstyr og den valgte radio.
Anvendelse
Monteringssættet bruges, når du vil udskifte den originale OEM-radio med en 2-DIN eftermonteringsradio. Du får en komplet løsning med facia/ramme og relevante adaptere, så installationen bliver mere enkel og ser fabriksmonteret ud.
Kittet leverer desuden relevante styresignaler til eftermonteringsradioen, herunder +12V tænding, illumination, bakkesignal, hastighedspuls og parkbremse-signal (udgange maks. 250 mA). Det gør det lettere at få funktioner som kamera-trigger og lysdæmpning til at arbejde korrekt, når din nye head unit understøtter det.
Kompatibilitet
Dette kit er til Ford-køretøjer med 24-pin Ford stik, CAN-bus og OEM display (uden original 7" touchskærm). Det er beregnet til biler med Euro 5 emissionsstandard og med ratknapper (OK- og/eller tale-knap), samt typisk konfiguration med CD-afspiller under displayet.
Oplyst køretøjsanvendelse i produktdata:
Ford Transit Custom (FAC/FDA) 08/2012 – 06/2016
Ford Transit Tourneo Custom (FAC/FAD) 08/2012 – 06/2016
Vigtigt: Sammenlign altid de viste/styrede kabelstik med bilens stik før køb og montering, og kontroller at din originale head unit matcher den understøttede opsætning. Reimporterede biler eller biler med anden software kan have afvigelser i funktionalitet.
Produktinformation
Type: 2-DIN facia/monteringsramme med HU-tilslutningskit og SWC (ratbetjening) til Ford
Kvalitet: acv premium
Farve: nebula
Udsparing (HU/display): 172 mm x 98,5 mm
Adaptere og tilslutninger (uddrag):
Fakra(m) antenne til DIN(m) antenneadapter (passiv)
OEM SWC til 3,5 mm jack og/eller løse ledninger (afhængigt af radio)
OEM AUX til RCA (rød/hvid)
Interfaceforbindelser til OEM monitor/display (afhængigt af bilens opsætning)
Understøttelse (afhængigt af bil og radio):
Ratbetjening (SWC)
PDC chimes bag (bip-lyde) understøttet
Chimes/advarselslyde understøttet
Bilindstillinger via display understøttet (med forbehold)
Leveringsomfang:
2-DIN facia plate Ford (nebula)
SWC Ford interface/kabelsæt (24-pin/display multilead)
Antenneadapter Fakra til DIN
Valgfrit tilbehør:
Opbevaringslomme/pocket til 2-DIN facia (kort version)
INBAY pocket (skruebar)
Vigtigt at vide
SYNC: SYNC-funktion understøttes ikke. Deaktiver SYNC-funktioner og Bluetooth før installation for at undgå fejl, herunder at SYNC-nødkald kan blive påvirket, hvis Bluetooth er aktiv.
Begrænsninger: Ikke alle bilfunktioner kan garanteres efter eftermontering. Funktioner som eksempelvis Trailer Assist, E-Call eller andre førerassistentsystemer kan være helt eller delvist understøttet afhængigt af bil og eftermonteret head unit. OEM navigation kan have delvis kompatibilitet i interfacefunktioner.
Kontrol før endelig montering: Kontrollér bilens funktioner, bilindstillinger og ratbetjening, før radioen bygges helt sammen i instrumentbordet. Ved køretøjer med lille display og to indstillingsknapper til højre kan datovisning/indstilling være begrænset.
Installation: Læs monteringsvejledningen for de enkelte komponenter, og udfør opsætning af DIP-switches efter producenten af din eftermonterede radio. Tilslutning og eventuelle ændringer på ledningsnettet bør kun udføres af en uddannet montør, da fejltilslutning kan give funktionsfejl og i nogle tilfælde påvirke garanti.
