Komplet 2-DIN Kit Transit Connect 2013-2018 phoenix
Få besked når varen kommer på lager
Varen er ikke på lager
Tilmeld dig her i formularen og få besked så snart varen er tilbage på lager.
Tak!
Vi giver besked, når varen er tilbage på lager!
| EAN | 4026724345919 |
| Vægt (Emb.) | 1012g |
| Rumfang (Emb.) | 0.0261381119 |
| Bredde (Emb.) | 364mm |
| Længde (Emb.) | 544mm |
| Højde (Emb.) | 132mm |

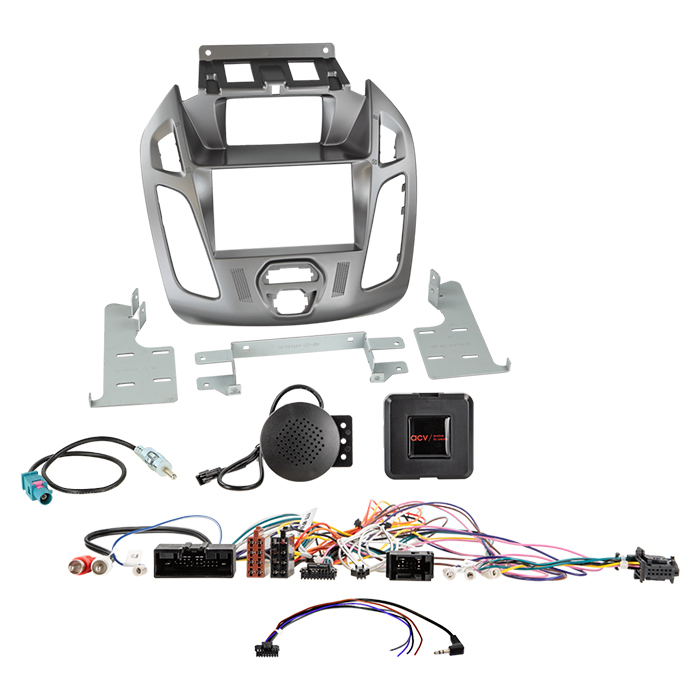

Komplet 2-DIN Kit Transit Connect 2013-2018 phoenix sølv – radioramme med CAN-bus interface og ratbetjening
Dette komplette 2-DIN monteringssæt i acv premium quality gør det muligt at udskifte bilens originale OEM-headunit med en eftermarkeds 2-DIN radio, samtidig med at vigtige bilfunktioner som ratbetjening (SWC), PDC-lyde og udvalgte køretøjsindstillinger bevares via CAN-bus interface. Sættet er udviklet til biler med OEM-display og den korrekte Ford 24-pin tilslutning.
Vigtigt før køb og montering:
Sammenlign altid de viste/angivne stik med bilens stik og kontroller, at der oprindeligt har siddet en kompatibel OEM-enhed.
Genimporterede biler eller biler med anden software kan have begrænset kompatibilitet.
Afhængigt af bilens udstyr og funktionerne i den nye radio kan enkelte funktioner bortfalde eller blive erstattet.
Førerassistentsystemer som Trailer Assist, E-Call m.fl. understøttes ikke nødvendigvis.
Kompatibilitet (køretøjer):
Ford Transit Custom (FAC/FDA) 08/2012 – 06/2016
Ford Tourneo Custom (FAC/FAD) 08/2012 – 06/2016
Bemærk: Til biler med Euro 5 emissionsstandard, ratbetjening OK og/eller taleknap, OEM-display og CD-afspiller under displayet.
Passer ikke til biler med OEM 7" touchskærm.
Farve og pasform:
Farve: phoenix sølv
Monteringsåbning til HU/display: 172 mm x 98,5 mm
Tilslutninger og adaptere (inkluderet i systemet):
CAN-bus interface
Stiktype: 24-pin Ford
Ratbetjening (SWC): OEM SWC til 3,5 mm jack / løse ledninger (afhænger af radioens SWC-input)
Antenneadapter: Fakra (han) til DIN (han), passiv
OEM AUX: til RCA (han) rød/hvid
Monitor-forbindelser: AMP monitor-stik til OEM monitor samt OEM monitor-stik til interface
Understøttede funktioner:
Ratbetjening (SWC)
PDC-lyde bag (chimes) understøttes
Systemlyde (chimes) understøttes
Køretøjsindstillinger via display understøttes
Bemærk: På biler med lille display og 2 indstillingsknapper i højre side understøttes datoindstillinger ikke.
SYNC og OEM-navigation (vigtige bemærkninger):
Biler med SYNC: SYNC-funktion understøttes ikke og skal deaktiveres før installation.
Deaktiver SYNC og Bluetooth før montering for at undgå fejl, da nødopkald via SYNC deaktiveres sammen med BT-funktionen.
Biler med OEM-navigation: Interfacefunktioner kan være delvist inkompatible.
Tilgængelige signaler (udgange):
Rød: +12V tænding (klemme 15)
Orange: +12V belysning (klemme 58)
Lilla/hvid: +12V bakgearssignal
Pink: hastighedspuls (VSS)
Grøn: stel parkbremse-signal
Maks. belastning på udgange: 250 mA
Ved strømbehov over 250 mA: brug relæ (spolemodstand min. 75 Ohm ved 1 relæ / 150 Ohm ved 2 relæer)
Anbefaling til kontrol før endelig samling:
Test alle funktioner i den originale radio først (lyd, display, køretøjsindstillinger).
Kontroller interface-konfiguration og eventuelle DIP-switch indstillinger (afhænger af radiofabrikant).
Foretag funktionstest af ratbetjening, display og køretøjsindstillinger før endelig montering.
Indhold i pakken:
2-DIN facia plate / radioramme til Ford (phoenix sølv) til OEM-display
SWC Ford interface/kabelsæt (24-pin / display, multilead bulk)
Antenneadapter Fakra (han) til DIN (han), passiv
Tilbehør (valgfrit):
Lommerum til 2-DIN facia plates, kort version (separat)
INBAY® lommerum til 2-DIN facia, skruemontering (separat)
For mere info - Klik her
Komplet 2-DIN Kit Transit Connect 2013-2018 phoenix søl
Opgrader din Ford med et komplet 2-DIN monteringskit i acv premium kvalitet, der gør det nemt at udskifte den originale fabriksradio (OEM) med en moderne eftermonteret head unit. Kittet er udviklet til at matche bilens instrumentbord og giver en flot, integreret montering i phoenix sølv – perfekt til dig, der vil have Apple CarPlay/Android Auto, bedre lyd eller flere funktioner uden at gå på kompromis med udseendet.
Anvendelse
Kittet bruges til montering af en 2-DIN radio samt til at tilslutte nødvendige adaptere og interfaces, så centrale funktioner i bilen kan bevares efter udskiftning af OEM-enheden. Det inkluderer bl.a. CAN-bus integration og løsning til ratbetjening (SWC) afhængigt af bilens udstyrsniveau.
Det er vigtigt, at du tester alle funktioner (ratknapper, bilindstillinger, lydsignaler m.m.) før endelig samling, da eftermonterede enheder kan have forskellig understøttelse og software.
Kompatibilitet
Dette kit er beregnet til Ford-modeller med OEM-display og 24-pin Ford-stik og passer til udvalgte konfigurationer med Euro 5 samt biler med ratbetjening og/eller stemmeknap.
Vehicle application (ifølge producentdata):
Ford Transit Custom (FAC/FDA) 08/2012 - 06/2016
Ford Transit Tourneo Custom (FAC/FAD) 08/2012 - 06/2016
Bemærk: Kompatibilitet afhænger af den originale radio/opsætning. Sammenlign altid bilens stik med de viste/angivne stiktyper og kontrollér, at en af de angivne OEM-enheder har været monteret fra fabrikken. Reimporterede biler eller biler med anden software kan have afvigelser i funktioner.
Ikke til: Køretøjer med OEM 7" touchskærm.
Produktinformation
Type: 2-DIN facia/monteringsramme med HU-connector kit og SWC (ratbetjening) til Ford
Farve: phoenix sølv
CAN-bus: Ja
Udskæring til HU/display: 172 mm x 98,5 mm
Tilslutninger/adapters i kittet (udvalgt):
24 Pin Ford hovedstik
OEM ratbetjening > 3,5 mm jack / løse ledninger
OEM antenne Fakra (m) > DIN (m)
OEM AUX > RCA (rød/hvid)
Monitor/interface-forbindelser til OEM display (afhængigt af bilens udstyr)
Understøttede funktioner (afhængigt af bil og radio):
Ratbetjening (SWC)
PDC chimes bag (lydsignal) understøttet
Chimes understøttet
Bilindstillinger via display understøttet (med forbehold)
Scope of delivery:
2-DIN facia plate Ford display phoenix sølv
SWC interface/ledningsnet til Ford 24Pin/display
Passiv antenneadapter Fakra > DIN
Valgfrit tilbehør (købes separat):
Lomme til 2-DIN facia (kort version)
INBAY® lomme til 2-DIN facia (skruemontering)
Vigtigt at vide
SYNC: SYNC-funktion understøttes ikke, og SYNC/BT bør deaktiveres før installation for at undgå fejl og uønsket adfærd (fx nødkald påvirket af BT).
Begrænsninger kan forekomme: Ikke alle bilfunktioner kan garanteres efter retrofit – f.eks. Trailer Assist, E-Call eller andre førerassistentsystemer kan være helt eller delvist uden understøttelse afhængigt af bilens udstyr og den valgte head unit.
Kontrol før montering: Tjek OEM-indstillinger og bilens funktioner før afmontering, og test ratbetjening, bilindstillinger og displayfunktioner før endelig samling. Sørg for at stik og konfiguration passer både optisk og teknisk.
Installation: Ændringer i ledningsnet, alternative tilslutninger og dip-switch opsætning bør udføres af fagperson. Fejltilslutning eller modifikation af det forsamlede ledningsnet kan påvirke funktion og i nogle tilfælde bortfalde garanti.
