Komplet 2-DIN Kit VW Polo 2014-2017 piano sort i-dapter

Komplet 2-DIN Kit VW Polo 2014-2017 piano sort i-dapter

Dette installationskit gør det muligt at udskifte bilens originale head unit (OEM HU) med en 2-DIN eftermarkedsenhed, der passer elegant ind i instrumentbordets design. Kittet sikrer integration med bilens systemer via CAN-Bus og i-dapter interface, så originale funktioner i videst muligt omfang bevares.

Afhængigt af bilens udstyr og den nye HU’s software kan enkelte funktioner være begrænsede eller erstattet.

• Farve: piano sort
• Monteringshul til 7" HU: 178/173 × 102/98 mm
• Facia kan kræve tilpasning med værktøj.

Vigtigt før installation

• Kontroller OEM HU og bilens indstillinger før afmontering.
• Sammenlign stikforbindelser i bilen med de medfølgende kabler – både visuelt og teknisk.
• SWC-knapper (ratbetjening) er nødvendige for adgang til i-dapter konfigurationsmenu.
• Test alle funktioner og indstillinger før endelig montering.
• Bemærk at funktioner som Trailer Assist, E-Call og visse assistentsystemer kan være begrænsede.

Kompatibilitet og tilslutninger

• CAN-Bus understøttelse
• 52-pin Quadlock VAG stik
• OEM ratbetjening (SWC) → 3,5 mm jack / løse ledninger
• OEM antenne Fakra (hun) → DIN (han)
• OEM bakkamera → RCA (hun, okker)
• OEM USB → USB-A
• Blå ledning: +12V antenne remote

Før installation skal antennens phantomspænding måles med OEM enhed:

• 8,5V antennesystem → Varenr. 1524-28-1-0
• +12V antennesystem → Varenr. 1524-70-1-0

Understøtter køretøjer med MIB-II systemer.

Bakkamera, OPS og klimavisning

• Bakkameraindgang skal aktiveres i den nye HU.

i-dapter forbindelser:

• Lilla/hvid: +12V bakgear signal
• RCA (okker): Kamera input til HU

Understøtter visning af:

• OPS (parkeringssensorer)
• Klimaanlæg (Climatronic)
• CAR menu
• Bakkamera
• Ved manglende billede eller visning: tilslut ekstra GND til RCA yderskærm.
• +12V bakgear signal afbrydes over 3 km/t.
• Ved forreste PDC vises dette automatisk efter tænding og afsluttes via bilens PDC-knap.

Ratbetjening (SWC)

For adgang til i-dapter indstillinger:

• Hold “track up” knappen på rattet nede
• Alternativt anvend fjernbetjening: Varenr. 43x-remote
• Biler uden SWC kræver denne fjernbetjening.

Ikke egnet til biler

• Med OEM forstærkersystem
• Med åbent instrumentbord
• Uden OEM forberedelse (HU / højttalere / SWC)

Signaler til rådighed

• Rød: +12V tænding (klemme 15)
• Orange: +12V lys (klemme 58)
• Lilla/hvid: +12V bakgear
• Pink: hastighedspuls
• Grøn: GND håndbremse
• Maks. belastning: 250 mA
• Ved større forbrug skal relæ anvendes.

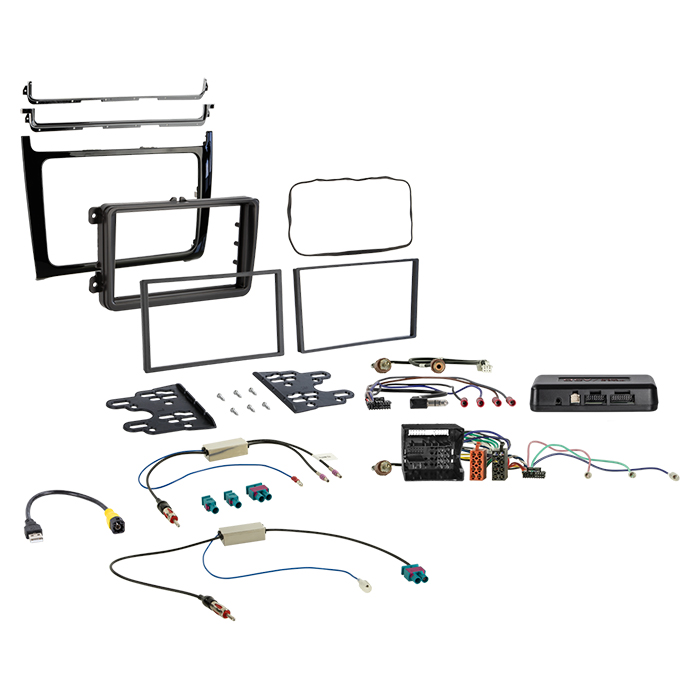

Leveringsomfang

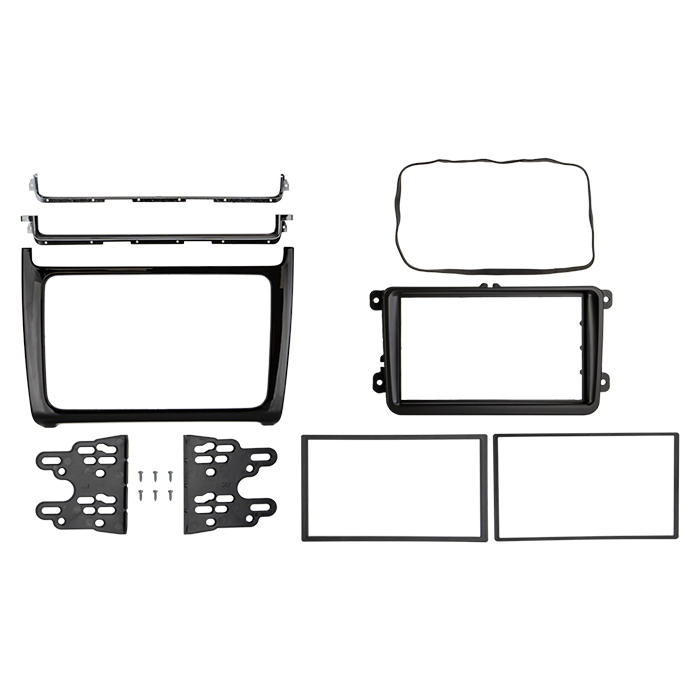

• 2-DIN facia plate VW Polo 04/2014–07/2017 piano sort – Varenr. 381320-41-2

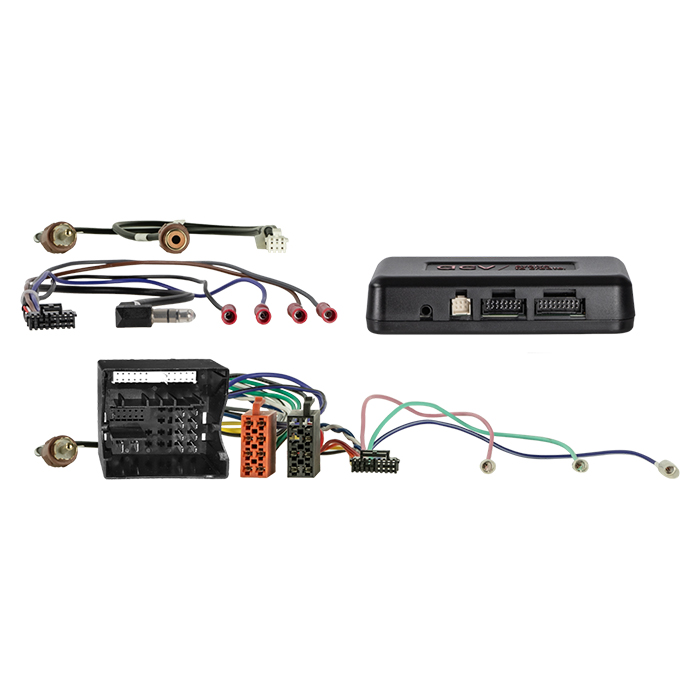

• i-dapter MAN TGE/Seat/Skoda/VW 52-pin Quadlock – Varenr. 43xvw04

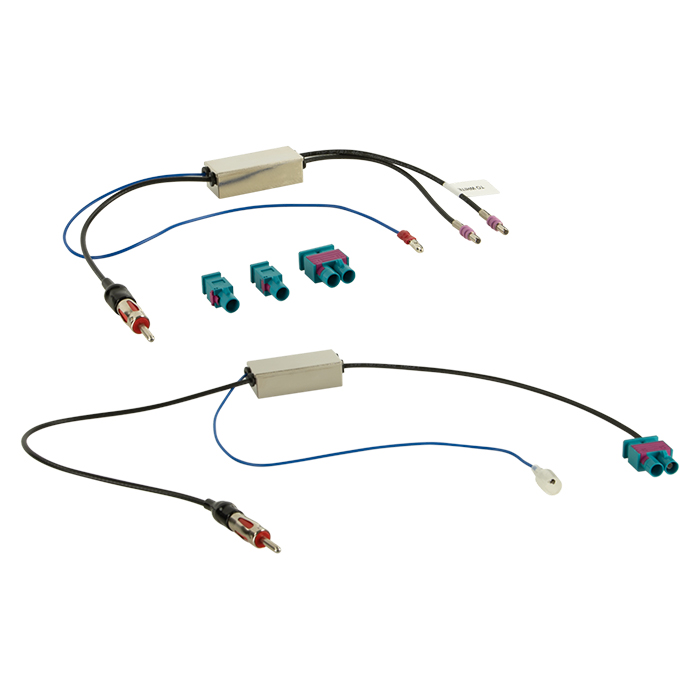

• Antenneadapter Fakra (sæt) → DIN 12V – Varenr. 1524-70-1-0
• Antenneadapter Fakra (double) → DIN 8,5V – Varenr. 1524-28-1-0

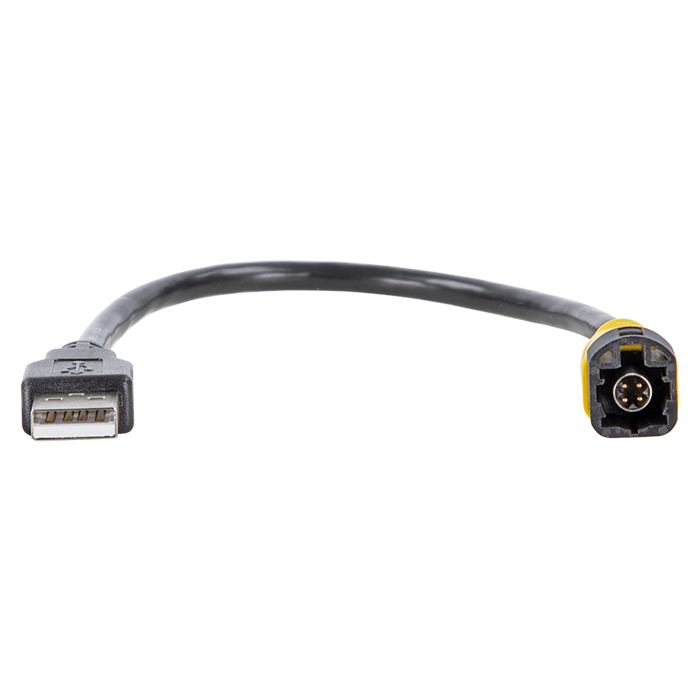

• USB adapter LVDS gul → USB-A – Varenr. 44-1324-006

Generelle installationsinstruktioner

Før installation

1. Kontroller alle funktioner på OEM HU.
2. Afbryd strømmen.
3. Kontroller forbindelser spændingsfrit.

Tilslutning

1. Kontroller interface og kabler uden spænding.
2. Tilslut HU iht. producentens anvisninger.
3. Tilslut øvrige forbindelser.
4. Tilslut hovedstik til sidst.
5. Konfigurer interface og HU (SWC, kamera, håndfri, phantom power m.m.).
6. Test ratbetjening og bilens funktioner.

Ved fejl

• Genmonter OEM HU og vent på CAN-Bus nedlukning.
• Kontroller interface opsætning.
• Gentilslut og test igen.

Vigtig information

Ændringer i ledningsnet og alternative forbindelser må kun udføres af faguddannet montør.

• Sammenhold altid med bilens ledningsdiagram.
• Ændringer sker på eget ansvar og kan annullere garanti.
• Producenten dækker ikke skader ved uautoriserede ændringer.

Passer til:

• VW Polo V (6R) 04/2014 – 07/2017
