Komplet 9" Kit 1 VW Polo 04/2014-07/2017 sølv i-dapte

Komplet 9"" Kit 1 VW Polo 04/2014-07/2017 sølv i-dapte

Mange bilproducenter anvender modelspecifikke head units (HU), der er designet til at passe visuelt ind i bilens instrumentbord. Dette installationskit gør det muligt at udskifte den originale radio (OEM HU) med en eftermonteret enhed, samtidig med at bilens eksisterende funktioner bevares.

Kittet indeholder de nødvendige adaptere og interfaces, så den nye head unit kan fungere korrekt sammen med bilens systemer. Afhængigt af bilens udstyr og den nye HU’s funktioner og software, kan enkelte originale funktioner være begrænsede eller erstattet.

Det anbefales altid at gennemgå installationsvejledningerne for de enkelte komponenter før montering. Rattets betjeningsknapper (SWC) er nødvendige for at få adgang til Infodapterens konfigurationsmenu.

Sammenlign de viste stik med stikkene i bilen for at sikre, at de passer både mekanisk og teknisk. Vær opmærksom på, at visse funktioner i nogle tilfælde ikke understøttes, f.eks. Trailer Assist, E-Call og visse førerassistentsystemer. Kontrollér bilens menuindstillinger samt funktionerne på den originale radio før installation – og test alle funktioner inden endelig montering.

• Farve: Sølv

Tekniske oplysninger

CAN-Bus

Tilslutninger:

• 52-pin Quadlock VAG
• OEM SWC > 3,5 mm jack / løse ledninger
• OEM antenne Fakra(f) > DIN(m)
• OEM bakkamera > RCA(f) okker
• OEM USB > USB-A
• Blå ledning: +12V antenne remote

Kontrollér antennens phantom-spænding før installation ved måling med OEM-enheden:

• 8,5V antennesystem > varenr. 1524-28-1-0
• +12V antennesystem > varenr. 1524-70-1-0
• Kræver ekstra interface for at få adgang til køretøjsindstillinger.
• Understøtter køretøjer med MIB-II systemer.

Kompatible HU-typer

• 7" / 9" HU
• 7" / 9" HU med kort kabinet
• 7" / 9" modulopbygget HU med display og silverbox
• 7" HU uden metalramme og uden frontramme
• HU og display med specialtilbehør

Bakkamera integration

Tilslutning via i-dapter:

• Lilla/hvid: +12V bakgear-signal
• RCA(m) okker: bakkamera input på retrofit HU

Visualisering af:

• i-adapter indstillinger
• OPS (parkeringssensorer)
• Klimaanlæg
• Hvis kameravisning eller visualisering ikke er tilgængelig, forbind ekstra stel (GND) til RCA’ens yderleder ved både kamera og HU.
• Bakgear-signalet afbrydes ved hastigheder over 3 km/t.

SWC konfiguration

Med SWC:

• Hold "track up" knappen nede for adgang til i-dapter indstillinger
• Alternativt med fjernbetjening varenr. 43x-remote

Uden SWC:

• Kræver i-dapter fjernbetjening varenr. 43x-remote

Ikke egnet til køretøjer

• Med originalt forstærkersystem
• Med åben instrumentbordsløsning
• Uden OEM forberedelse (SWC / højttalere / HU)

Monteringsmål

• 9" display: 230/220 × 130 mm
• 7" display: 178/173 × 102/98 mm

Signaler

• Rød: +12V tænding (klemme 15)
• Orange: +12V lys (klemme 58)
• Lilla/hvid: +12V bakgear
• Pink: hastighedssignal
• Grøn: GND håndbremse
• Maks. belastning: 250 mA
• Ved større belastning kræves relæ:
  • 1 relæ: min. 75 Ohm
  • 2 relæer: min. 150 Ohm

Understøtter visning af:

• Klimaanlæg
• OPS
• CAR køretøjsindstillinger

Faciaplaten kan tilpasses med værkstedsværktøj.

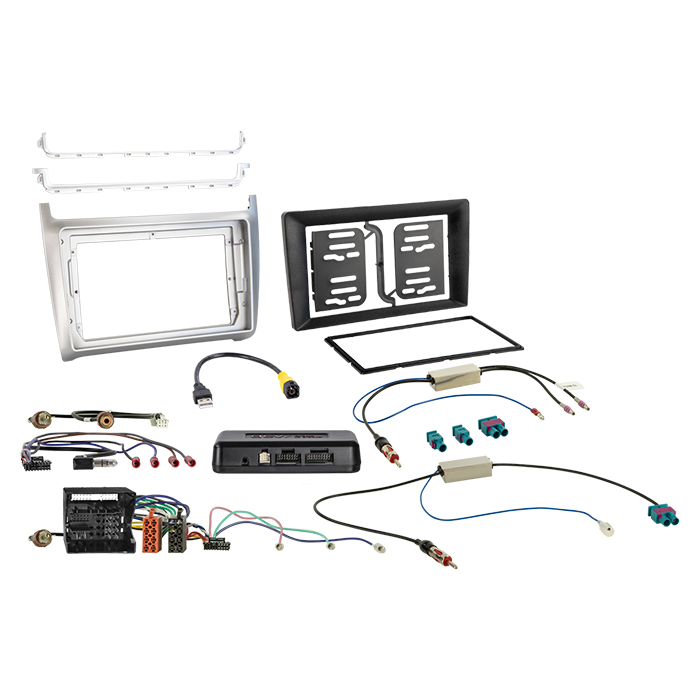

Leveringsomfang

• 9" faciaplate VW Polo (6R) 04/2014–07/2017 sort – varenr. 381320-90-1
• 9">7" display reduktionsramme – varenr. 271000-46
• i-dapter 52-pin Quadlock Multilead – varenr. 43xvw04

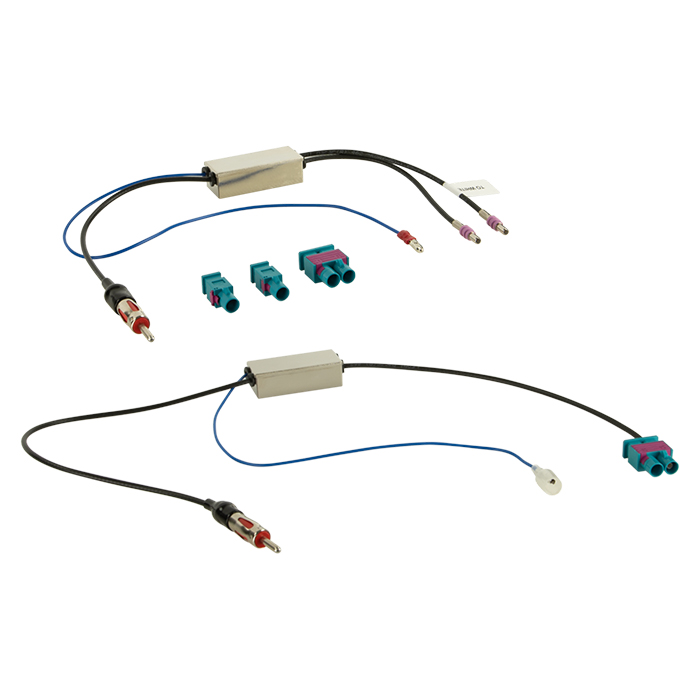

• Antenneadapter Fakra > DIN 12V – varenr. 1524-70-1-0
• Antenneadapter Fakra > DIN 8,5V – varenr. 1524-28-1-0

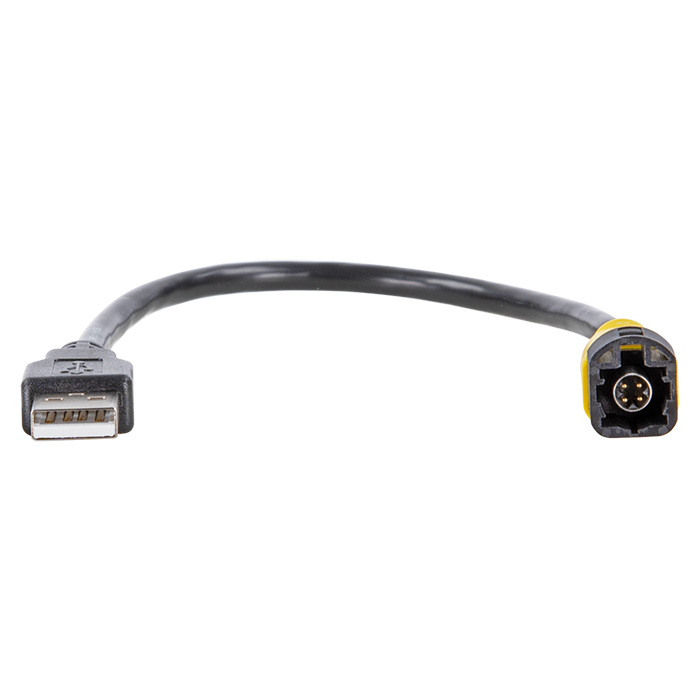

• USB adapter VW LVDS gul > USB-A – varenr. 44-1324-006

Generelle installationsanvisninger

Før installation:

1. Kontrollér alle funktioner på OEM HU
2. Afbryd spænding
3. Kontrollér alle forbindelser spændingsløst

Tilslutningsrækkefølge:

1. Kontrollér interface-opsætning
2. Tilslut radioens kabelsæt
3. Tilslut øvrige forbindelser
4. Tilslut hovedstik til sidst
5. Konfigurér interface og HU
6. Funktionstest af ratbetjening og køretøj

Ændringer i ledningsnet og tilslutninger må kun udføres af faguddannet installatør og sker på eget ansvar. Ændringer kan påvirke garanti.

Passer til:

• VW Polo V (6R) 04/2014 – 07/2017
