Komplet 9" Kit 1 VW Polo 04/2014-07/2017 sort i-dapte

Komplet 9"" Kit 1 VW Polo 04/2014-07/2017 sort i-dapter

Mange bilproducenter anvender modeltilpassede head units (HU), som er designet til at passe perfekt ind i bilens instrumentbord. Dette monteringssæt gør det muligt at udskifte den originale head unit med en eftermonteret enhed, samtidig med at bilens funktioner bevares.

Sættet indeholder alle nødvendige adaptere og interfaces, der – afhængigt af bilens udstyr – sikrer korrekt funktion af den nye enhed samt gendannelse af vigtige køretøjsfunktioner.

Bemærk, at enkelte funktioner kan være begrænsede eller erstattet, afhængigt af funktionalitet og software i den nye head unit.

• Farve: sort

Vigtigt før installation

• Kontroller bilens og den originale HU’s indstillinger før montering
• Sammenlign stik og ledningsnet i bilen med de viste stik for at sikre korrekt pasform (optisk og teknisk)
• SWC-knapper (ratbetjening) er nødvendige for adgang til Infodapter-konfiguration
• Ikke alle komfort- og assistentsystemer understøttes (fx Trailer Assist, E-Call m.fl.)
• Kontroller alle funktioner igen inden den endelige montering

Tilslutninger (CAN Bus – 52 Pin Quadlock VAG)

• OEM SWC → 3,5 mm jack / løs ledning
• OEM antenne Fakra (hun) → DIN (han)
• OEM bakkamera → RCA (hun, okker)
• OEM USB → USB-A
• Blå ledning: +12V antenne remote

Kontroller antennens phantomspænding før installation:

• 8,5V antennesystem → varenr. 1524-28-1-0
• +12V antennesystem → varenr. 1524-70-1-0

Bakkamera og visualisering

• Lilla/hvid: +12V bakgear signal
• RCA (han, okker): bakkamera indgang i retrofit HU
• Visualisering af OPS, klimaanlæg og i-dapter menu vises i HU
• Hvis kamerabillede eller visualisering mangler:
  • Tilslut ekstra GND til RCA’ens yderleder mellem kamera og HU.

Kompatibilitet

Egnet til 7" og 9" head units:

• Standard
• Kort chassis
• Modulopbygget HU med separat display/silverbox

Ikke egnet til biler:

• Med originalt forstærkersystem
• Med åben instrumentbordsløsning
• Uden OEM forberedelse (HU / højttalere / ratbetjening)

Udskæringsmål

• 9" display: 230/220 × 130 mm
• 7" display: 178/173 × 102/98 mm

Signaler til rådighed

• Rød: +12V tænding (klemme 15)
• Orange: +12V belysning (klemme 58)
• Lilla/hvid: bakgear signal
• Pink: hastighedssignal
• Grøn: håndbremse GND
• Maks. belastning: 250 mA (kræver relæ ved højere belastning)

Understøttede funktioner

• Ratbetjening (SWC)
• Visning af klimaanlæg
• OPS parkeringssensor visning
• CAR køretøjsindstillinger

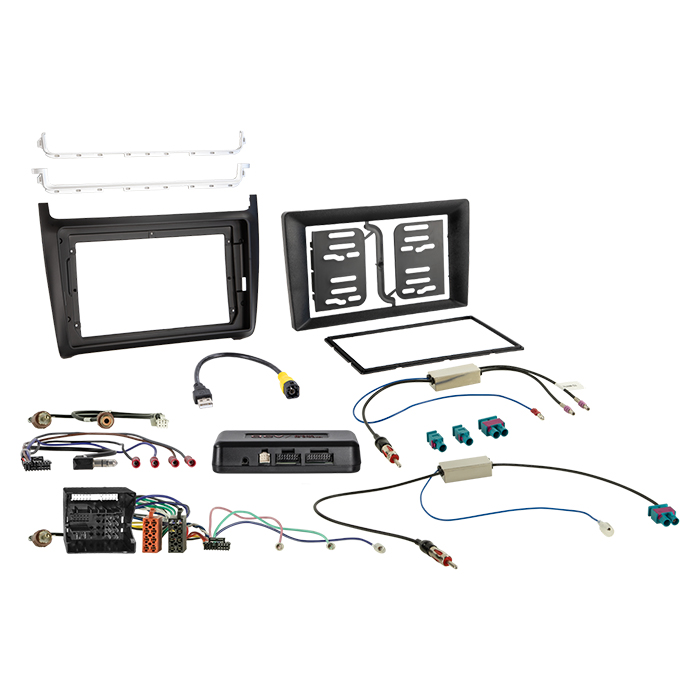

Medfølger i sættet

• 9" facia plate VW Polo (6R) 04/2014–07/2017 sort – varenr. 381320-90-1
• 9" → 7" reduktionsramme – varenr. 271000-46
• i-dapter 52 Pin Quadlock Multilead – varenr. 43xvw04
• Antenneadapter 12V phantom – varenr. 1524-70-1-0
• Antenneadapter 8,5V phantom – varenr. 1524-28-1-0

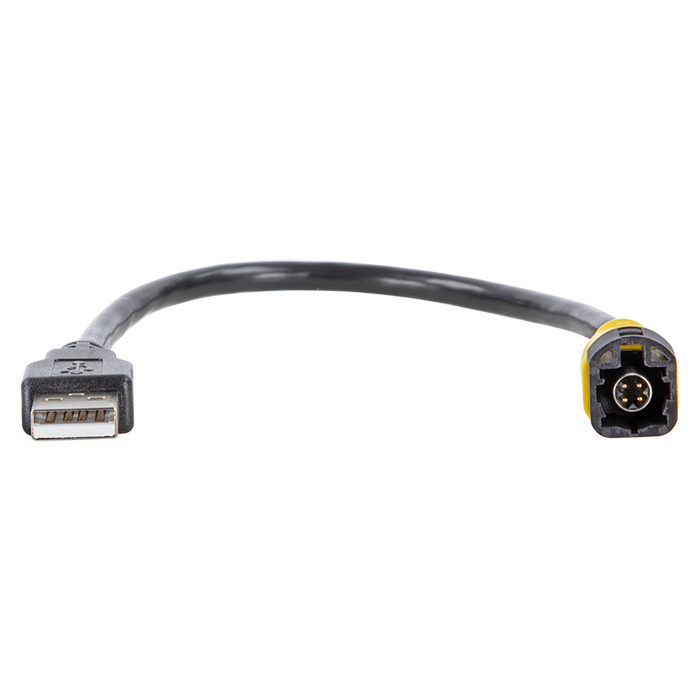

• USB adapter LVDS → USB-A – varenr. 44-1324-006

Installationsvejledning

1. Kontroller alle funktioner på OEM HU
2. Afbryd strømmen helt før tilslutning
3. Kontroller alle forbindelser spændingsløst
4. Tilslut efter HU producentens anvisninger
5. Hovedstik tilsluttes til sidst
6. Konfigurer interface og HU
7. Test alle funktioner før endelig montering

Ændringer i ledningsnet eller alternative tilslutninger må kun udføres af faguddannet montør og sker på eget ansvar.

Passer til:

•  VW Polo V (6R) 04/2014 – 07/2017
