2-DIN kit til Mercedes Vito 2014-2024

Faciaramme 2-DIN med Headunit-forbindelsessæt og SWC til Mercedes

Denne faciaramme 2-DIN er designet til nemt at udskifte bilens originale hovedenhed (HU) med et standard 2-DIN radio- eller multimediesystem i din Mercedes. Det medfølgende installationssæt indeholder alle nødvendige komponenter for at erstatte din OEM-enhed og sikre, at alle funktioner fungerer optimalt.

Produktdetaljer:

• Kompatibilitet: Passer til Mercedes-modeller med 2-DIN indbygget radio
• Kvalitet: ACV Premiumkvalitet, designet til at sikre en perfekt pasform og funktionalitet
• Funktionalitet: Sættet inkluderer alle nødvendige adaptere og interfaces til at integrere dit nye system, samtidig med at originale bilfunktioner bevares

Vigtige bemærkninger:

• Tjek bilens OEM HU og funktioner før installation
• Alle køretøjsfunktioner (som Trailer Assist, E Call eller andre assistentsystemer) understøttes muligvis ikke, afhængigt af din bils udstyr og den valgte hovedenhed
• Sørg for, at de viste stik og kabler passer til din bils system

Fordele:

• Let og problemfri installation af standard 2-DIN system
• Bevarer bilens funktioner og integration med bilens system
• Ideel til bilister, der ønsker at opgradere til moderne infotainmentsystemer uden at gå på kompromis med bilens funktionalitet

Passer til:

• Mercedes Vito (W447) 10/2014 - 02/2019
• Mercedes Vito (W447) 05/2019 - 01/2024

Bemærk:

CAN Bus

• Stik: ISO Mercedes
• Stik gul: +12V konstant strøm terminal 30, sikret til batteri
• Stik: OEM SWC > 42ctmultilead
• Stik: OEM antenne Fakra(m) > DIN(m)

Blå/hvid: +12V antenne fjernstyring

Køretøjer med åbent instrumentbræt: Tjek CAN bus-forbindelse og ISO stikbehandling før installation:

• Forkert forbindelse kan beskadige interface’en

ISO stikbehandling ikke kompatibel:

• Pin 7: +12V tændingsstrøm terminal 15
• Pin 6: +12V belysningsstrøm terminal 58

CAN Bus forbindelse > CAN Bus distributor / klimaanlægssystem

Signal for bakgear ikke understøttet:

• Bakgear signal > +12V førerside kabel 1,5mm² hvid/blå

Farve: Sort
Monteringsudskæring til HU display: 173mm x 98mm

Følgende signaler leveres:

• Genimporterede køretøjer eller køretøjer med anderledes software kan være inkompatible med funktioner.

Rød: +12V tænding terminal 15
Orange: +12V belysning terminal 58
Lilla/hvid: +12V bakgear signal
Rosa: hastighedspuls signal
Grøn: GND parkeringsbremse signal

Belastningskapacitet totale udgange: 100 mA max.

Strømkrav mere end 100 mA:

1. Relæspole modstand 75 Ohm min.
2. Relæspole modstand 150 Ohm min.

SWC

For flere SWC funktioner > kode køretøjet til Audio 15 OEM HU hvis muligt

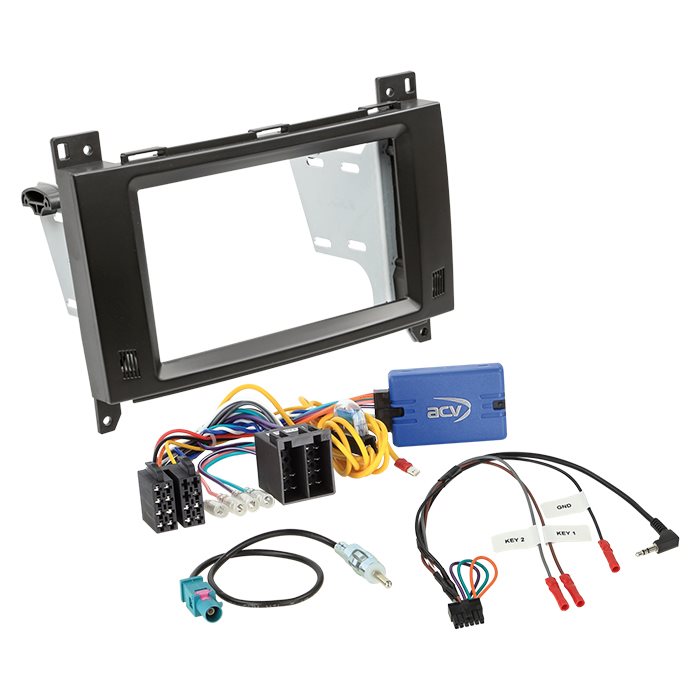

Leveringsomfang:

• 2-DIN faciaramme Mercedes til forskellige køretøjer, sort > vare: 381190-37-1
• SWC Mercedes Vito (W447) 10/2014-2024 ISO bulk > vare: 42smc012-0
• SWC kabel 42s/acv > Multilead forskellige HU bulk > vare: 42ctmultilead-0
• Antenneadapter Fakra(m) > DIN(m) passiv bulk > vare: 1524-01-0

Valgfrit:

• Facia pocket 2-DIN faciarammer, skruefast > vare: 271000-10
• Facia pocket INBAY for 2-DIN faciarammer, skruemontering > vare: 241000-10-

Generelle installationsvejledninger:

Verifikation:

1. Tjek alle driftsfunktioner og køretøjets indstillingsfunktioner på OEM HU.
2. Frakobl OEM HU uden strøm.
3. Tjek alle interface-forbindelser for korrekthed uden strøm.

Forbindelse og forbindelsesrækkefølge:

1. Tjek indstillinger og hardwarekonfiguration af interface uden strøm.
2. Tjek konfiguration af HU forbindelseskabel uden strøm.
3. Forbind HU forbindelseskabel i henhold til betjeningsvejledningen for retrofit HU.
4. Forbind alle andre forbindelser i henhold til betjeningsvejledningen for retrofit HU.
5. Forbind hele installationen til køretøjet med hovedforbindelsen sidst.
6. Softwarekonfiguration af interface i henhold til vejledningen i varetekst og manual.
7. Konfigurer retrofit HU i henhold til betjeningsvejledningen for retrofit-enheden, ratfjernbetjening/kamera/handsfree kit/antenne phantom power og andre.
8. Funktionstest af ratfjernbetjening og køretøjsfunktioner.

Ændringer i konfigurationen af interface og HU forbindelseskabel:

1. Ændring af konfiguration uden strøm.
2. Oplægning af forbindelse, se ovenfor 5-8.

Ved fejl på interface eller køretøj:

1. Geninstaller OEM HU.
2. Brug OEM HU.
3. Etabler CAN bus nedlukning.
4. Tjek hardwarekonfigurationen af interface.
5. Oplægning af forbindelse efter CAN bus nedlukning, se ovenfor 5 og 6.

Flere forbindelser, ændringer af forbindelser, alternative forbindelser, forbindelser af løse kabler eller forbindelsesforlængelser af løse kabler nævnt i informationsteksten eller manualen er kun til orientering og for information til faglærte installatører.

Flere forbindelser, ændringer af kabelkonfigurationen af ledningsnettet eller brug af alternative forbindelser eller forbindelsesforlængelser:

1. Forbindelser og ændringer skal kun udføres af faglærte installatører.
2. Forbindelser og ændringer skal tjekkes før forbindelse for eventuelle godkendelser fra producenten eller producentens garantibetingelser, som kan blive påvirket af ændringerne.
3. Forbindelser og ændringer skal tjekkes for funktionalitet og korrekthed ved måling og sammenligning med køretøjets ledningsdiagram før forbindelse.
4. Forbindelser og ændringer sker på brugerens egen ansvar uden funktionel garanti.
5. Forbindelser og ændringer sker på brugerens eget ansvar uden nogen garanti for skade på køretøjet, retrofit-enheden eller interface.
6. Ændringer af den forsamlede ledningsnet kan ugyldiggøre produktets garanti.
