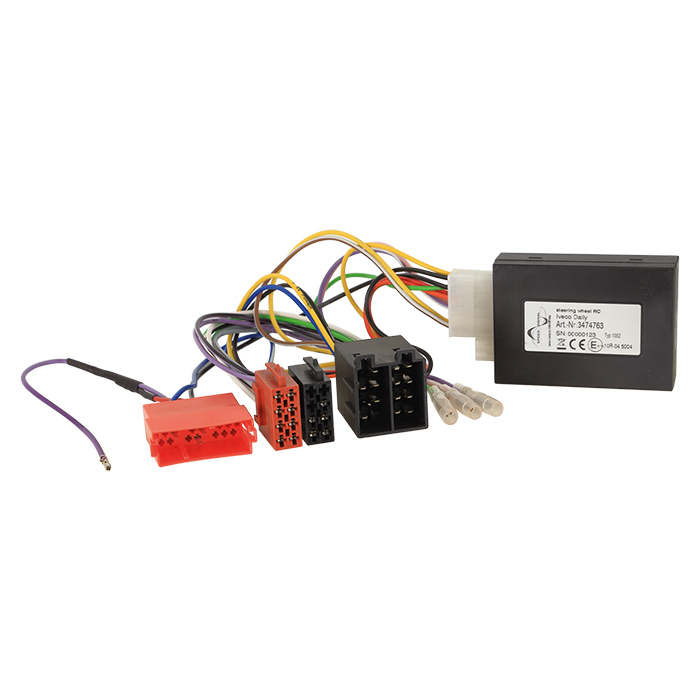

ACV ratstyring Iveco Daily VI/VII 40Pin Quadlock

ACV ratstyring til Iveco Daily VI/VII 40Pin Quadlock

Når du installerer en eftermarkedsradio (retrofit HU), kan visse funktioner blive udeladt eller ændret – afhængigt af bilens udstyr, softwaren og funktionerne i den nye radioenhed.

Før installationen bør du derfor sikre dig, at stikforbindelserne på det medfølgende billedmateriale stemmer overens med dem i din bil – både visuelt og teknisk.

Derudover skal du kontrollere, om en af de angivne originale radioenheder (OEM HU) var fabriksmonteret, og endelig bør du gennemgå bilens funktioner og indstillinger samt teste, om ratbetjeningen (SWC) fungerer korrekt, inden den nye enhed monteres.

Kompatibilitet:

• CAN Bus-kommunikation
• Stiktyper: ISO / Mini ISO
• Tjek DIP-switch-indstillinger (se manualen)
• Understøtter køretøjer med Delphi OEM HU
• Understøtter Fiat Ducato-rat med 2 x 4 funktioner (se manualen)

Tilgængelige signaler via interface:

• +12V tændingssignal (klemme 15)
• +12V belysningssignal (klemme 58)
• Bakkesignal
• Hastighedssignal (speed pulse)

Belastning (output):

• Total: maks. 200 mA
• Individuelt: maks. 180 mA

Ved behov for mere end 180 mA:

• 1 relæ: min. 75 Ohm modstand
• 2 relæer: min. 150 Ohm modstand

Generelle installationsinstruktioner:

Verificering inden installation:

1. Kontrollér alle funktioner og indstillinger på den originale radio (OEM HU).
2. Afbryd spænding til den originale radio.
3. Tjek, at alle interfaceforbindelser er korrekte uden spænding.

Tilslutningsrækkefølge:

1. Kontrollér indstillinger og hardwarekonfiguration på interfacet uden spænding.
2. Kontrollér konfigurationen af radiotilslutningskablet uden spænding.
3. Tilslut radiokablet ifølge HU-manualen.
4. Tilslut øvrige kabler ifølge HU-manualen.
5. Tilslut hovedforbindelsen til bilen som det sidste.
6. Konfigurér softwaren i interfacet ifølge varebeskrivelsen og manualen.
7. Konfigurér den eftermonterede HU ift. ratstyring, kamera, håndfri, antenne osv.
8. Test funktionerne for ratbetjening og bilens øvrige systemer.

Ændringer i konfigurationen:

1. Foretag ændringer uden spænding.
2. Følg trin 5–8 igen efter ændring.

Ved fejl eller mangelfuld funktion:

1. Geninstaller den originale radio.
2. Test, at den originale radio fungerer.
3. Etabler en CAN Bus-nedlukning.
4. Tjek hardwarekonfigurationen på interfacet.
5. Genforbind systemet efter nedlukning (følg trin 5–6 ovenfor).

Vigtige bemærkninger ved ekstra forbindelser eller ændringer:

• Yderligere tilslutninger eller ændringer i kabler må kun udføres af faguddannet personale.
• Det skal kontrolleres, om ændringerne påvirker producentens garantibetingelser.
• Funktion og korrekthed af ændringer skal måles og verificeres med bilens ledningsdiagram.
• Ændringer sker på eget ansvar, uden garanti for funktion.
• Producenten påtager sig intet ansvar for skader på køretøj, HU eller interface ved uautoriserede ændringer.
• Ændringer i det præfabrikerede kabelsæt kan ugyldiggøre produktgarantien.

Passer til:

• Iveco Daily VI (2014–2019)
• Iveco Daily VII (fra 2019)
