Opel 40Pin Quadlock Multilead 12.2008-08.2014

Ratbetjening til Opel 40Pin Quadlock Multilead 12.2008-08.2014

Ved udskiftning af bilens originale radio med en eftermarkedsenhed (retrofit HU) kan du i de fleste tilfælde bevare de eksisterende ratbetjeningsfunktioner. Det giver dig mulighed for fortsat at styre lyd og funktioner direkte fra rattet – nemt og sikkert under kørsel.

Bemærk dog, at tilgængeligheden af enkelte funktioner kan variere afhængigt af bilens udstyr, samt den eftermonterede radioens software og understøttede funktioner. Derfor anbefaler vi altid at tjekke kompatibilitet og funktionalitet inden installation.

Før installation:

• Sammenlign de viste stikforbindelser med dem i din bil, og kontroller, at de passer både visuelt og teknisk.
• Kontroller, om en af de nævnte originale radioenheder (OEM HU) var fabriksmonteret.
• Undersøg bilens nuværende funktioner og indstillinger, herunder om ratbetjeningen (SWC) fungerer, inden du foretager den endelige montering.

Understøttede stik og komponenter:

• CAN Bus
• Stiktyper:
  • 40 Pin Quadlock (Opel)
  • OEM SWC > 3,5 mm jack / løs ledning
• Understøttede OEM radioenheder:
  CD30 / CD30MP / CDC40 / CD50 / CD70 / DVD90
  Blaupunkt / Delphi / Siemens VDO
• Specifik ledning til Opel Corsa D 2008-2014:

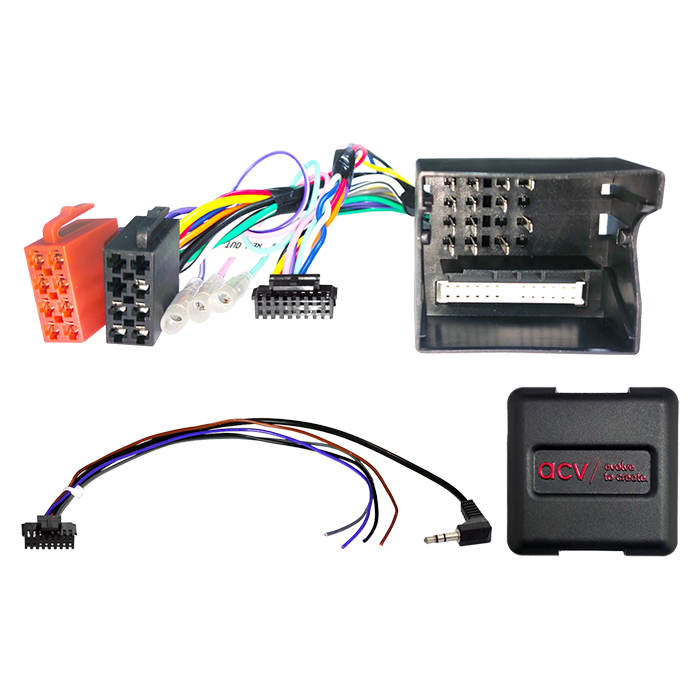

  40 Pin Quadlock Multilead → Varenummer: 42xvx003
• DIP-switch-indstillinger: Skal tilpasses efter producentens vejledning (se manualen)

Ratbetjening (SWC):

• Funktioner for ratbetjening og køretøjsindstillinger understøttes.

Generelle installationsinstruktioner:

Verificering før installation:

1. Kontrollér alle funktioner og indstillinger på den originale radio (OEM HU).
2. Afbryd strømmen til den originale radio.
3. Undersøg, om alle stik og forbindelser til interfacet er korrekt monteret uden strøm.

Tilslutning og rækkefølge:

1. Tjek interface-indstillinger og hardwarekonfiguration uden strøm.
2. Tjek konfigurationen af tilslutningskablet til HU uden strøm.
3. Tilslut HU-kablet ifølge den eftermonterede radioens (HU) brugervejledning.
4. Tilslut alle øvrige kabler ifølge HU-manualen.
5. Tilslut hele systemet til bilen – hovedforbindelsen skal tilsluttes til sidst.
6. Konfigurér interface-softwaren iht. vejledningen i vareteksten og manualen.
7. Konfigurér HU'en (ratstyring, kamera, håndfri, antennestrøm osv.) efter producentens instruktioner.
8. Udfør en funktionstest af ratbetjeningen og bilens systemer.

Ændringer i konfigurationen:

1. Udfør ændringer uden spænding.
2. Gentag trin 5 til 8 ovenfor for at genoprette forbindelsen.

Ved fejl eller manglende funktion:

1. Geninstaller den originale radio (OEM HU).
2. Bekræft, at den originale radio fungerer.
3. Foretag en CAN-bus-nedlukning.
4. Kontrollér hardwarekonfigurationen på interfacet.
5. Gentilknyt forbindelsen efter CAN-bus-nedlukning (trin 5 og 6 ovenfor).

Vigtige bemærkninger ved ændringer eller ekstra tilslutninger:

• Yderligere tilslutninger og ændringer i ledningssættet må kun udføres af faguddannede installatører.
• Før ændringer foretages, skal det kontrolleres, om disse påvirker producentens garantibetingelser.
• Funktion og korrekthed af ændringer skal verificeres gennem måling og sammenligning med bilens ledningsdiagram.
• Alle ændringer og tilslutninger sker på brugerens eget ansvar, uden garanti for funktionalitet eller skadesfri drift.
• Ændringer af det præfabrikerede ledningssæt kan medføre bortfald af produktgarantien.

Passer til:

Nissan:

• Nissan Primastar (X83): 09/2006 – 01/2011*

Opel:

• Agila A (H00): 06/2003 – 10/2007
• Antara (L-A): 11/2006 – 11/2010
• Astra H (A-H): 03/2004 – 02/2007
• Astra H (A-H): 02/2007 – 11/2010
• Combo (C): 10/2004 – 09/2011
• Corsa C (X01): 07/2003 – 10/2006
• Corsa D (S07): 10/2006 – 11/2008
• Meriva A (X01): 11/2005 – 03/2010
• Signum I (Z03): 09/2005 – 08/2008
• Tigra Twin Top (X-C): 07/2004 – 11/2009
• Vectra C (Z02): 09/2005 – 09/2008
• Vivaro A (X83): 09/2006 – 01/2011*
• Zafira B (A-H): 07/2005 – 06/2010
• Zafira B (A-H): 02/2008 – 12/2014

Renault:

• Trafic II (L/jL): 10/2006 – 01/2011
• Gælder for køretøjer med trapezformet OEM HU
