Ratbetj. 3/5/7-serien/X3/X5/Z4/ Mini 40Pin Multilead

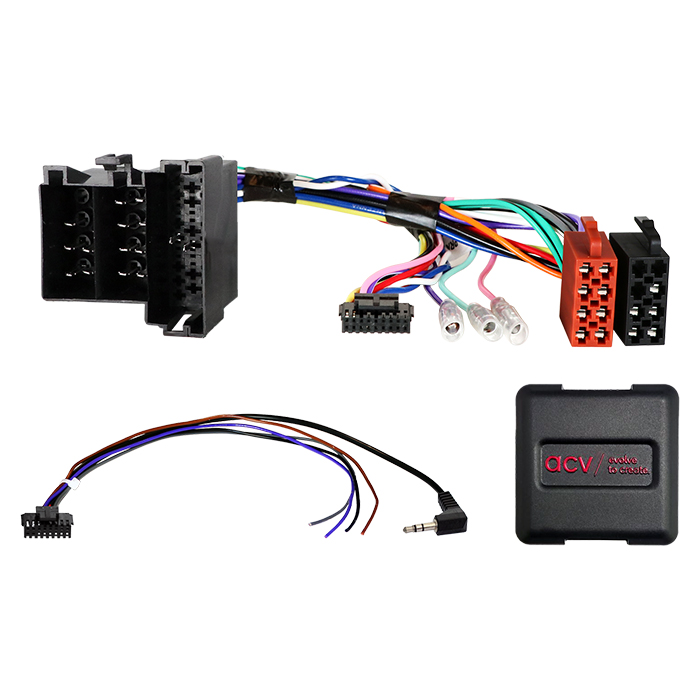

Ratinterface 3/5/7-serien/X3/X5/Z4/ Mini 40Pin Multilead

Denne stalk-adapter gør det muligt at bevare de originale ratbetjeningsfunktioner (SWC – Steering Wheel Control), når fabriksradioen udskiftes med en eftermonteret hovedenhed (retrofit HU).

Afhængigt af bilens udstyr samt funktioner og software i den eftermonterede hovedenhed kan enkelte betjeningsfunktioner være begrænsede, udeladt eller erstattet af andre funktioner.

Før installation skal du:

• Sammenligne de viste stik og kabelsæt med stikkene i bilen og sikre, at de passer både optisk og teknisk
• Kontrollere, om en af de angivne OEM-hovedenheder oprindeligt har været installeret
• Teste bilfunktioner, køretøjsindstillinger og ratbetjening inden endelig montering

Tekniske oplysninger

• Bus-system: I-Bus
• Stik: 40-pin Quadlock BMW
• Udgang: OEM ratbetjening > 3,5 mm jack / løse ledninger

Kompatibilitet:

• Køretøjer med Business OEM radio
• Køretøjer uden Professional OEM navigation*
• Køretøjer uden OEM forstærkersystem**
• OEM-enheder som CD-changer, TV-tuner og telefonmodul skal frakobles.
• DIP-switch-indstillinger skal tilpasses den valgte producent af retrofit-enheden (se producentens manual).

Følgende signaler leveres:

• Ratbetjening (SWC)
• Bemærk: Reimporterede køretøjer eller biler med anden software kan have begrænset eller manglende funktionalitet.

Generelle installationsanvisninger

Kontrol før installation

1. Test alle funktioner og køretøjsindstillinger på OEM-radioen
2. Afbryd OEM-radioen spændingsfrit
3. Kontroller alle interfaceforbindelser spændingsfrit

Tilslutning (rækkefølge)

1. Kontroller interface-indstillinger og hardwarekonfiguration spændingsfrit
2. Kontroller radiokablets konfiguration spændingsfrit
3. Tilslut radiokablet i henhold til retrofit-HU’ens manual
4. Tilslut øvrige forbindelser iht. retrofit-HU’ens manual
5. Tilslut hele installationen til bilen – hovedstikket tilsluttes sidst
6. Softwarekonfigurer interfacet i henhold til manual og produkttekst
7. Konfigurer retrofit-enheden (ratbetjening, kamera, FSE, antenne-phantomspænding m.m.)
8. Udfør funktionstest af ratbetjening og køretøj

Ændringer i konfiguration

• Ændringer skal altid foretages spændingsfrit
• Genforbindelse foretages efter trin 5-8 ovenfor

Fejlfinding

Ved fejl i interface eller køretøj:

1. Geninstaller OEM-radioen
2. Tænd OEM-radioen
3. Gennemfør CAN-bus shutdown
4. Kontroller interface-hardwarekonfiguration
5. Genforbind efter trin 5-6 ovenfor

Vigtige sikkerheds- og ansvarsoplysninger

Ekstra forbindelser, kabelændringer eller alternative tilslutninger er kun vejledende og må udelukkende udføres af uddannet fagpersonale.

• Alle ændringer skal kontrolleres i forhold til producentgodkendelser og garantibetingelser
• Funktion og korrekthed skal verificeres ved måling og sammenligning med bilens ledningsdiagram
• Ændringer udføres på brugerens eget ansvar
• Ingen garanti for funktion eller for eventuelle skader på bil, retrofit-enhed eller interface
• Ændringer af det præmonterede kabelsæt kan medføre bortfald af produktgaranti

Passer til:

• BMW 3-serie (E46) 07/1998 – 02/2007
• BMW 5-serie (E39) 09/2000 – 05/2004
• BMW X3 (E83) 02/2004 – 08/2010
• BMW X5 (E53) 03/2000 – 11/2006
• BMW Z4 (E85) 03/2002 – 08/2008***
• BMW Mini (R50/R53) 06/2001 – 11/2006****
• BMW Mini (R52) 07/2004 – 08/2008
