Ratbetj. Alfa 147/GT ISO CAN Bus/Mini ISO Multilead

Ratinterface til Alfa 147/GT ISO CAN Bus/Mini ISO Multilead

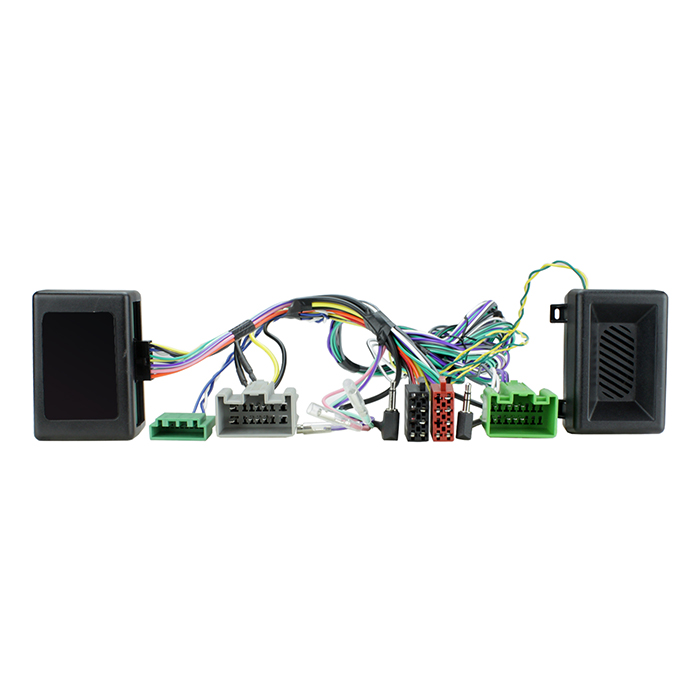

Denne stalk-adapter bevarer de originale funktioner på ratbetjeningen, når fabriksradioen udskiftes med en eftermonteret hovedenhed (HU). Afhængigt af bilens udstyr samt funktioner og software i den nye HU kan enkelte funktioner dog være udeladt eller erstattet af andre.

Sammenlign de viste stik med bilens stikforbindelser for at sikre korrekt pasform både visuelt og teknisk. Kontroller også, om en af de listede OEM-hovedenheder oprindeligt var installeret. Test bilens funktioner, indstillinger og ratbetjening (SWC) før endelig montering.

Bemærk

Denne adapter understøtter både analog SWC og CAN Bus afhængigt af køretøjet.

Stiktyper:

• ISO / Mini ISO
• OEM SWC → 3,5 mm Jack / løs ledning

Køretøjsspecifikke funktioner:

• Køretøjer med CAN Bus ISO power connector
• Køretøjer med analog SWC (RC-A/GND/RC-B Mini-ISO stik Pin 10/11/12)
• Køretøjer med Blue&Me → modulet skal forblive installeret
• Køretøjer uden +12V tændingsklemme 15
• Alfa Romeo med BOSE OEM forstærket system: +12V Amp amplified system remote → connector C1 Pin 6

SWC-adaptere:

• Aktiv systemadapter Alfa Romeo/Lancia ISO→ISO → vare: 13-1001-50
• Aktiv systemadapter forskellige køretøjer ISO→ISO → vare: 13-1190-50
• Citroen / Fiat / Peugeot: køretøjer med 6 SWC-knapper/funktioner

Dip switch-indstillinger skal tjekkes i manualen for den specifikke retrofit-enhed.

Signaler

• Rød: +12V tænding (klemme 15)
• Orange: +12V belysning (klemme 58)
• Lilla/hvid: +12V baklys
• Pink: hastighedspuls
• Grøn: GND håndbremse
• Belastning: Udgangsstrøm maks. 250 mA

Ved strømbelastning > 250 mA:

• 1 relæ: Coil-resistans min. 75 Ohm
• 2 relæer: Coil-resistans min. 150 Ohm
• Bemærk: Reimporterede køretøjer eller køretøjer med anden software kan være inkompatible i funktioner.

SWC-kompatibilitet

• Køretøjer med åben instrumentpanel
• Køretøjer med OEM HU

Generelle installationsinstruktioner

Verifikation:

1. Tjek alle funktioner og indstillinger på OEM HU.
2. Frakobl OEM HU uden strøm.
3. Kontroller alle interfaceforbindelser uden strøm.

Tilslutning og rækkefølge:

1. Kontroller interface-indstillinger og hardware uden strøm.
2. Kontroller HU-forbindelseskablets konfiguration uden strøm.
3. Tilslut HU-kablet i henhold til retrofit HU-manualen.
4. Tilslut øvrige forbindelser i henhold til manualen.
5. Tilslut hele installationen til bilen med hovedforbindelsen til sidst.
6. Softwarekonfiguration af interface i henhold til manualen.
7. Konfigurer retrofit HU for ratbetjening, kamera, handsfree, antenne phantom-power m.m.
8. Test funktionalitet af ratbetjening og køretøj.

Ændringer i konfiguration:

1. Ændringer skal ske uden strøm.
2. Genforbindelse følger samme procedure som ovenfor.

Ved fejl:

1. Geninstaller OEM HU.
2. Brug OEM HU.
3. Etabler CAN Bus nedlukning.
4. Kontroller interface-hardware.
5. Genforbindelse efter CAN Bus nedlukning.

Vigtigt

• Alle yderligere forbindelser, ændringer af ledningskonfiguration eller brug af alternative forbindelser må kun udføres af fagpersonale.
• Modifikationer kan påvirke producentgaranti.
• Alle ændringer sker på brugerens eget ansvar.
• Ændringer af præmonterede ledningsnet kan ugyldiggøre produktets garanti.

Passer til:

• Alfa Romeo 147 (973) 09/2007 - 04/2010
• Alfa Romeo GT (937) 02/2004 - 10/2010
• Citroën Jumper (250) 10/2006 - 11/2011
• Citroën Relay (250) 2006 - 2011*
• Fiat Ducato (ZAF 250) 06/2006 - 06/2011**
• Peugeot Boxer (Y) 02/2007 - 07/2011**
