Ratbetj. Alfa Romeo/Fiat/Lancia ISO/Mini ISO Multilead

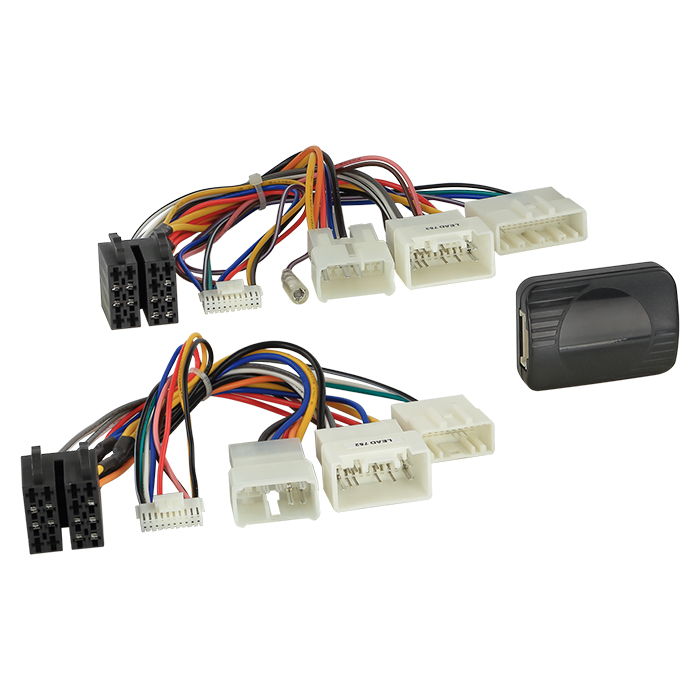

Ratinterface til Alfa Romeo/Fiat/Lancia ISO/Mini ISO Multilead

Denne adapter bevarer de originale funktioner på ratbetjeningen, når fabriksradioen udskiftes med en eftermonteret hovedenhed (HU). Afhængigt af bilens udstyr samt funktioner og software i den nye HU kan enkelte funktioner dog være udeladt eller erstattet af andre.

Før installation skal du sammenligne de viste stik med bilens stikforbindelser og sikre, at de passer både visuelt og teknisk. Kontroller også, om en af de listede OEM-hovedenheder oprindeligt var installeret. Test bilens funktioner, indstillinger og ratbetjening (SWC), inden adapteren monteres endeligt.

CAN Bus

• Stiktyper: ISO / Mini ISO
• Stiktype SWC: OEM SWC > 3,5 mm Jack / løs ledning

Kompatible køretøjer:

• Køretøjer med CAN Bus ISO power connector
• Køretøjer med Blue&Me > modulet skal forblive installeret
• Køretøjer med eller uden OEM forstærket system

Farvekoder:

• Blå/hvid: +12V forstærket system remote*
• Rød: +12V tænding (klemme 15)
• Orange: +12V belysning (klemme 58)
• Lilla/hvid: +12V baklys
• Pink: hastighedspuls
• Grøn: GND håndbremse

Belastning:

• Udgangsstrøm: maks. 250 mA
• Ved strømbehov > 250 mA:
  • 1 relæ: Coil-resistans min. 75 Ohm
  • 2 relæer: Coil-resistans min. 150 Ohm
• *Bemærk: Reimporterede køretøjer eller køretøjer med anden software kan være inkompatible i funktioner.

SWC-kompatibilitet

• Aktiv systemadapter Alfa Romeo/Lancia ISO>ISO > vare: 13-1001-50
• Aktiv systemadapter forskellige køretøjer ISO>ISO > vare: 13-1190-50
• Køretøjer uden Visteon OEM HU

Generelle installationsinstruktioner

Verifikation:

1. Tjek alle funktioner og indstillinger på OEM HU.
2. Frakobl OEM HU uden strøm.
3. Kontroller alle interfaceforbindelser uden strøm.

Tilslutning og rækkefølge:

1. Kontroller interface-indstillinger og hardware uden strøm.
2. Kontroller konfiguration af radioforbindelseskablet uden strøm.
3. Tilslut radioforbindelseskablet i henhold til retrofit HU-manualen.
4. Tilslut øvrige forbindelser i henhold til manualen.
5. Tilslut hele installationen til bilen med hovedforbindelsen til sidst.
6. Softwarekonfiguration af interface i henhold til manualen.
7. Konfigurer retrofit-enheden for ratbetjening, kamera, handsfree, antenne phantom-power m.m.
8. Test funktionalitet af ratbetjening og køretøj.

Ændringer i konfiguration:

1. Ændringer skal ske uden strøm.
2. Genforbindelse følger samme procedure som ovenfor.

Ved fejl:

1. Geninstaller OEM HU.
2. Brug OEM HU.
3. Etabler CAN Bus nedlukning.
4. Kontroller interface-hardware.
5. Genforbindelse efter CAN Bus nedlukning.

Vigtigt

• Yderligere forbindelser, ændringer af ledningskonfiguration eller brug af alternative forbindelser må kun udføres af fagpersonale.
• Modifikationer kan påvirke producentgaranti.
• Alle ændringer sker på brugerens eget ansvar.
• Ændringer af præmonterede ledningsnet kan ugyldiggøre produktets garanti.

Passer til:

• Alfa Romeo 159 (939) 09/2005 - 11/2011
• Alfa Romeo Brera (939) 01/2006 - 10/2010
• Alfa Romeo Spider (939) 01/2007 - 10/2010
• Fiat Stilo (ZAF 192) 02/2003 - 01/2008**
• Lancia Delta (ZAL 844) 09/2008 - 04/2014
• Lancia Musa (ZAL 350) 11/2004 - 12/2010
• Lancia Ypsilon (UAL 843) 10/2006 - 08/2010
