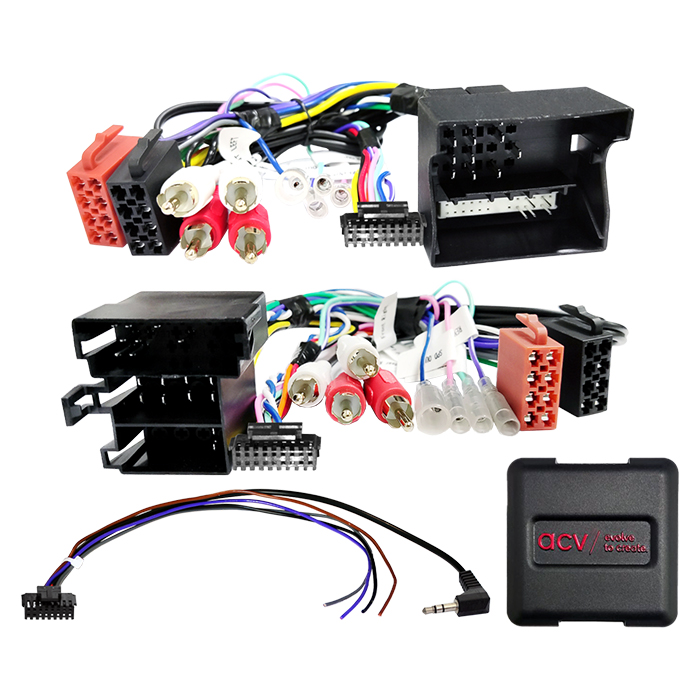

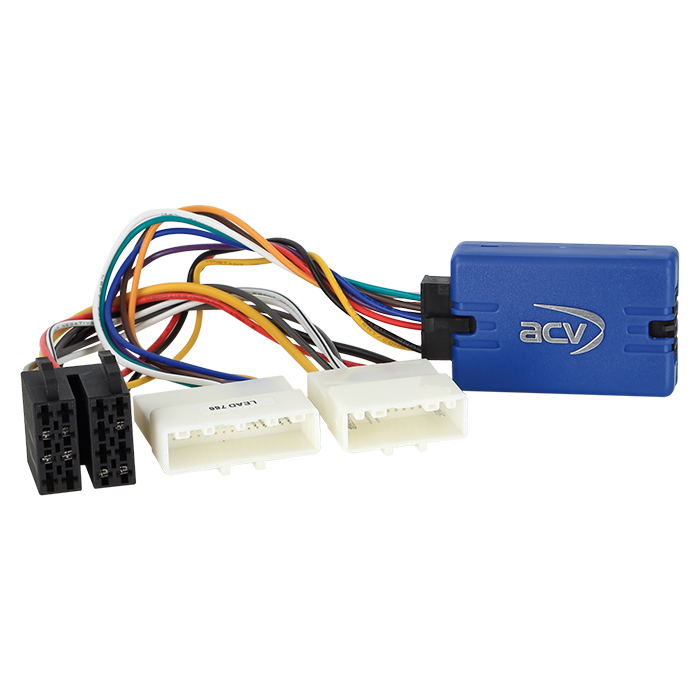

Ratbetj. Audi ISO/Mini ISO/Quadlock Multilead Amp-RCA

Ratinterface til Audi ISO/Mini ISO/Quadlock Multilead Amp-RCA

Denne adapter bevarer de originale funktioner på ratbetjeningen, når fabriksradioen udskiftes med en eftermonteret hovedenhed (HU). Afhængigt af bilens udstyr samt funktioner og software i den nye HU kan enkelte funktioner dog være udeladt eller erstattet af andre.

Sammenlign de viste stik med bilens stikforbindelser, og sørg for, at de passer både visuelt og teknisk. Kontroller også, om en af de listede OEM-hovedenheder oprindeligt var installeret. Test alle funktioner, indstillinger og SWC-funktioner før endelig montering.

CAN Bus

• Connector: ISO / Mini ISO
• Connector: 40 Pin Quadlock VAG
• Connector: OEM SWC > 3,5 mm Jack / løs ledning
• Connector: OEM forstærket system 2-kanal / 4-kanal > RCA(m) front/bag

Signaler:

• Blå: +12V forstærket system remote
• Rød: +12V tænding (klemme 15)
• Orange: +12V belysning (klemme 58)
• Lilla/hvid: +12V baklys
• Pink: hastighedspuls
• Grøn: GND håndbremse

Kompatible køretøjer:

• Køretøjer med Blaupunkt/Matsushita/Grundig Chorus II/Concert II/Symphony II 1-DIN OEM HU med 2 drejeknapper
• Køretøjer med Blaupunkt/Matsushita/Grundig Chorus II/Concert II/Symphony II 2-DIN OEM HU
• Køretøjer med RNS-E 16:9 OEM Nav Sat
• Køretøjer uden BNS 5.0 monochrome OEM Sat Nav*

Retrofit HU-krav:

• Forforstærker effekt over 3V

Specifik SWC-kompatibilitet:

• Audi A3/A4/A6/R8/TT 40Pin Quadlock Amp 2/4 channel > Vare: 42xad002
• Audi A3/A3/A4/A6/TT ISO/Mini ISO Amp 2/4 channel > Vare: 42xad008

Specielle tilfælde:

• Audi TT 08/2010 - 04/2014 med ikke-fungerende OEM lydsystem: forstærkersystemets kodning via CAN Bus til fjernaktivering kræves, hvis muligt (Adresse J525 > aktivering 1 remote)
• Køretøjer med forstærker med afbryderstøj: Noise filter NF GND decouple RCA > Vare: 30.5000-01

Dip switch-indstillinger:

• Se manualen for retrofit-enhedens fabrikant

Belastning:

• udgangsstrøm: 250 mA
• Hvis strømbehov > 250 mA: 1 relæ: Coil-resistans min. 75 Ohm, 2 relæer: Coil-resistans min. 150 Ohm

SWC (Steering Wheel Control)

• Understøtter OEM forstærket system 2-kanal / 4-kanal
• BNS 5.0 monochrome OEM Sat Nav
• SWC Audi/Seat/Skoda/VW forskellige køretøjer 40Pin Quadlock > Vare: 42a-1324-001
• Køretøjer med Chorus OEM HU med monochrome display

Generelle installationsinstruktioner

Verifikation:

1. Tjek alle funktioner og indstillinger på OEM HU.
2. Frakobl OEM HU uden strøm.
3. Kontroller alle interfaceforbindelser uden strøm.

Tilslutning:

1. Kontroller interface-indstillinger og hardware uden strøm.
2. Kontroller HU-forbindelseskabel uden strøm.
3. Tilslut HU-kablet i henhold til retrofit HU-manual.
4. Tilslut øvrige forbindelser i henhold til manualen.
5. Tilslut hele installationen til bilen med hovedforbindelsen til sidst.
6. Softwarekonfiguration af interface i henhold til manualen.
7. Konfigurer retrofit HU for ratbetjening, kamera, handsfree, antenne phantom-power m.m.
8. Test funktionalitet af ratbetjening og køretøj.

Ændringer i konfiguration:

• Ændringer skal ske uden strøm.
• Genforbindelse efter CAN Bus nedlukning følger samme procedure.

Ved fejl:

1. Geninstaller OEM HU
2. Brug OEM HU
3. Etabler CAN Bus nedlukning
4. Kontroller interface hardware
5. Genforbindelse efter CAN Bus nedlukning

Vigtigt:

• Yderligere forbindelser eller ændringer af ledningskonfiguration skal udføres af fagpersonale.
• Modifikationer kan påvirke producentgaranti.
• Alle ændringer sker på brugerens eget ansvar.

Passer til:

• Audi A1 (8X) 07/2010 - 04/2018**
• Audi A2 (8Z) 11/1999 - 07/2005
• Audi A3 (8L) 08/2000 - 06/2003
• Audi A3 (8P) 05/2003 - 04/2005
• Audi A3 (8P) 10/2004 - 04/2013
• Audi A4 B6 (8E) 11/2000 - 10/2005
• Audi A4 B7 (8E) 11/2004 - 02/2009
• Audi A6 (C5/B4) 05/2001 - 03/2006
• Audi Q3 (8U) 10/2011 - 11/2014**
• Audi Q3 (8U) 02/2015 - 06/2018**
• Audi R8 (42) 04/2007 - 05/2015
• Audi TT (8N) 09/1998 - 07/2006
• Audi TT (8J) 09/2006 - 04/2010
• Audi TT (8J) 08/2010 - 04/2014
