Ratbetj. BMW 3/5/7-serien/X5/17-bens Multilead IBus

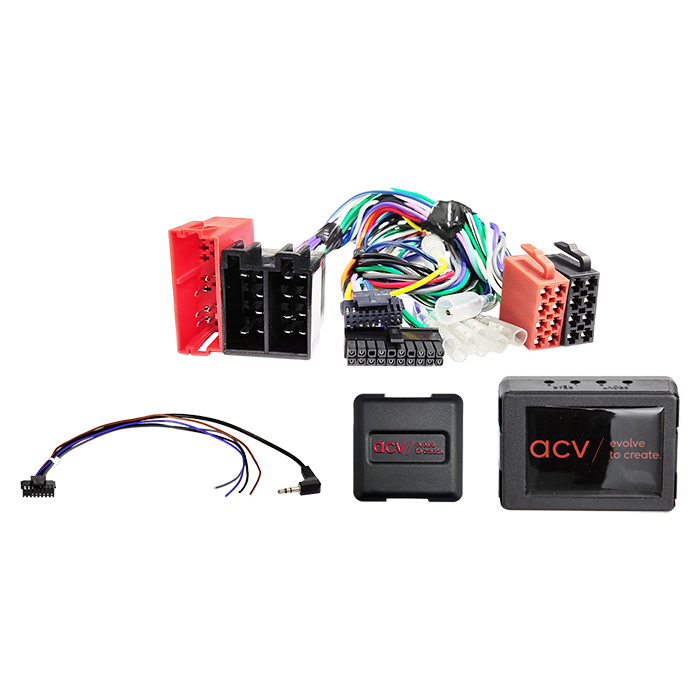

Ratinterface til BMW 3/5/7-serien/X5/17-bens Multilead IBus

Denne adapter bevarer de originale funktioner på ratbetjeningen, når fabriksradioen udskiftes med en eftermonteret hovedenhed (HU). Afhængigt af bilens udstyr samt funktioner og software i den nye HU kan enkelte funktioner dog være udeladt eller erstattet af andre.

Før installation anbefales det at sammenligne de viste stik med bilens stikforbindelser for at sikre korrekt pasform både visuelt og teknisk. Kontroller også, om en af de listede OEM-hovedenheder oprindeligt var installeret, samt at bilens funktioner, indstillinger og SWC fungerer korrekt før endelig montering.

Tilslutning og stiktyper

Adapteren understøtter I Bus og følgende stiktyper:

• 17 Pin BMW
• 40 Pin Quadlock BMW
• OEM SWC > 3,5 mm Jack / løs ledning

For ukendt BMW-stikvariant kan item 42xbm00c anvendes med både 17 Pin og 40 Pin Quadlock ledningsnet.

Kompatibilitet

• Køretøjer med Business OEM HU
• Køretøjer uden Professional OEM Sat Nav
• Køretøjer uden OEM forstærket system

Vigtigt: OEM-enheder som CD-Changer, TV-Tuner og telefonmodul skal frakobles før installation.

SWC-adaptere:

• Professional OEM Sat Nav BMW extension 17 Pin(f) > 17 Pin(m)/antenne 6.5 m bulk → item 1020-21-6500-0
• OEM forstærket system (uden DSP/Harman Kardon) Active system adapter BMW/Land Rover/Rover 17 Pin → item 13-1020-50

Dip switch-indstillinger skal altid kontrolleres i manualen til den specifikke retrofit-enhed

Signaler og begrænsninger

Reimporterede køretøjer eller køretøjer med anden software kan være inkompatible i funktioner.

• Rød: +12V tænding (klemme 15)
• Orange: +12V belysning (klemme 58)
• Lilla/hvid: +12V baklys
• Pink: hastighedspuls
• Grøn: GND håndbremse

Belastning: Udgangsstrøm maks. 250 mA.
Ved strømbelastning > 250 mA:

• 1 relæ: Coil-resistans min. 75 Ohm
• 2 relæer: Coil-resistans min. 150 Ohm

Generelle installationsinstruktioner

Verifikation:

1. Tjek alle funktioner og indstillinger på OEM HU.
2. Frakobl OEM HU uden strøm.
3. Kontroller alle interfaceforbindelser for korrekthed uden strøm.

Tilslutning og rækkefølge:

1. Kontroller interface-indstillinger og hardware uden strøm.
2. Kontroller konfigurationen af radioforbindelseskablet uden strøm.
3. Tilslut radioforbindelseskablet ifølge retrofit HU-manualen.
4. Tilslut alle øvrige forbindelser i henhold til manualen.
5. Tilslut hele installationen til bilen med hovedforbindelsen til sidst.
6. Softwarekonfigurer interface ifølge manualen.
7. Konfigurer retrofit-enheden for ratbetjening, kamera, handsfree, antenne phantom-power m.m.
8. Test funktionalitet af ratbetjening og køretøj.

Ændringer i konfiguration:

• Alle ændringer skal ske uden strøm.
• Genforbindelse følger samme procedure som ovenfor.

Ved fejl:

1. Geninstaller OEM HU
2. Brug OEM HU
3. Etabler CAN Bus nedlukning
4. Kontroller interface-hardware
5. Genforbindelse efter CAN Bus nedlukning

Vigtigt

• Alle yderligere forbindelser, ændringer af ledningskonfiguration eller brug af alternative forbindelser må kun udføres af fagpersonale.
• Modifikationer kan påvirke producentgaranti.
• Alle ændringer sker på brugerens eget ansvar.
• Ændringer af præmonterede ledningsnet kan ugyldiggøre produktets garanti.

Passer til:

• BMW 3 Series (E46) 07/1998 - 02/2007
• BMW 5 Series (E39) 01/1996 - 05/2004
• BMW 7 Series (E38) 09/1994 - 09/2001
• BMW X5 (E53) 03/2000 - 10/2003
• BMW Mini (R50/R53) 06/2001 - 11/2006
• BMW Mini (R52) 07/2004 - 08/2008
