Ratbetj. BMW/Mini 17Pin/Quadlock IBus Multilead

Ratinterface BMW/Mini 17Pin/Quadlock IBus Multilead

Denne stalk-adapter gør det muligt at bevare de originale ratbetjeningsfunktioner (SWC – Steering Wheel Control), når fabriksradioen udskiftes med en eftermonteret hovedenhed (retrofit HU).

Afhængigt af køretøjets udstyr samt funktioner og software i den eftermonterede hovedenhed kan enkelte betjeningsfunktioner være begrænsede, udeladt eller erstattet af andre funktioner.

• Bus-system: I-Bus

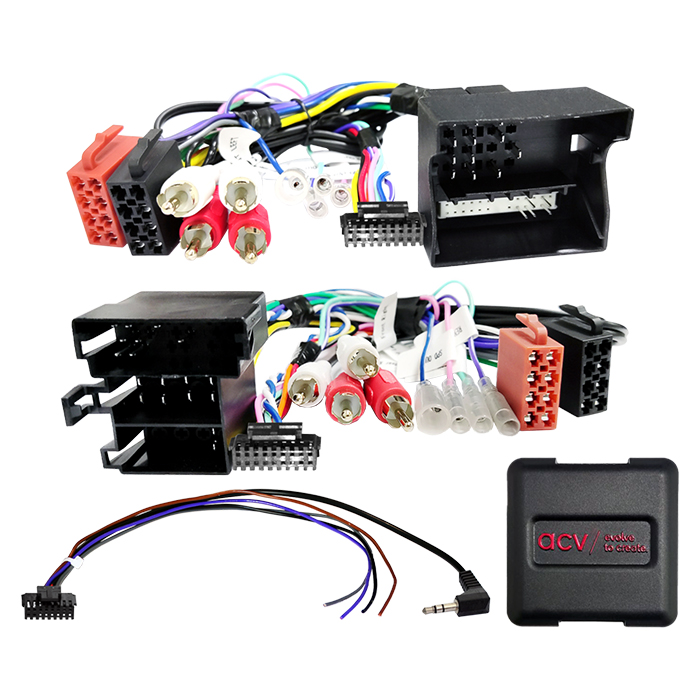

• Stik: 17-pin BMW og 40-pin Quadlock BMW
• Udgang: OEM ratbetjening > 3,5 mm jack / løse ledninger

Før installation skal du:

• Sammenligne de viste stik og kabelsæt med stikkene i bilen og sikre, at de passer både optisk og teknisk
• Kontrollere, om en af de angivne OEM-hovedenheder oprindeligt har været installeret
• Kontrollere bilens funktioner, køretøjsindstillinger og ratbetjening inden endelig montering

Tekniske oplysninger

• Bus-system: I-Bus
• Stik: 17-pin BMW og 40-pin Quadlock BMW
• Udgang: OEM ratbetjening > 3,5 mm jack / løse ledninger

Kompatibilitet:

• Køretøjer med Business OEM radio
• Køretøjer uden Professional OEM navigation*
• Køretøjer uden OEM forstærkersystem**
• OEM-enheder som CD-changer, TV-tuner og telefonmodul skal frakobles.
• DIP-switch-indstillinger skal tilpasses producenten af den eftermonterede hovedenhed (se producentens manual).
• Bemærk: Reimporterede køretøjer eller køretøjer med anden software kan have begrænset eller manglende funktionalitet.

Leveret signal:

• Ratbetjening (SWC)

Særlige bemærkninger – 17-pin BMW

• Køretøjer med Professional OEM navigation kræver BMW-forlænger 17-pin (hun > han) inkl. antenne, 6,5 m
  Varenr.: 1020-21-6500-0
• ** Køretøjer med OEM forstærkersystem (uden DSP/Harman Kardon) kræver aktiv systemadapter BMW / Land Rover / Rover 17-pin
  Varenr.: 13-1020-50

Generelle installationsanvisninger

Kontrol før installation:

1. Kontroller alle betjeningsfunktioner og køretøjsindstillinger på OEM-radioen
2. Afbryd OEM-radioen spændingsfrit
3. Kontroller alle interfaceforbindelser for korrekthed, spændingsfrit

Tilslutning og rækkefølge:

1. Kontroller interface-indstillinger og hardwarekonfiguration spændingsfrit
2. Kontroller konfigurationen af HU-tilslutningskablet spændingsfrit
3. Tilslut HU-tilslutningskablet i henhold til retrofit-HU’ens manual
4. Tilslut øvrige forbindelser i henhold til retrofit-HU’ens manual
5. Tilslut hele installationen til køretøjet, hvor hovedforbindelsen tilsluttes sidst
6. Softwarekonfigurer interfacet i henhold til produkttekst og manual
7. Konfigurer retrofit-HU’en (ratbetjening, kamera, håndfri kit, antenne-phantomspænding m.m.)
8. Udfør funktionstest af ratbetjening og køretøj

Ændringer i konfiguration:

• Alle ændringer skal foretages spændingsfrit
• Genforbindelse foretages efter trin 5–8 ovenfor

Fejlfinding

Ved fejl på interface eller køretøj:

1. Geninstaller OEM-radioen
2. Tænd OEM-radioen
3. Gennemfør CAN-bus shutdown
4. Kontroller interface-hardwarekonfiguration
5. Genforbind efter CAN-bus shutdown iht. trin 5–6 ovenfor

Vigtige sikkerheds- og ansvarsoplysninger

Yderligere forbindelser, kabelændringer, alternative tilslutninger eller forlængelser, som er nævnt i informationsteksten eller manualen, er udelukkende vejledende og beregnet til uddannede faginstallatører.

• Alle forbindelser og ændringer må kun udføres af uddannet fagpersonale
• Ændringer skal kontrolleres i forhold til producentgodkendelser og garantibetingelser
• Funktion og korrekthed skal verificeres ved måling og sammenligning med køretøjets ledningsdiagram
• Ændringer udføres på brugerens eget ansvar og uden funktionsgaranti
• Der ydes ingen garanti for skader på køretøj, retrofit-enhed eller interface
• Ændringer af det præmonterede kabelsæt kan medføre bortfald af produktets garanti

Passer til:

• BMW 3-serie (E46) 07/1998 – 02/2007
• BMW 5-serie (E39) 01/1996 – 05/2004
• BMW 7-serie (E38) 09/1994 – 09/2001
• BMW X3 (E83) 02/2004 – 08/2010
• BMW X5 (E53) 03/2000 – 11/2006
• BMW Z4 (E85) 03/2002 – 08/2008***
• Mini (R50/R53) 06/2001 – 11/2006****
• Mini (R52) 07/2004 – 08/2008
