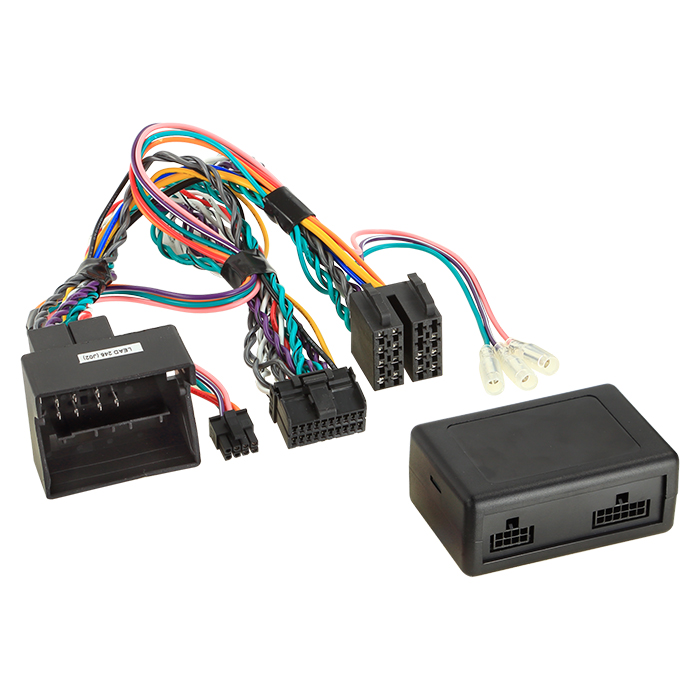

Ratbetj. Chevrolet/Opel 48Pin Opel

Ratinterface til Chevrolet/Opel 48Pin Opel

Denne stalk-adapter bevarer de originale funktioner på ratbetjeningen, når fabriksradioen udskiftes med en eftermonteret hovedenhed (HU). Du kan fortsat styre lyd, navigation og andre funktioner direkte fra rattet. Bemærk, at nogle funktioner kan variere afhængigt af bilens udstyr samt funktioner og software i den nye HU.

Før installation anbefales det altid at sammenligne de viste stik med bilens stikforbindelser for at sikre korrekt pasform, både visuelt og teknisk. Kontroller også, om en af de listede OEM-hovedenheder oprindeligt var installeret i bilen. Sørg for at teste bilens funktioner, indstillinger og ratbetjening, inden adapteren monteres endeligt.

CAN-Bus

• Connector: 48 Pin Opel
• Kompatible biler:
  • Biler med CD300 / CD400 OEM HU
  • Biler med monochrome OEM-display
  • Biler uden Intellilink OEM Sat Nav**
  • Biler uden farve OEM-monitor**

Dip-switch indstillinger:

• Dip switch 1: On = Pioneer / Off = Sony
• Dip switch 2: On = køretøjer med 2-linjers display / Off = køretøjer med 4-linjers display

For aktivering af Meriva-protokol: Tryk på “track down” 8–10 gange, indtil bekræftelsestone høres.

Signaler:

• Rød: +12V tænding (klemme 15)
• Orange: +12V belysning (klemme 58)
• Lilla/hvid: +12V baklys
• Grøn: GND håndbremse
• Gul/sort: GND telefon mute

Belastning:

• Samlet belastning på udgange: maks. 100 mA
• Strømkrav over 100 mA:
  • 1 relæ: Coil-resistans min. 75 Ohm
  • 2 relæer: Coil-resistans min. 150 Ohm

SWC (Steering Wheel Control)

Adapteren understøtter følgende funktioner:

• Køretøjsindstillinger
• Signaltoner / chimes
• PDC bag

Hovedenhedsanvendelse (HU)

Adapteren kan forbindes til en lang række hovedenheder via specifikke SWC-leads:

• SWC lead 42s/acv → Alpine Jack: 42ctalpinelead
• SWC lead 42s/acv → Parrot 4 Pin: 42ctasteroidlead
• SWC lead 42s/acv → Bosch-Blaupunkt >2010 Mini ISO: 42ctblaupunktlead
• SWC lead 42s/acv → Blaupunkt/China HU/Kenwood 3 wire: 42ctchinahulead
• SWC lead 42s/acv → Clarion Jack: 42ctclarionlead
• SWC lead 42s/acv → JVC 1 wire/Jack: 42ctjvclead
• SWC lead 42s/acv → Kenwood 1 wire: 42ctkenwoodlead
• SWC lead 42s/acv → Multilead forskellige HU: 42ctmultilead
• SWC lead 42s/acv → Multilead forskellige HU/Pioneer 2022>: 42ctmultilead3
• SWC lead 42s/acv → Multilead forskellige HU/Pioneer 2022>: 42ctmultilead5
• SWC lead 42s/acv → Panasonic 1 wire: 42ctpanasoniclead
• SWC lead 42s/acv → Blaupunkt/Kenwood/Pioneer Jack: 42ctpioneerlead
• SWC lead 42s/acv → Pioneer AVH/DMH/SPH 2022> Jack bulk: 42ctpioneerlead2
• SWC lead 42s/acv → Analog lærings-HU: 42ctsmartlead
• SWC lead 42s/acv → Blaupunkt/Kenwood/Sony Jack: 42ctsonylead
• SWC lead 42s/acv → XZent/Zenec 1 wire: 42ctzeneclead

Passer til:

• Chevrolet Aveo (KL1T) 06/2011 – 08/2014
• Chevrolet Aveo (KL1T) 2014 – 2020
• Chevrolet Cruze (KL1J) 05/2009 – 09/2012
• Chevrolet Cruze (KL1J) 09/2012 – 08/2014
• Chevrolet Equinox 2009 – 2016
• Opel Adam (M-A) 01/2013 – 06/2017
• Opel Astra J (P-J) 12/2009 – 06/2012
• Opel Astra J (P-J) 06/2011 – 08/2018
• Opel Corsa E (X15) 12/2014 – 06/2017
• Opel Insignia A (G9) 11/2008 – 06/2013
• Opel Meriva B (S10) 05/2010 – 11/2013*
• Opel Meriva B (S10) 01/2014 – 07/2017*
• Opel Mokka (J-A) 10/2012 – 12/2014
• Opel Mokka (J-A) 12/2014 – 06/2016
• Opel Zafira Tourer (P12) 01/2012 – 06/2016
