Ratbetj. Chevrolet Orlando (KL1Y) 2011-2014 48Pin Opel

Ratinterface Til Chevrolet Orlando (KL1Y) 2011-2014 48Pin Opel

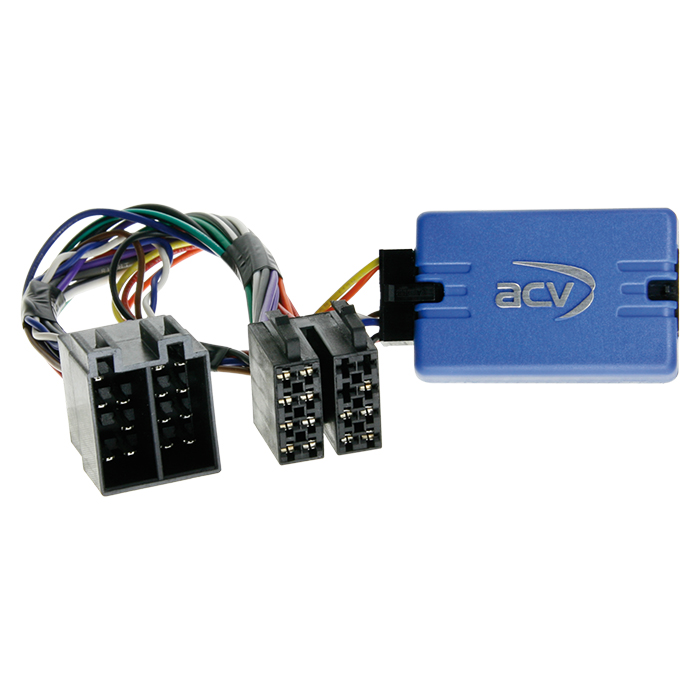

Denne stalk-adapter bevarer de originale funktioner på ratbetjeningen, når fabriksradioen udskiftes med en eftermonteret hovedenhed (HU). Du kan fortsat styre lyd, navigation og andre funktioner fra rattet. Bemærk, at nogle funktioner kan variere afhængigt af bilens udstyr samt funktioner og software i den nye HU.

Vigtige bemærkninger

• Sammenlign de viste stik med bilens stikforbindelser for at sikre korrekt pasform, både visuelt og teknisk.
• Kontroller, om en af de listede OEM-hovedenheder oprindeligt var installeret i bilen.
• Test bilens funktioner, indstillinger og ratbetjening, inden adapteren monteres endeligt.

Tilgængelige CAN Bus stik

• Connector: 48 Pin Opel
• For biler med OEM HU
• For biler uden OEM Sat Nav eller farvedisplay
• 4 Pin Microfit højttalerstik: klip sløjfen for at aktivere OEM-display

Signaler

Adapteren understøtter følgende signaler:

• Rød: +12V tænding (klemme 15)
• Orange: +12V belysning (klemme 58)
• Lilla/hvid: +12V baklys
• Grøn: GND håndbremse
• Gul/sort: GND telefon mute
• Bemærk: Den samlede belastning på udgange må maks. være 100 mA. Ved strømkrav over 100 mA skal relæ-coilen have mindst 75 Ohm (1 relæ) eller 150 Ohm (2 relæer).

SWC (Steering Wheel Control)

Adapteren understøtter:

• Køretøjsindstillinger
• Signaltoner/chimes
• PDC bag

Hovedenhedsanvendelse (HU)

Adapteren kan forbindes til en lang række hovedenheder via specifikke leads:

• SWC lead 42s/acv → Alpine Jack: 42ctalpinelead
• SWC lead 42s/acv → Parrot 4 Pin: 42ctasteroidlead
• SWC lead 42s/acv → Bosch-Blaupunkt >2010 Mini ISO: 42ctblaupunktlead
• SWC lead 42s/acv → Blaupunkt/China HU/Kenwood 3 wire: 42ctchinahulead
• SWC lead 42s/acv → Clarion Jack: 42ctclarionlead
• SWC lead 42s/acv → JVC 1 wire/Jack: 42ctjvclead
• SWC lead 42s/acv → Kenwood 1 wire: 42ctkenwoodlead
• SWC lead 42s/acv → Multilead forskellige HU: 42ctmultilead
• SWC lead 42s/acv → Multilead forskellige HU/Pioneer 2022>: 42ctmultilead3
• SWC lead 42s/acv → Multilead forskellige HU/Pioneer 2022>: 42ctmultilead5
• SWC lead 42s/acv → Panasonic 1 wire: 42ctpanasoniclead
• SWC lead 42s/acv → Blaupunkt/Kenwood/Pioneer Jack: 42ctpioneerlead
• SWC lead 42s/acv → Pioneer AVH/DMH/SPH 2022> Jack bulk: 42ctpioneerlead2
• SWC lead 42s/acv → Analog lærings-HU: 42ctsmartlead
• SWC lead 42s/acv → Blaupunkt/Kenwood/Sony Jack: 42ctsonylead
• SWC lead 42s/acv → XZent/Zenec 1 wire: 42ctzeneclead

Passer til:

• Chevrolet Orlando (KL1Y) 03/2011 – 08/2014
• Chevrolet Orlando (KL1Y) 2014 – 2018
