Ratbetj. Dacia/Opel/Renaul ISO/Mini ISO Multilead

Ratinterface Dacia/Opel/Renaul  ISO/Mini ISO Multilead

Behold de originale funktioner for ratbetjening, når fabriksradioen udskiftes med en eftermonteret enhed.

Afhængigt af bilens udstyr samt funktionerne og softwaren i den eftermonterede enhed kan enkelte betjeningselementer mangle eller erstattes af andre funktioner.

Sammenlign de viste stik på adapteren med bilens stik, og sørg for, at de passer både visuelt og teknisk.

Kontroller, om en af de listede OEM-radioer oprindeligt var installeret.

Kontroller også bilens funktioner, indstillinger og ratbetjeningens funktionalitet, inden endelig montering.

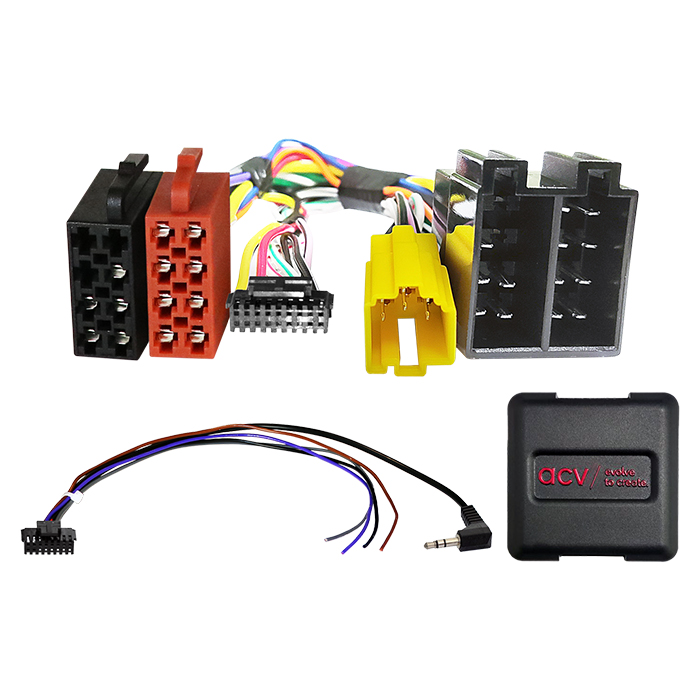

Analog stik:

• ISO / Mini ISO gul / Mini ISO connector 6 Pin forbundet
• OEM SWC > 3,5 mm Jack / løs ledning

Køretøjer:

• Dacia med Blaupunkt 1-DIN OEM HU uden ekstern display
• Opel / Renault med Tuner List / Update List OEM HU med display i HU
• Opel / Renault uden Carminat OEM HU
• Opel / Renault uden Cabasse forstærkersystem

Følgende signaler leveres:

• Reimporterede biler eller biler med anden software kan være inkompatible i funktioner.

SWC:

• *OEM HU med ekstern display

Generelle installationsanvisninger:

Verifikation:

1. Kontroller alle betjeningsfunktioner og bilindstillinger for OEM HU.
2. Frakobl OEM HU uden spænding.
3. Kontroller alle interfaceforbindelser for korrekthed uden spænding.

Tilslutning og rækkefølge:

1. Kontroller interface-indstillinger og hardwarekonfiguration uden spænding.
2. Kontroller konfigurationen af HU-tilslutningskablet uden spænding.
3. Tilslut HU-tilslutningskablet efter instruktionerne for den eftermonterede enhed.
4. Tilslut alle øvrige forbindelser efter instruktionerne for den eftermonterede enhed.
5. Tilslut hele installationen til bilen med hovedtilslutning sidst.
6. Softwarekonfiguration af interface i henhold til instruktioner i artiklen og manualen.
7. Konfigurer den eftermonterede enhed efter instruktionerne for ratbetjening/kamera/handsfree kit/antenne phantom powering mv.
8. Funktionskontrol af ratbetjening og bil.

Ændringer til konfigurationen af interface og HU-tilslutningskabel:

1. Ændringer udføres uden spænding.
2. Tilslut igen efter ovenstående rækkefølge.

Ved fejl på interface eller bil:

1. Geninstaller OEM HU.
2. Betjen OEM HU.
3. Etabler CAN-bus nedlukning.
4. Kontroller hardwarekonfiguration af interface.
5. Tilslut igen efter CAN-bus nedlukning.

Vigtigt:

Yderligere tilslutninger, ændringer, alternative forbindelser, løse kabler eller kabeludvidelser angivet i manualen er kun til orientering og for faguddannet installatør.

Ændringer eller tilslutninger skal:

1. Udføres udelukkende af faguddannet personale.
2. Kontrolleres for producentgodkendelser og garantibetingelser før tilslutning.
3. Kontrolleres for funktion og korrekthed ved måling og sammenligning med bilens kabelplan.
4. Udføres på brugerens eget ansvar uden garanti for funktion.
5. Udføres på brugerens eget ansvar uden garanti for skade på bil, eftermonteret enhed eller interface.
6. Modifikation af præfabrikeret ledningsnet kan ugyldiggøre produktets garanti.

Passer til:

• Dacia Duster (SD) 04/2010 - 11/2013
• Dacia Sandero (SD) 06/2008 - 12/2012
• Opel Vivaro (X83) 09/2006 - 12/2010
• Renault Clio II 09/1998 - 09/2005*
• Renault Megane I (BA) 10/2000 - 09/2003
• Renault Megane II (CM/EM) 10/2002 - 12/2005
• Renault Kangoo (KC) 01/1998 - 09/2005
• Renault Twingo (C06) 01/2003 - 07/2007
