Ratbetj. Ford 24Pin/display Multilead

Ratinterface Ford 24Pin/display Multilead

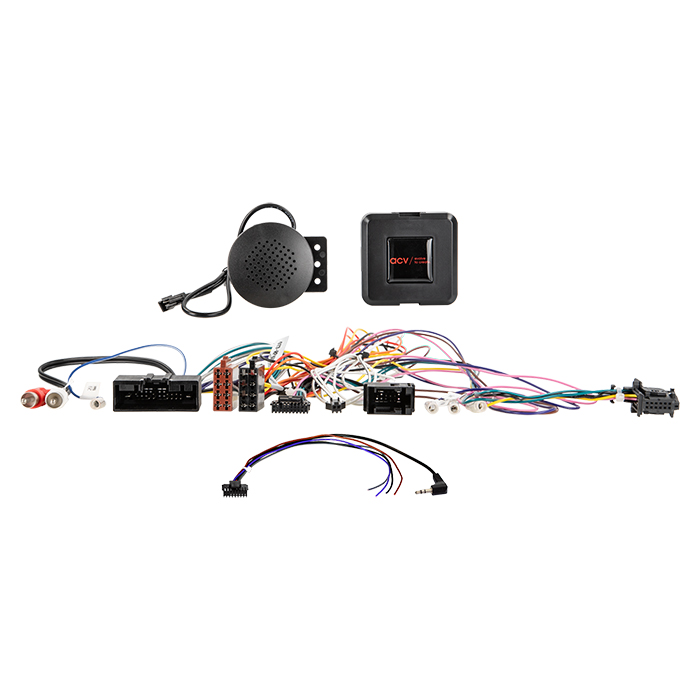

Denne Stalk Adapter gør det muligt at bevare de originale ratbetjeningsfunktioner, når fabriksradioen udskiftes med en eftermonteret hovedenhed (HU).

Afhængigt af køretøjets udstyr samt funktioner og software i den eftermonterede HU, kan enkelte funktioner bortfalde eller blive erstattet af andre.

Sammenlign altid de viste kabel- og stikforbindelser med stikkene i køretøjet, og kontrollér at de passer både visuelt og teknisk.

Kontrollér, om en af de angivne OEM-hovedenheder oprindeligt var installeret, og test køretøjsfunktioner, indstillinger samt ratbetjening (SWC), før den endelige montering foretages.

Understøttelse

• CAN-bus

Stikforbindelser

• 24-pin Ford-stik
• OEM ratbetjening (SWC) → 3,5 mm jack / løse ledninger
• AMP monitorstik → OEM display
• OEM displaystik → interface
• OEM AUX → RCA (han, rød/hvid)

Kompatible køretøjer

• Køretøjer med ratbetjening (OK- og/eller taleknap)
• Køretøjer med OEM display
• Køretøjer med CD-afspiller placeret under displayet
• Køretøjer med SYNC (SYNC-funktion understøttes ikke)
• Køretøjer med OEM navigation (interface-funktioner delvist inkompatible)

Vigtigt før installation

• Deaktivér SYNC- og Bluetooth-funktioner før installation
• Nødopkald via SYNC deaktiveres sammen med Bluetooth

Undgå fejl i displayets køretøjsindstillinger

1. Sluk den eftermonterede HU
2. Tryk på taleknappen i maks. 2 sekunder for at åbne indstillingsmenuen
3. Foretag kun indstillinger som beskrevet i manualen

Ved fejl i indstillingstilstand:

• Gentag indstillingerne efter CAN-bus-nedlukning

Displayforbindelsen kan i nogle tilfælde kræve forlængelse

Begrænsninger

• Køretøjer med lille display og 2 indstillingsknapper i højre side: datoindstilling understøttes ikke
• Ford Transit (V363) (FCA/FAD): OEM displayinstallation understøttes ikke af faciaplader
  → OEM display skal forblive tilsluttet

Tilgængelige signaler

Genimporterede køretøjer eller køretøjer med anden software kan have begrænset kompatibilitet.

• Rød: +12V tænding (klemme 15)
• Orange: +12V instrumentbelysning (klemme 58)
• Lilla/hvid: +12V baksignal
• Pink: Hastighedssignal
• Grøn: Stel (GND) parkeringsbremsesignal

Maks. belastning pr. udgang: 250 mA

Ved strømbehov over 250 mA:

• 1 relæ: Spolemodstand min. 75 Ohm
• 2 relæer: Spolemodstand min. 150 Ohm

Funktioner

• Ratbetjening (SWC)
• PDC-advarselstoner bag: understøttet
• Advarselstoner: understøttet
• Køretøjsindstillinger via display: understøttet

Særlige køretøjsvarianter

• Køretøjer uden display og SWC (24-pin): varenr. 42xfo015 (under forberedelse)
• Euro 5-emissionsstandard
• Euro 6-emissionsstandard – SWC Ford 24-pin USB/AUX: varenr. 42xfo018
• Køretøjer med lille display
• Køretøjer uden OEM touchskærm
• Displayforbindelse kan kræve forlængelse

Generelle installationsanvisninger

Kontrol før installation

1. Kontrollér alle funktioner og køretøjsindstillinger på OEM HU
2. Afbryd OEM HU spændingsfrit
3. Kontrollér alle interfaceforbindelser spændingsfrit

Tilslutning og rækkefølge

1. Kontrollér interface-indstillinger og hardwarekonfiguration spændingsfrit
2. Kontrollér HU-tilslutningskablets konfiguration spændingsfrit
3. Tilslut HU-kablet iht. HU-producentens manual
4. Tilslut øvrige forbindelser iht. HU-manualen
5. Tilslut hele installationen til køretøjet – hovedstikket tilsluttes sidst
6. Konfigurér interface-softwaren iht. manual og produkttekst
7. Konfigurér HU (ratbetjening, kamera, håndfri, antennestrøm m.m.)
8. Test ratbetjening og køretøjets funktioner

Ændringer i konfiguration

1. Foretag ændringer spændingsfrit
2. Gentilslut iht. trin 5–8 ovenfor

Ved funktionsfejl

1. Geninstaller OEM HU
2. Betjen OEM HU
3. Gennemfør CAN-bus-nedlukning
4. Kontrollér interface-hardwarekonfiguration
5. Gentilslut efter CAN-bus-nedlukning iht. trin 5 og 6

Vigtig sikkerheds- og ansvarsfraskrivelse

Yderligere tilslutninger, ændringer, alternative forbindelser eller brug af løse kabler er udelukkende vejledende og må kun udføres af uddannede fagfolk.

• Ændringer sker på brugerens eget ansvar
• Funktion og korrekthed skal verificeres ved måling og sammenligning med køretøjets ledningsdiagram
• Producentgodkendelser og garantibetingelser skal kontrolleres før ændringer
• Ingen garanti for funktion eller for skader på køretøj, interface eller eftermonteret udstyr
• Ændringer af det præmonterede kabelsæt kan medføre bortfald af produktgaranti

Passer til:

• Ford B-MAX (JK8) 10/2012 – 09/2017
• Ford C-MAX (DXA) 11/2010 – 05/2015*****
• Ford C-MAX (DXA) 06/2015 – 12/2019*****
• Ford EcoSport (JK8) 02/2014 – 10/2017
• Ford Fiesta (JA8/JR8) 01/2013 – 06/2017
• Ford Focus (DYB) 09/2011 – 09/2014
• Ford Focus (DBY) 10/2014 – 08/2018
• Ford Kuga (DM2) 03/2013 – 01/2017****/*****
• Ford Kuga (DM2) 01/2017 – 12/2019****/*****
• Ford Ranger (2AB) 12/2011 – 12/2015
• Ford Transit Connect (PJ2) 12/2013 – 05/2018*/***
• Ford Transit Custom (FAC/FDA) 08/2012 – 06/2016*/**
• Ford Transit Tourneo Connect (PJ2) 12/2013 – 05/2018*/***
• Ford Transit Tourneo Custom (FAC/FAD) 08/2012 – 06/2016*/**
• Ford Transit (V363) (FCA/FAD) 08/2014 – 06/2016*/**
• Ford Taurus 2008 – 2012
