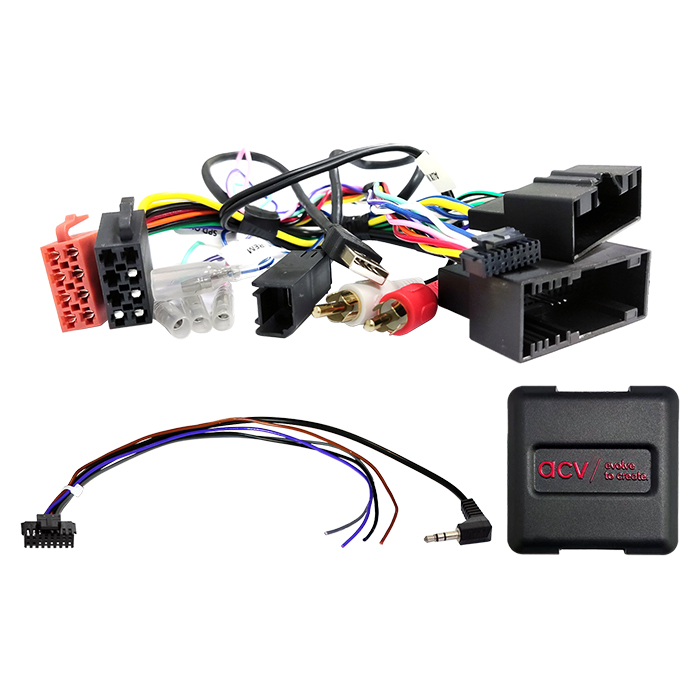

Ratbetj. Ford 24Pin Multilead USB/AUX

Ratinterface Ford 24Pin Multilead USB/AUX

Stalk Adapter Ford gør det muligt at bevare de originale ratbetjeningsfunktioner, når fabriksradioen udskiftes med en eftermonteret hovedenhed (HU).

Afhængigt af køretøjets udstyr samt funktioner og software i den eftermonterede HU kan enkelte betjeningsfunktioner være begrænsede, bortfalde eller blive erstattet af andre funktioner.

Før installation skal de viste kabel- og stikforbindelser sammenlignes med stikkene i køretøjet for at sikre korrekt pasform både visuelt og teknisk. Det anbefales desuden at kontrollere, om en af de anførte OEM-hovedenheder oprindeligt var installeret, samt at teste køretøjets funktioner, køretøjsindstillinger og ratbetjening (SWC) inden endelig montering.

Bemærk

• CAN-bus understøttet
• 24-pin Ford-stik
• OEM ratbetjening (SWC) via 3,5 mm jack eller løse ledninger
• OEM AUX → RCA (rød/hvid)
• OEM USB → USB-A
• Til køretøjer med OK- og/eller taleknap
• Til køretøjer med OEM display
• Køretøjer med SYNC: SYNC-funktion understøttes ikke
• Dato- og tidsindstillinger understøttes ikke
• Køretøjsindstillinger understøttes ikke

DIP-switches skal indstilles i henhold til producentens anvisninger for den eftermonterede HU (se manual).

Tilgængelige signaler

Genimporterede køretøjer eller køretøjer med anden software kan have begrænset eller manglende funktionalitet.

• Rød: +12V tænding (klemme 15)
• Orange: +12V instrumentbelysning (klemme 58)
• Lilla/hvid: +12V baksignal
• Pink: Hastighedssignal
• Grøn: Stel (GND) parkeringsbremsesignal

Maks. belastning pr. udgang er 250 mA.

Ved strømbehov over 250 mA:

• 1 relæ: Spolemodstand min. 75 Ohm
• 2 relæer: Spolemodstand min. 150 Ohm

Understøttede funktioner

• Ratbetjening (SWC)

Begrænsninger og varianter

• OEM USB/AUX understøttes ikke*
• Køretøjer med Euro 6-emissionsstandard**
• Køretøjer med Euro 5-emissionsstandard: anvend varenr. 42xfo008**
• Køretøjer uden OEM display: anvend varenr. 42xfo015**
• OEM displayinstallation understøttes ikke af radioens faciaplade***
  → OEM display skal forblive tilsluttet

Generelle installationsanvisninger

Kontrol før installation

• Kontrollér alle funktioner og køretøjsindstillinger på OEM-hovedenheden
• Afbryd OEM-hovedenheden spændingsfrit
• Kontrollér alle interfaceforbindelser spændingsfrit

Tilslutning og rækkefølge

• Kontrollér interface-indstillinger og hardwarekonfiguration spændingsfrit
• Kontrollér konfigurationen af HU-tilslutningskablet spændingsfrit
• Tilslut HU-kablet i henhold til HU-producentens anvisninger
• Tilslut øvrige forbindelser i henhold til HU-manualen
• Tilslut hele installationen til køretøjet – hovedstikket tilsluttes sidst
• Udfør softwarekonfiguration af interfacet i henhold til manual og produkttekst
• Konfigurér HU (ratbetjening, kamera, håndfri funktion, antennestrøm m.m.)
• Udfør funktionstest af ratbetjening og køretøj

Ændringer i konfiguration

• Ændringer må kun foretages spændingsfrit
• Gentilslut installationen i rækkefølge som beskrevet ovenfor

Fejlfinding

• Geninstaller OEM-hovedenheden
• Betjen OEM-hovedenheden
• Etabler CAN-bus-nedlukning
• Kontrollér interfacets hardwarekonfiguration
• Gentilslut installationen efter CAN-bus-nedlukning

Vigtig information

• Yderligere tilslutninger og ændringer er kun vejledende
• Må udelukkende udføres af uddannede faginstallatører
• Ændringer foretages på brugerens eget ansvar
• Funktion og korrekthed skal verificeres via måling og ledningsdiagram
• Ændringer kan påvirke producentgodkendelser og garantibetingelser
• Ændringer på det præmonterede kabelsæt kan medføre bortfald af produktgaranti

Passer til:

• Ford Everest 2015 – 2020
• Ford Ranger (2AB) 01/2016 – 01/2019
• Ford Ranger (2AB) 01/2019 – 2021
• Ford Transit Custom (FAC/FAD) 06/2016 – 01/2018*/**
• Ford Transit (V363) (FCA/FAD) 06/2016 – 06/2019*//*
