Ratbetj. Ford 24Pin/uden display Multilead

Ratinterface Ford 24Pin/uden display Multilead

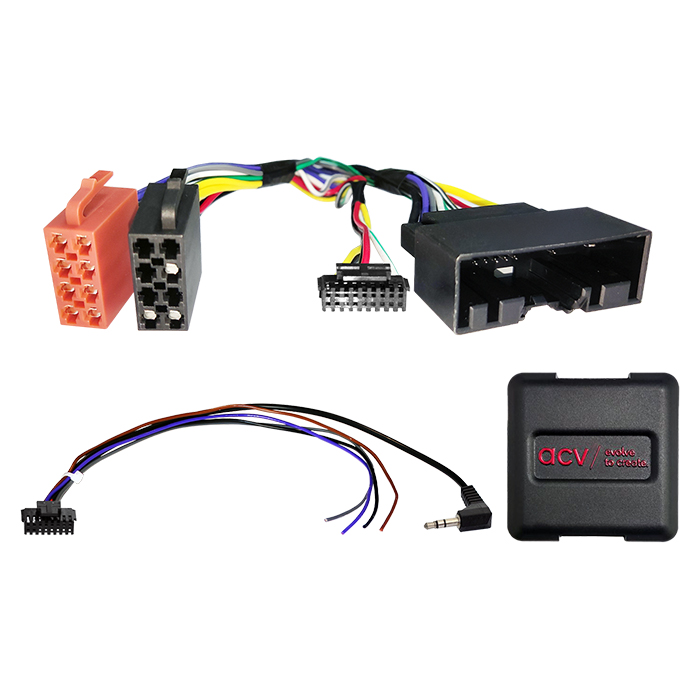

Stalk Adapter Ford er udviklet til at bevare de originale ratbetjeningsfunktioner, når fabriksradioen udskiftes med en eftermonteret hovedenhed (HU). Adapteren understøtter analog ratbetjening og er beregnet til køretøjer uden OEM-display.

Afhængigt af køretøjets udstyr samt funktioner og software i den eftermonterede HU kan enkelte betjeningsfunktioner bortfalde eller blive erstattet af andre funktioner.

Før installation anbefales det at sammenligne de viste kabel- og stikforbindelser med stikkene i køretøjet og kontrollere, at de passer både visuelt og teknisk. Det bør desuden kontrolleres, om en af de angivne OEM-hovedenheder oprindeligt var installeret, og at køretøjsfunktioner, køretøjsindstillinger og ratbetjening (SWC) fungerer korrekt inden endelig montering.

Bemærk

• Analog ratbetjening (SWC)
• 24-pin Ford-stik
• Tilslutning af OEM SWC via 3,5 mm jack eller løse ledninger
• Kun til køretøjer uden OEM-display
• Køretøjer med SYNC: SYNC-funktion understøttes ikke
• DIP-switches indstilles efter producentens anvisninger for den eftermonterede HU

Genimporterede køretøjer eller køretøjer med anden software kan have begrænset eller manglende funktionalitet.

Understøttelse

• Ratbetjening (SWC)
• Køretøjer med OK- og/eller taleknap

Generelle installationsanvisninger

Kontrol før installation

• Kontrollér alle funktioner og køretøjsindstillinger på OEM-hovedenheden
• Afbryd OEM-hovedenheden spændingsfrit
• Kontrollér alle interfaceforbindelser spændingsfrit

Tilslutning og rækkefølge

• Kontrollér interface-indstillinger og hardwarekonfiguration spændingsfrit
• Kontrollér konfigurationen af HU-tilslutningskablet spændingsfrit
• Tilslut HU-kablet i henhold til HU-producentens anvisninger
• Tilslut øvrige forbindelser i henhold til HU-manualen
• Tilslut hele installationen til køretøjet – hovedstikket tilsluttes sidst
• Udfør softwarekonfiguration af interfacet i henhold til manual og produkttekst
• Konfigurér HU til ratbetjening, kamera, håndfri funktion, antennestrøm m.m.
• Udfør funktionstest af ratbetjening og køretøj

Ændringer i konfiguration

• Foretag ændringer spændingsfrit
• Gentilslut installationen i rækkefølge som beskrevet ovenfor

Fejlfinding

• Geninstaller OEM-hovedenheden
• Betjen OEM-hovedenheden
• Etabler CAN-bus-nedlukning
• Kontrollér interfacets hardwarekonfiguration
• Gentilslut installationen efter CAN-bus-nedlukning

Vigtig information

• Yderligere tilslutninger og ændringer er udelukkende vejledende
• Må kun udføres af uddannede faginstallatører
• Alle ændringer foretages på brugerens eget ansvar
• Funktion og korrekthed skal verificeres via måling og køretøjets ledningsdiagram
• Ændringer kan påvirke producentgodkendelser og garantibetingelser
• Ændringer af det præmonterede kabelsæt kan medføre bortfald af produktgaranti

Passer til:

• Ford EcoSport (JK8) 02/2014 – 10/2017*
• Ford Fiesta (JA8/JR8) 01/2013 – 06/2017*
• Ford Transit Custom (FAC/FDA) 08/2012 – 01/2018
• Ford Transit Tourneo Custom (FAC/FAD) 08/2012 – 06/2016
• Ford Transit Connect (PJ2) 12/2013 – 05/2018
• Ford Transit Tourneo Connect (PJ2) 12/2013 – 05/2018
• Ford Transit (V363) (FCA/FAD) 08/2014 – 06/2019
