Ratbetj. Ford 40Pin Quadlock Multilead analog

Ratinterface Ford 40Pin Quadlock Multilead analog

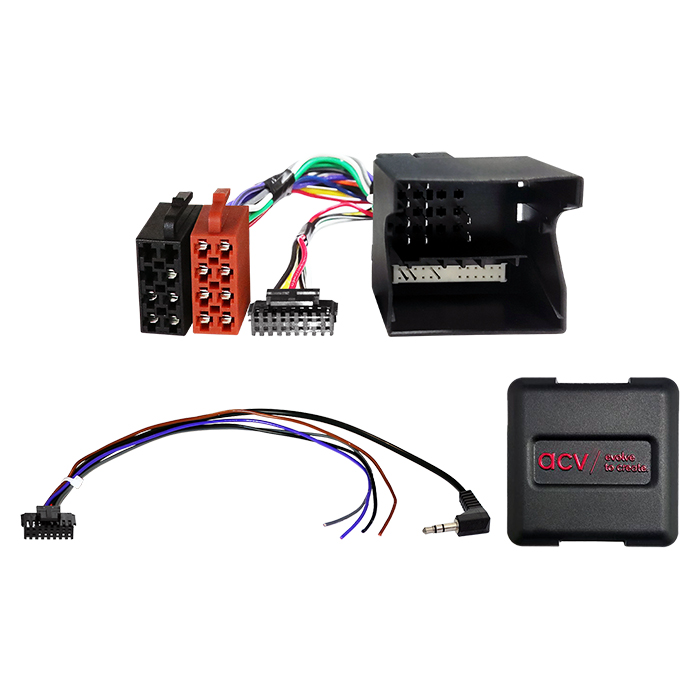

Denne stalk-adapter gør det muligt at bevare de originale ratbetjeningsfunktioner (SWC – Steering Wheel Control), når fabriksradioen udskiftes med en eftermonteret hovedenhed (retrofit HU).

Afhængigt af køretøjets udstyr samt funktioner og software i den eftermonterede hovedenhed kan enkelte betjeningsfunktioner være begrænsede, udeladt eller erstattet af andre funktioner.

Før installation skal du:

• Sammenligne de viste stik og kabelsæt med stikkene i bilen og sikre, at de passer både optisk og teknisk
• Kontrollere, om en af de angivne OEM-hovedenheder oprindeligt har været installeret
• Kontrollere bilfunktioner, køretøjsindstillinger og ratbetjening inden endelig montering

Tekniske oplysninger

• System: Analog
• Stik: 40-pin Quadlock Ford
• Udgang: OEM ratbetjening > 3,5 mm jack / løse ledninger

Kompatibilitet:

• Køretøjer med analog SWC
• Køretøjer med +12 V tænding (klemme 15)
• Køretøjer med OEM-radio 5000C / 6000CD / 6006CD

Power connector A:

• Pin 16: +12 V tænding (klemme 15)
• Pin 14: Instrumentbelysning (klemme 58)

MQS connector B:

• Pin 6: SWC analog
• Pin 8: GND SWC analog
• Pin 11: +12 V bakgear-signal (hvis tildelt)
• Pin 12: Hastighedspuls-signal (hvis tildelt)
• Bemærk: Køretøjer uden 7" OEM-farvedisplay Sat Nav med integreret Climatronic
• DIP-switch-indstillinger skal tilpasses producenten af den eftermonterede hovedenhed (se manual).

Leveret signal:

• Ratbetjening (SWC)
• Bemærk: Reimporterede køretøjer eller køretøjer med anden software kan have begrænset eller manglende funktionalitet.

Generelle installationsanvisninger

Kontrol før installation:

1. Kontroller alle betjeningsfunktioner og køretøjsindstillinger på OEM-radioen
2. Afbryd OEM-radioen spændingsfrit
3. Kontroller alle interfaceforbindelser for korrekthed, spændingsfrit

Tilslutning og rækkefølge:

1. Kontroller interface-indstillinger og hardwarekonfiguration spændingsfrit
2. Kontroller konfigurationen af HU-tilslutningskablet spændingsfrit
3. Tilslut HU-tilslutningskablet i henhold til retrofit-HU’ens manual
4. Tilslut øvrige forbindelser i henhold til retrofit-HU’ens manual
5. Tilslut hele installationen til køretøjet, hvor hovedforbindelsen tilsluttes sidst
6. Softwarekonfigurer interfacet i henhold til produkttekst og manual
7. Konfigurer retrofit-HU’en (ratbetjening, kamera, håndfri kit, antenne-phantomspænding m.m.)
8. Udfør funktionstest af ratbetjening og køretøj

Ændringer i konfiguration:

• Alle ændringer skal foretages spændingsfrit
• Genforbindelse foretages efter trin 5–8 ovenfor

Fejlfinding

Ved fejl på interface eller køretøj:

1. Geninstaller OEM-radioen
2. Tænd OEM-radioen
3. Gennemfør CAN-bus shutdown
4. Kontroller interface-hardwarekonfiguration
5. Genforbind efter CAN-bus shutdown iht. trin 5–6 ovenfor

Vigtige sikkerheds- og ansvarsoplysninger

Yderligere forbindelser, kabelændringer, alternative tilslutninger eller forlængelser, som er nævnt i informationsteksten eller manualen, er udelukkende vejledende og beregnet til uddannede faginstallatører.

• Alle forbindelser og ændringer må kun udføres af uddannet fagpersonale
• Ændringer skal kontrolleres i forhold til producentgodkendelser og garantibetingelser
• Funktion og korrekthed skal verificeres ved måling og sammenligning med køretøjets ledningsdiagram
• Ændringer udføres på brugerens eget ansvar og uden funktionsgaranti
• Der ydes ingen garanti for skader på køretøj, retrofit-enhed eller interface
• Ændringer af det præmonterede kabelsæt kan medføre bortfald af produktets garanti

Passer til:

• Ford C-Max (DM2) 11/2003 – 05/2007
• Ford C-Max (DM2) 05/2007 – 09/2010
• Ford Fiesta (JH1/JD3) 10/2005 – 09/2008
• Ford Focus (DA3) 11/2004 – 03/2008
• Ford Focus (DA3) 02/2008 – 03/2011
• Ford Fusion (JU2) 10/2005 – 07/2012
• Ford Galaxy II (WA6) 03/2006 – 04/2010
• Ford Galaxy II (WA6) 05/2010 – 05/2015
• Ford Kuga (DM2) 06/2008 – 12/2012
• Ford Mondeo III (B4Y/B5Y/BWY) 06/2003 – 04/2005
• Ford Mondeo III (B4Y/B5Y/BWY) 05/2005 – 06/2007
• Ford Mondeo IV (BA7) 06/2007 – 10/2010
• Ford Mondeo IV (BA7) 11/2010 – 08/2014
• Ford S-Max (WA6) 06/2006 – 04/2010
• Ford S-Max (WA6) 05/2010 – 05/2015
• Ford Transit (F**6) 07/2006 – 03/2014
• Ford Transit Connect (P*2) 06/2006 – 07/2013
