Ratbetj. Ford 40Pin Quadlock Multilead CAN-bus
| EAN | 4026724674316 |
| Vægt (Emb.) | 121g |
| Rumfang (Emb.) | 0.00140825 |
| Bredde (Emb.) | 131mm |
| Længde (Emb.) | 215mm |
| Højde (Emb.) | 50mm |

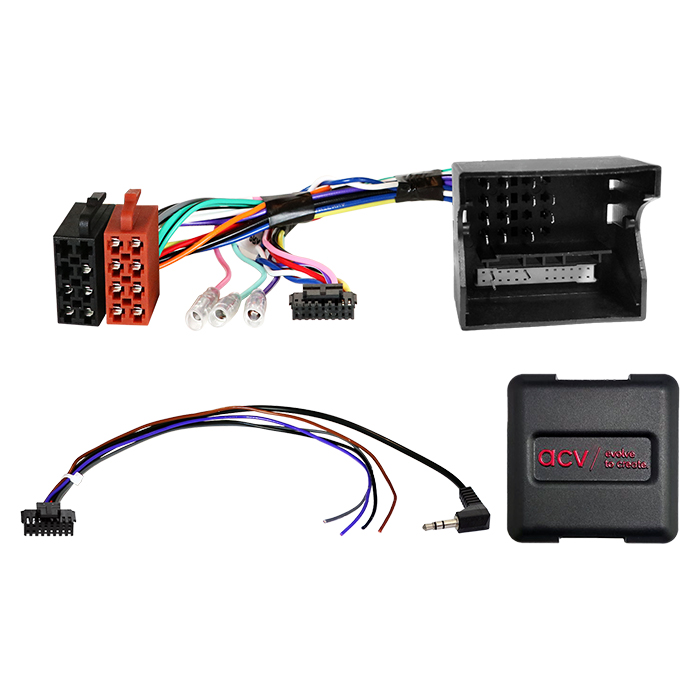

Ratinterface Ford 40Pin Quadlock Multilead CAN-bus
Bevar de originale ratbetjeningsfunktioner, når fabriksradioen udskiftes med en eftermonteret hovedenhed (HU).
Afhængigt af bilens udstyr samt funktionalitet og software i den eftermonterede HU, kan enkelte betjeningsfunktioner bortfalde eller blive erstattet af andre funktioner.
Sammenlign de viste stikforbindelser med stikkene i dit køretøj, og sørg for, at de passer både visuelt og teknisk.
Kontrollér, om en af de anførte OEM-hovedenheder oprindeligt var installeret i bilen.
Kontrollér desuden køretøjets funktioner, køretøjsindstillinger samt ratbetjeningens funktion, før den endelige montering foretages.
- Rød: +12V tænding (klemme 15)
- Orange: +12V belysning (klemme 58)
- Lilla/hvid: +12V baksignal
- Pink: Hastighedssignal
- Grøn: Stel til parkeringsbremsesignal
Passer til:
- Forskellige modeller fra Ford
For mere info - Klik her
Ratinterface Ford 40Pin Quadlock Multilead CAN-bus
Bevar de originale ratbetjeningsfunktioner, når fabriksradioen udskiftes med en eftermonteret hovedenhed (HU).
Afhængigt af bilens udstyr samt funktionalitet og software i den eftermonterede HU, kan enkelte betjeningsfunktioner bortfalde eller blive erstattet af andre funktioner.
Sammenlign de viste stikforbindelser med stikkene i dit køretøj, og sørg for, at de passer både visuelt og teknisk.
Kontrollér, om en af de anførte OEM-hovedenheder oprindeligt var installeret i bilen.
Kontrollér desuden køretøjets funktioner, køretøjsindstillinger samt ratbetjeningens funktion, før den endelige montering foretages.
Understøttelse
- CAN-bus
- Analog ratbetjening (SWC)
Stikforbindelser
- 40-pin Quadlock Ford (strøm/lyd)
- OEM SWC → 3,5 mm jack / løse ledninger
Kompatible køretøjer
- Køretøjer med CAN-bus
- Køretøjer uden Pin 16 (+12V tænding, klemme 15)
Kompatible OEM-hovedenheder
- 5000C / 6000CD / 6006CD / Sony OEM HU
- OEM audioanlæg med satellitnavigation og kortslot i front
Pin-konfiguration
Strømstik A
- Pin 16: +12V tænding (klemme 15) – ikke tildelt
- Pin 9: CAN-High, blå/hvid (farver kan variere)
- Pin 10: CAN-Low, lilla (farver kan variere)
MQS-stik B
- Pin 6: SWC analog, grå/gul (farver kan variere)
- Pin 8: SWC analog GND, blå (farver kan variere)
- Pin 11: +12V baksignal (hvis tildelt)
- Pin 12: Hastighedssignal (hvis tildelt)
Begrænsninger
- Ikke kompatibel med køretøjer med 7" OEM farvedisplay navigation med integreret klimaanlæg
- Ikke kompatibel med CAN-bus-understøttet PDC*
* Køretøjer med PDC: Kontrollér funktion uden OEM HU
* Køretøjer uden PDC-funktion: se varenr. 42xfo011
Tilgængelige signaler
- Rød: +12V tænding (klemme 15)
- Orange: +12V belysning (klemme 58)
- Lilla/hvid: +12V baksignal
- Pink: Hastighedssignal
- Grøn: Stel til parkeringsbremsesignal
Maks. belastning pr. udgang: 250 mA
Ved strømbehov over 250 mA:
- 1 relæ: Spolemodstand min. 75 Ohm
- 2 relæer: Spolemodstand min. 150 Ohm
Generelle monteringsanvisninger
Kontrol før installation
- Kontrollér alle funktioner og køretøjsindstillinger på OEM HU.
- Afbryd OEM HU spændingsfrit.
- Kontrollér alle interface-forbindelser spændingsfrit.
Tilslutning og rækkefølge
- Kontrollér interface-indstillinger og hardwarekonfiguration spændingsfrit.
- Kontrollér konfigurationen af HU-tilslutningskablet spændingsfrit.
- Tilslut HU-tilslutningskablet iht. producentens anvisninger.
- Tilslut øvrige forbindelser iht. HU-manualen.
- Tilslut hele installationen til køretøjet – hovedstikket tilsluttes til sidst.
- Konfigurér interfacets software iht. produktbeskrivelsen og manualen.
- Konfigurér HU (ratbetjening, kamera, håndfri, antennestrøm m.m.).
- Test ratbetjening og køretøjets funktioner.
Ændringer i konfiguration
- Foretag ændringer spændingsfrit.
- Gentilslut iht. trin 5–8 ovenfor.
Ved funktionsfejl
- Geninstaller OEM HU.
- Betjen OEM HU.
- Gennemfør CAN-bus nedlukning.
- Kontrollér interface-hardwarekonfigurationen.
- Gentilslut efter CAN-bus nedlukning iht. trin 5 og 6.
Vigtig information
Yderligere forbindelser, ændringer eller brug af løse ledninger er udelukkende vejledende og må kun udføres af uddannede fagfolk.
- Alle ændringer udføres på brugerens eget ansvar
- Funktion og korrekthed skal verificeres via måling og ledningsdiagram
- Producentgodkendelser og garantibetingelser skal kontrolleres
- Ændringer kan medføre bortfald af produktgaranti
- Ingen garanti for funktion eller for skader på køretøj, interface eller eftermonteret enhed
Passer til:
- Ford C-Max (DM2) 11/2003 – 05/2007
- Ford C-Max (DM2) 05/2007 – 09/2010
- Ford Fiesta (JH1/JD3) 10/2005 – 09/2008
- Ford Focus (DA3) 11/2004 – 03/2008
- Ford Focus (DA3) 02/2008 – 03/2011
- Ford Fusion (JU2) 10/2005 – 07/2012
- Ford Galaxy II (WA6) 03/2006 – 04/2010
- Ford Galaxy II (WA6) 05/2010 – 05/2015
- Ford Kuga (DM2) 06/2008 – 12/2012*
- Ford Mondeo III (B4Y/B5Y/BWY) 06/2003 – 04/2005*
- Ford Mondeo III (B4Y/B5Y/BWY) 05/2005 – 06/2007*
- Ford Mondeo IV (BA7) 06/2007 – 10/2010*
- Ford Mondeo IV (BA7) 11/2010 – 08/2014*
- Ford S-Max (WA6) 06/2006 – 04/2010*
- Ford S-Max (WA6) 05/2010 – 05/2015*
- Ford Transit (F**6) 07/2006 – 03/2014
- Ford Transit Connect (P*2) 06/2006 – 07/2013
