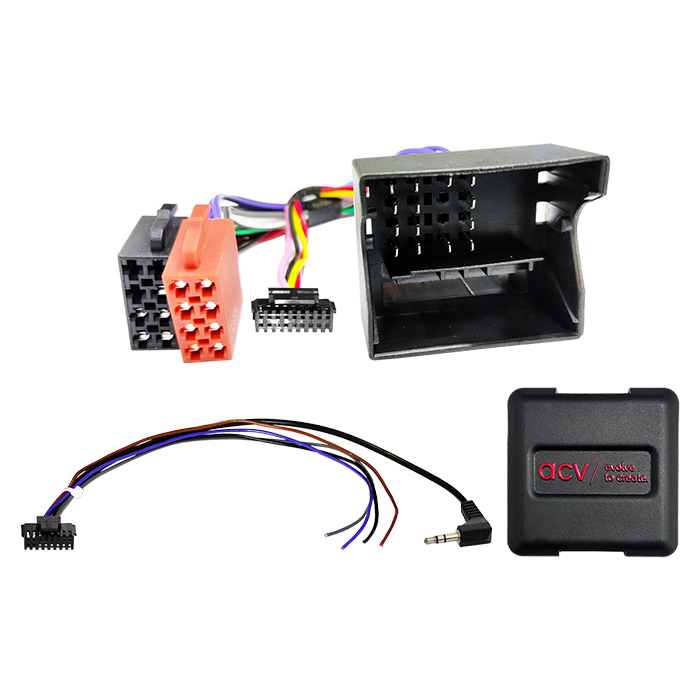

Ratbetj. Ford 8Pin/8Pin/17Pin Multilead

Ratinterface Ford 8Pin/8Pin/17Pin Multilead

Denne stalk-adapter gør det muligt at bevare de originale ratbetjeningsfunktioner (SWC – Steering Wheel Control), når fabriksradioen udskiftes med en eftermonteret hovedenhed (retrofit HU).

Afhængigt af køretøjets udstyr samt funktioner og software i den eftermonterede hovedenhed kan enkelte betjeningsfunktioner være begrænsede, udeladt eller erstattet af andre funktioner.

Før installation skal du:

• Sammenligne de viste stik og kabelsæt med stikkene i bilen og sikre, at de passer både optisk og teknisk
• Kontrollere, om en af de angivne OEM-hovedenheder oprindeligt har været installeret
• Kontrollere bilfunktioner, køretøjsindstillinger og ratbetjening inden endelig montering

Tekniske oplysninger

• System: Analog
• Stik: 8-pin / 8-pin / 17-pin Ford
• Udgang: OEM ratbetjening > 3,5 mm jack / løse ledninger

Kompatibilitet:

• Køretøjer med Visteon OEM-radioer: 2000 / 4050 / 5000 / 6000 / 6006 / 7000
• Køretøjer uden Blaupunkt OEM-navigation
• DIP-switch-indstillinger skal tilpasses producenten af den eftermonterede hovedenhed (se producentens manual).

Leveret signal:

• Ratbetjening (SWC)
• Bemærk: Reimporterede køretøjer eller køretøjer med anden software kan have begrænset eller manglende funktionalitet.

Ikke kompatibel med:

• Ford Mondeo Ghia / ST24

Generelle installationsanvisninger

Kontrol før installation:

1. Kontroller alle betjeningsfunktioner og køretøjsindstillinger på OEM-radioen
2. Afbryd OEM-radioen spændingsfrit
3. Kontroller alle interfaceforbindelser for korrekthed, spændingsfrit

Tilslutning og rækkefølge:

1. Kontroller interface-indstillinger og hardwarekonfiguration spændingsfrit
2. Kontroller konfigurationen af HU-tilslutningskablet spændingsfrit
3. Tilslut HU-tilslutningskablet i henhold til retrofit-HU’ens manual
4. Tilslut øvrige forbindelser i henhold til retrofit-HU’ens manual
5. Tilslut hele installationen til køretøjet, hvor hovedforbindelsen tilsluttes sidst
6. Softwarekonfigurer interfacet i henhold til produkttekst og manual
7. Konfigurer retrofit-HU’en (ratbetjening, kamera, håndfri kit, antenne-phantomspænding m.m.)
8. Udfør funktionstest af ratbetjening og køretøj

Ændringer i konfiguration:

• Alle ændringer skal foretages spændingsfrit
• Genforbindelse foretages efter trin 5–8 ovenfor

Fejlfinding

Ved fejl på interface eller køretøj:

1. Geninstaller OEM-radioen
2. Tænd OEM-radioen
3. Gennemfør CAN-bus shutdown
4. Kontroller interface-hardwarekonfiguration
5. Genforbind efter CAN-bus shutdown iht. trin 5–6 ovenfor

Vigtige sikkerheds- og ansvarsoplysninger

Yderligere forbindelser, kabelændringer, alternative tilslutninger eller forlængelser, som er nævnt i informationsteksten eller manualen, er udelukkende vejledende og beregnet til uddannede faginstallatører.

• Alle forbindelser og ændringer må kun udføres af uddannet fagpersonale
• Ændringer skal kontrolleres i forhold til producentgodkendelser og garantibetingelser
• Funktion og korrekthed skal verificeres ved måling og sammenligning med køretøjets ledningsdiagram
• Ændringer udføres på brugerens eget ansvar og uden funktionsgaranti
• Der ydes ingen garanti for skader på køretøj, retrofit-enhed eller interface
• Ændringer af det præmonterede kabelsæt kan medføre bortfald af produktets garanti

Passer til:

• Ford Escort V (AAL/ANL) 02/1995 – 09/2001
• Ford Focus I (DAW/DBW/DFW/DNW) 10/1998 – 10/2001
• Ford Focus I (DAW/DBW/DFW/DNW) 10/2001 – 08/2005
• Ford Galaxy I (WGR) 04/2000 – 05/2006
• Ford Mondeo III (B4Y/B5Y/BWY) 12/2000 – 06/2003*
• Ford Puma I (ECT) 07/1997 – 12/2001
