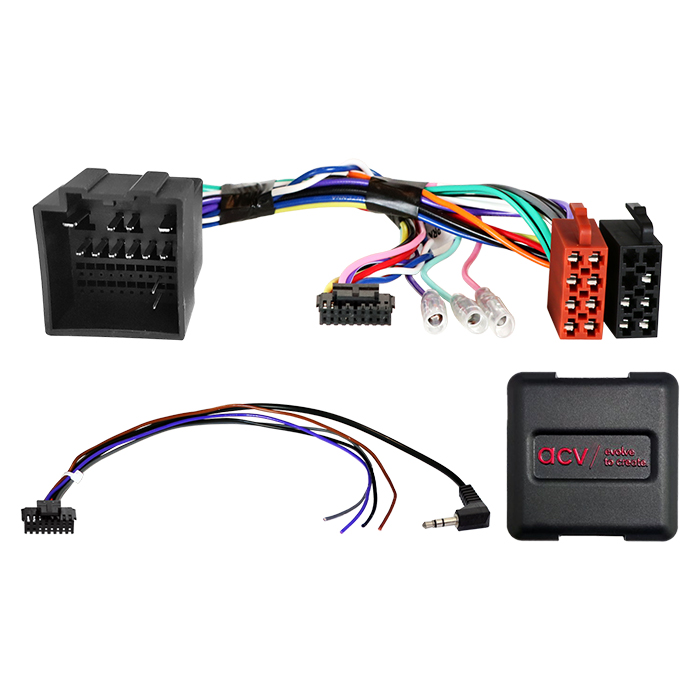

Ratbetj. Ford Fiesta/Transit/Custom 32Pin Multilead

Ratinterface Ford Fiesta/Transit/Custom 32Pin Multilead

Stalk Adapter Ford bevarer de originale ratbetjeningsfunktioner (SWC), når fabriksradioen udskiftes med en eftermonteret hovedenhed (HU). Afhængigt af køretøjets udstyr samt funktioner og software i den eftermonterede HU kan enkelte betjeningsfunktioner bortfalde eller blive erstattet af andre funktioner.

Før installation skal de viste stik- og kabeltilslutninger sammenlignes med stikkene i køretøjet for at sikre korrekt pasform både visuelt og teknisk. Det anbefales desuden at kontrollere, om en af de listede OEM-hovedenheder oprindeligt var installeret, samt at teste køretøjets funktioner, indstillinger og ratbetjening inden endelig montering.

Bemærk

• CAN-bus understøttet
• 32-pin Ford-stik
• OEM ratbetjening (SWC) via 3,5 mm jack eller løse ledninger
• Til køretøjer med OEM bakkamera:
• Brug bakkamera-adapter OEM camera 52Pin Fiat / 32Pin Ford (varenr. 771000-2000)
• Gul: Video(+)
• Sort: Video(-)
• Pin 14: Video(+)
• Pin 25: Video(-)

Fejlfinding for flimrende kamerabillede:

• Forbind Video(-) Pin 25 til Pin 24
• DIP-switches indstilles efter producentens manual

Tilgængelige signaler

Genimporterede køretøjer eller køretøjer med anden software kan have begrænset funktionalitet.

• Rød: +12V tænding (klemme 15)
• Orange: +12V instrumentbelysning (klemme 58)
• Lilla/hvid: +12V baksignal
• Pink: Hastighedssignal
• Grøn: Stel (GND) parkeringsbremsesignal

Maksimal belastning pr. udgang: 250 mA
Ved strømbehov over 250 mA:

• 1 relæ: Spolemodstand min. 75 Ohm
• 2 relæer: Spolemodstand min. 150 Ohm

Understøttede funktioner

• Ratbetjening (SWC)

Generelle installationsanvisninger

Kontrol før installation

• Kontrollér alle funktioner og køretøjsindstillinger på OEM-hovedenheden
• Afbryd OEM-hovedenheden spændingsfrit
• Kontrollér alle interfaceforbindelser spændingsfrit

Tilslutning og rækkefølge

• Kontrollér interface-indstillinger og hardwarekonfiguration spændingsfrit
• Kontrollér konfigurationen af HU-tilslutningskablet spændingsfrit
• Tilslut HU-kablet iht. HU-producentens manual
• Tilslut øvrige forbindelser iht. HU-manualen
• Tilslut hele installationen til køretøjet – hovedstikket tilsluttes sidst
• Konfigurér software i interfacet iht. manual og produktbeskrivelse
• Konfigurér HU til ratbetjening, kamera, håndfri funktion, antennestrøm m.m.
• Udfør funktionstest af ratbetjening og køretøj

Ændringer i konfiguration

• Ændringer må kun foretages spændingsfrit
• Gentilslut installationen i ovenstående rækkefølge

Fejlfinding

• Geninstaller OEM-hovedenheden
• Betjen OEM-hovedenheden
• Etabler CAN-bus-nedlukning
• Kontrollér interfacets hardwarekonfiguration
• Gentilslut installationen efter CAN-bus-nedlukning

Vigtig information

• Yderligere tilslutninger og ændringer er kun vejledende
• Må kun udføres af uddannede faginstallatører
• Ændringer foretages på brugerens eget ansvar
• Funktion og korrekthed skal verificeres via måling og køretøjets ledningsdiagram
• Ændringer kan påvirke producentgodkendelser og garantibetingelser
• Ændringer på det præmonterede kabelsæt kan medføre bortfald af produktgaranti

Passer til:

Ford Fiesta (JHH) 06/2017 – 03/2022
Ford Fiesta (JHH) 03/2022 – 2024
Ford Transit (FAC/FAD) 06/2019 – 2024
Ford Transit Custom (FAC/FAD) 01/2018 – 2024
