Ratbetj. Forester/Outback/Inpreza 20Pin Multilead

Ratinterface Forester/Outback/Inpreza 20Pin Multilead

Bevar de originale funktioner for ratbetjening (SWC), når fabriksradioen udskiftes med en eftermonteret enhed.

Afhængigt af bilens udstyr samt funktionerne og softwaren i den eftermonterede enhed kan enkelte betjeningselementer mangle eller erstattes af andre funktioner.

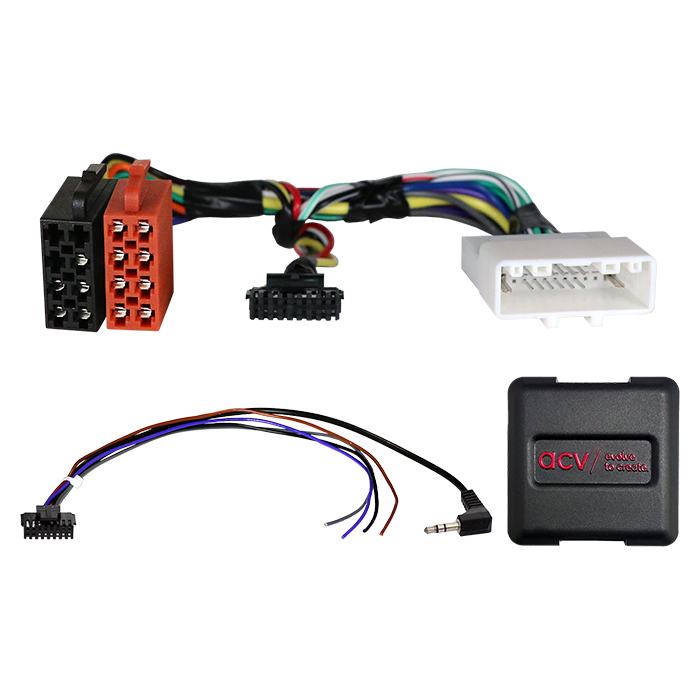

Sammenlign de viste stik på adapteren med bilens stik for at sikre, at de passer både visuelt og teknisk.

Kontroller, om en af de listede OEM-radioer oprindeligt var installeret, og gennemgå bilens funktioner, indstillinger samt ratbetjeningens funktionalitet, inden den endelige montering.

Analog:

• Stik: 20 Pin Nissan
• Stik: OEM SWC > 3,5 mm Jack / løs ledning

Køretøjer:

• Uden OEM Sat Nav
• Uden Harman Kardon OEM forstærkersystem
• Med Harman Kardon OEM forstærkersystem:
  +12V Amp remote Pin 9 ved siden af +12V konstant strøm, målt med OEM HU
  Aktiv systemadapter til forskellige biler: ISO > ISO > varenr.: 13-1190-50

Kontrollér dip-switch indstillinger for eftermonteringsenheden i manualen.

Følgende signaler leveres:

• Reimporterede biler eller biler med anden software kan have inkompatible funktioner.

SWC:

• Kun for køretøjer uden OEM Sat Nav

Generelle installationsanvisninger:

Verifikation:

1. Kontroller alle betjeningsfunktioner og bilindstillinger for OEM-radioen.
2. Frakobl OEM-radioen uden spænding.
3. Kontroller alle interfaceforbindelser for korrekthed uden spænding.

Tilslutning og rækkefølge:

1. Kontroller interface-indstillinger og hardwarekonfiguration uden spænding.
2. Kontroller konfigurationen af radioens tilslutningskabel uden spænding.
3. Tilslut radioens tilslutningskabel i henhold til instruktionerne for den eftermonterede enhed.
4. Tilslut alle øvrige forbindelser i henhold til instruktionerne for den eftermonterede enhed.
5. Tilslut hele installationen til bilen med hovedtilslutning sidst.
6. Softwarekonfiguration af interface i henhold til instruktionerne i vareteksten og manualen.
7. Konfigurer den eftermonterede enhed efter instruktionerne for ratbetjening, kamera, handsfree-kit, antenne phantom powering og andre funktioner.
8. Funktionskontrol af ratbetjening og bil.

Ændringer af interface og radioens tilslutningskabel:

1. Ændringer udføres uden spænding.
2. Tilslut igen som beskrevet ovenfor under punkt 5-8.

Ved fejl på interface eller bil:

1. Geninstaller OEM-radioen.
2. Betjen OEM-radioen.
3. Etabler CAN-bus nedlukning.
4. Kontroller hardwarekonfiguration af interfacet.
5. Tilslut igen efter CAN-bus nedlukning som beskrevet ovenfor under punkt 5-6.

Yderligere tilslutninger og ændringer:

• Flere tilslutninger, ændringer, alternative forbindelser eller løsninger angivet i manualen er kun til orientering for faguddannet personale.
• Alle ændringer skal udføres af faguddannet personale.
• Funktion og korrekthed skal kontrolleres ved måling og sammenligning med bilens kabelplan før tilslutning.
• Alle ændringer udføres på brugerens eget ansvar uden garanti for funktion eller skader på bil, eftermonteret enhed eller interface.
• Modifikationer af præfabrikeret ledningsnet kan ugyldiggøre produktets garanti.

Passer til:

• Subaru Forester III (SH) 03/2011 - 03/2013
• Subaru Impreza WRX (GH) 02/2008 - 04/2014
• Subaru Outback IV (BM/BR) 09/2009 - 04/2013
• Subaru Outback IV (BM/BR) 04/2013 - 03/2015*
• Subaru XV I (4G) 03/2012 - 01/2016
