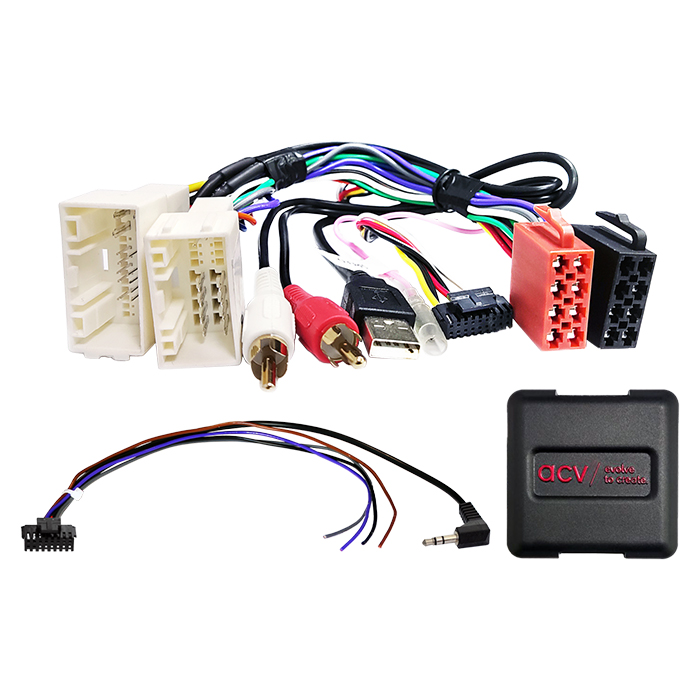

Ratbetj. Hyundai/Kia 24 ben/18 pin multiledning

Ratinterface Hyundai/Kia  24 ben/18 pin multiledning

Denne adapter bevarer de originale ratbetjeningsfunktioner (SWC), når fabriksradioen udskiftes med en eftermonteret hovedenhed (HU).

Afhængigt af køretøjets udstyr samt funktioner og software i den eftermonterede HU kan enkelte betjeningsfunktioner bortfalde eller blive erstattet af andre funktioner.

Før installation skal de viste stik og kabler sammenlignes med stikkene i køretøjet for at sikre, at de passer både visuelt og teknisk. Kontroller også, om en af de angivne OEM-hovedenheder oprindeligt var installeret, og test køretøjets funktioner, indstillinger og ratbetjening, inden den endelige montering.

Bemærk

• Analog ratbetjening (SWC)
• Tilslutning: 24-pin / 18-pin Hyundai
• Tilslutning af OEM ratbetjening via 3,5 mm jack eller løse kabler
• OEM AUX → RCA (rød/hvid)
• OEM USB → USB-A
• Til køretøjer uden OEM forstærket lydsystem

Køretøjer 2016>

• +12V tændingsstrøm (klemme 15) sikret i sikringsboksen, hvis nødvendigt

Køretøjer med afvigende stikbelegning eller OEM navigation

• Kontroller stikbelegningen før tilslutning for at undgå fejl eller skader på køretøj eller eftermonteret HU ved at måle:
• AUX: Kontroller stikbelegning med OEM HU før tilslutning
• USB: Kontroller stikbelegning med OEM HU før tilslutning
• USB Apple CarPlay / Android Auto understøttes ikke i alle køretøjer
• DIP-switches indstilles efter producentens manual

Tilgængelige funktioner

• Ratbetjening (SWC)

Varianter

• *Køretøjer med Continental OEM navigation
• **Køretøjer uden OEM navigation
• ***Køretøjer med basis OEM HU med 4 radioknapper / 1 x FAV / 1 x BACK

Generelle installationsanvisninger

Kontrol før installation

• Kontrollér alle funktioner og køretøjsindstillinger på OEM-hovedenheden
• Afbryd OEM-hovedenheden spændingsfrit
• Kontrollér alle interfaceforbindelser for korrekthed og gennemgang spændingsfrit

Tilslutning og rækkefølge

• Kontrollér interface-indstillinger og hardwarekonfiguration spændingsfrit
• Kontrollér konfigurationen af HU-tilslutningskablet
• Tilslut HU-kablet efter anvisningerne i HU-manualen
• Tilslut øvrige forbindelser efter HU-manualen
• Tilslut hele installationen til køretøjet – hovedstikket tilsluttes sidst
• Konfigurér software i interfacet ifølge artikeltekst og manual
• Konfigurér HU efter manualen (ratbetjening, kamera, håndfri funktion, antennestrøm m.m.)
• Udfør funktionstest af ratbetjening og køretøj

Ændringer i konfiguration

• Ændringer skal udføres spændingsfrit
• Gentilslut installationen efter ændringer i ovenstående rækkefølge

Fejlfinding

• Gendan OEM-hovedenheden
• Betjen OEM-hovedenheden
• Etabler CAN-bus-ro
• Kontrollér hardwarekonfigurationen på interfacet
• Gentilslut installationen efter CAN-bus-ro som beskrevet ovenfor

Vigtig information

• Yderligere tilslutninger, alternative stik, løse kabler eller kabeludvidelser er kun vejledende og beregnet til uddannede faginstallatører
• Alle ændringer skal foretages af uddannet personale
• Kontroller altid ændringer for producentgodkendelse og garantibetingelser
• Funktion og korrekthed skal verificeres med måling og køretøjets ledningsdiagram
• Ændringer udføres på brugerens eget ansvar uden garanti for funktion
• Ændringer udføres på brugerens eget ansvar uden garanti mod skader på køretøj, HU eller interface
• Ændringer på det præmonterede kabelsæt kan medføre bortfald af produktgaranti

Passer til:

• Hyundai Azera 2011 – 2017
• Hyundai Elantra 2011 – 2015
• Hyundai H1 (TQ) 03/2011 – 08/2018**
• Hyundai H1 (TQ) 08/2018 – 07/2020**
• Hyundai H350 06/2015 – 12/2019**
• Hyundai i10 (IA) 11/2013 – 12/2016
• Hyundai i10 (IA) 01/2017 – 12/2019**
• Hyundai i40 (VF) 09/2011 – 05/2015*
• Hyundai i40 (VF) 05/2015 – 08/2018*
• Hyundai i40 (VF) 08/2018 – 07/2019*
• Hyundai i45 2009 – 2014
• Hyundai i800 2007 – 2021**
• Hyundai ix35 (EL) 03/2010 – 09/2013
• Hyundai ix35 (EL) 09/2013 – 07/2015
• Hyundai ix45 2013 – 2018***
• Hyundai Santa-Fe (DM) 10/2012 – 11/2015
• Hyundai Sonata (YF) 2009 – 2014
• Hyundai Tucson (TL) 04/2010 – 06/2015
• Hyundai Tucson (TL) 07/2015 – 07/2018**
• Hyundai Tucson (TL) 07/2018 – 12/2020**
• Kia Cee'd (JD) 06/2012 – 09/2015
• Kia Forte 2012 – 2016
• Kia Picanto (TA) 09/2011 – 04/2015
• Kia Picanto (TA) 04/2015 – 03/2017
• Kia Pro-Cee'd (JD) 07/2013 – 09/2015
• Kia Rio (UB) 09/2011 – 01/2015
• Kia Rio (UB) 01/2015 – 01/2017
• Kia Rio (YB) 02/2017 – 02/2020***
• Kia Rio (YB) 08/2020 – 04/2023***
• Kia Soul (AM) 09/2011 – 03/2014**
• Kia Soul (PS) 03/2014 – 11/2016
• Kia Sportage (SL) 08/2010 – 03/2014
• Kia Sportage (SL) 03/2014 – 01/2016
